hdfs的元数据存储

HDFS元数据由NameNode管理，存储于FsImage（快照）和EditLog（操作日志），FsImage存文件系统元数据快照，EditLog记录增量操作，Secondary NameNode定期合并日志

HDFS的元数据存储是分布式文件系统Hadoop的核心组件之一，负责管理文件系统的命名空间、文件与目录属性、数据块映射关系等关键信息,以下是关于HDFS元数据存储的详细解析：

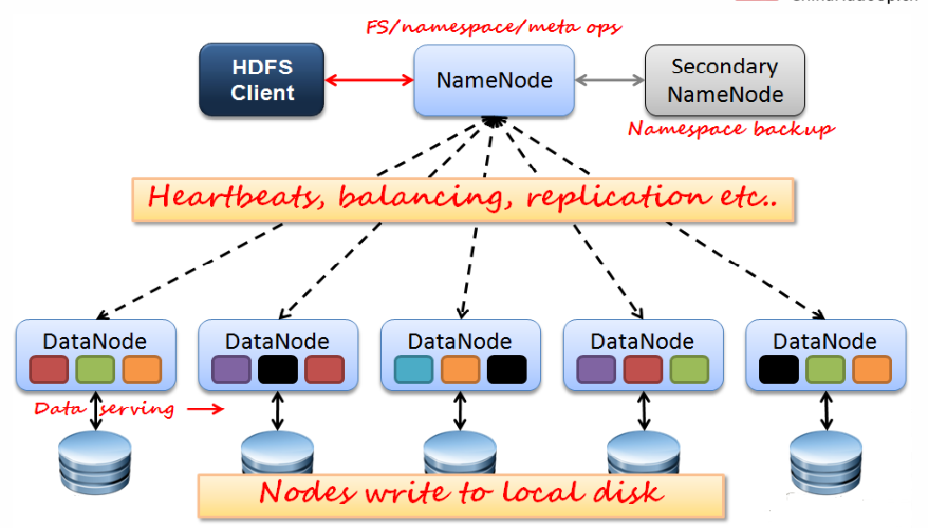

hdfs的元数据存储 第1张

HDFS元数据的核心组件

组件 功能描述
NameNode 元数据管理核心，维护文件系统树、数据块映射、权限等元信息
FsImage 元数据检查点文件，存储某一时刻的完整元数据快照（序列化后的文件）
EditLog 事务日志文件，记录元数据变更操作（如文件创建、删除、重命名等）
SecondaryNameNode 辅助节点，负责合并EditLog到FsImage，减轻主NameNode负载（Hadoop 3.x后被CheckpointNode替代）

元数据存储结构

内存中的元数据组织

NameNode启动时，会将FsImage加载到内存,并构建以下核心数据结构：

  • INode表：存储文件和目录的元数据（如权限、修改时间、副本数等）
  • DataBlock映射表：记录每个数据块的存储位置（Block ID -> DataNode列表）
  • 事务日志缓存：暂存未持久化的EditLog操作

持久化存储机制

文件类型 存储格式 作用
FsImage 完整元数据快照 序列化二进制文件 系统重启时快速恢复元数据状态
EditLog 增量元数据变更记录 日志条目（Protocol Buffers） 支持事务回滚与故障恢复

元数据操作流程

  1. 客户端请求：如文件创建或删除
  2. 内存更新：NameNode修改INode表和DataBlock映射
  3. 日志记录：将操作写入EditLog（先写日志后执行,保证一致性）
  4. 定期持久化：触发Checkpoint操作，将内存状态合并到FsImage

元数据持久化策略

FsImage与EditLog的协同

  • FsImage：全量快照，存储某一时刻的完整元数据状态
  • EditLog：增量日志，记录后续所有变更操作
  • 恢复机制：NameNode启动时，先加载FsImage，再重放EditLog以恢复到最新状态

Checkpoint机制

  • 触发条件：EditLog大小超过阈值（默认1GB）或时间间隔（默认1小时）
  • 操作流程：
    1. 暂停客户端请求，冻结内存元数据状态
    2. 将当前内存状态序列化为新的FsImage
    3. 清空EditLog，重新开始记录新操作
  • 作用：防止EditLog过大导致恢复时间过长

SecondaryNameNode的作用

阶段
合并阶段 将EditLog加载到内存，与FsImage合并生成新快照
持久化阶段 将合并结果写入磁盘，替换旧FsImage

高可用性（HA）场景下的元数据存储

JournalNode集群

  • 采用Quorum Journal Manager（QJM）协议
  • 每个事务日志写入多数派JournalNode（通常3个节点）
  • 实现Active/Standby NameNode的元数据共享

元数据同步机制

  • 共享存储：Active和Standby NameNode通过共享存储（如ZooKeeper或NFS）保存FsImage和EditLog
  • 状态切换：Standby节点通过读取JournalNode日志实现元数据同步

性能优化与参数配置

参数 默认值 作用
dfs.namenode.checkpoint.period 3600秒 Checkpoint触发时间间隔
dfs.namenode.checkpoint.txns 1,000,000 EditLog条目数阈值（触发Checkpoint）
dfs.namenode.edits.dir 文件路径 EditLog存储目录
dfs.namenode.fs-limit 10,000 NameNode内存中INode表的最大数量

常见问题与解决方案

元数据损坏如何恢复？

  • 步骤：
    1. 停止NameNode服务
    2. 手动备份FsImage和EditLog
    3. 删除损坏的FsImage，使用旧快照恢复
    4. 重新加载EditLog并生成新快照

EditLog过大导致启动缓慢怎么办？

  • 优化方案：
    • 缩短dfs.namenode.checkpoint.period参数值
    • 增加dfs.namenode.checkpoint.txns阈值
    • 部署SecondaryNameNode加速Checkpoint合并

FAQs

问题1：HDFS元数据存储是否支持多活NameNode？

解答：
在Hadoop 2.x及以前版本中，仅支持单NameNode，存在单点故障风险，Hadoop 3.x引入高可用（HA）模式，通过JournalNode集群实现Active/Standby双NameNode架构，两个NameNode共享相同的元数据存储（FsImage和EditLog），但同一时间只有一个节点处理客户端请求,另一个作为热备节点。

问题2：NameNode内存不足会导致什么问题？

解答：
当NameNode的INode表超过dfs.namenode.fs-limit限制时，会拒绝新的文件创建请求，此时需调高dfs.namenode.fs-limit参数（需同步调整JVM堆内存），或优化文件系统结构（如清理过期文件），若内存因EditLog积压不足，可能导致NameNode崩溃或数据

Name元数据存储
