高速数据采集系统如何玩，有哪些注意事项？

高速数据采集系统的核心组成

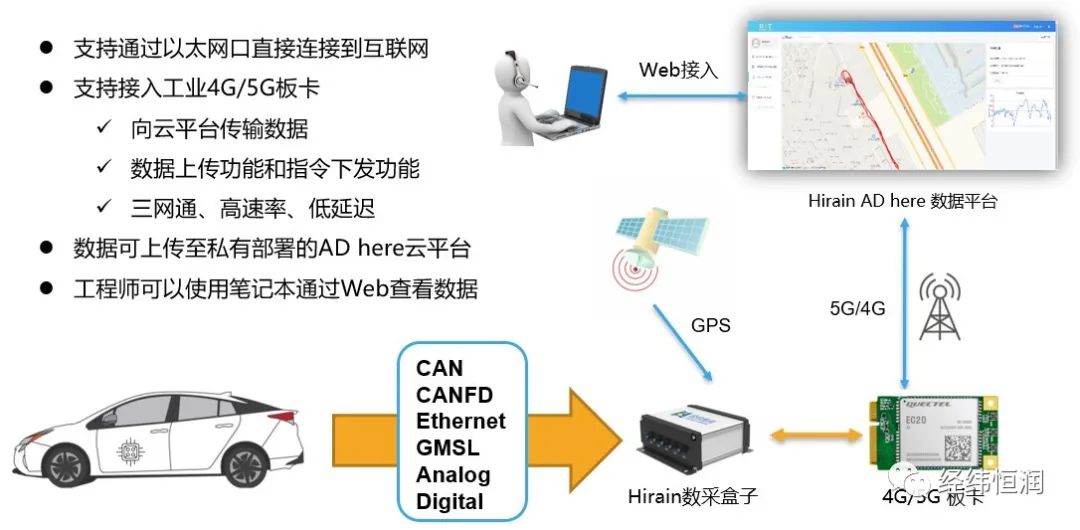

高速数据采集系统是电子测量、通信、雷达、医疗成像等领域的关键设备，其核心目标是在极短的时间内将模拟信号转化为数字信号，并进行后续处理。“玩转”高速数据采集系统，意味着理解其架构、指标、设计要点，并掌握调试与优化的方法,一个典型的高速数据采集系统包括以下模块：

• 模拟前端：用于信号调理，包括衰减、放大、阻抗匹配和抗混叠滤波。信号调理质量直接影响系统动态范围。
• 模数转换器（ADC）：系统的核心，决定了采样率、分辨率和带宽，高速ADC通常采用流水线架构或时间交织架构,采样率可达数十GSPS。
• 时钟与同步：低抖动、低相噪的采样时钟是保证高信噪比（SNR）和无杂散动态范围（SFDR）的关键。时钟抖动会直接限制系统有效位数（ENOB）。

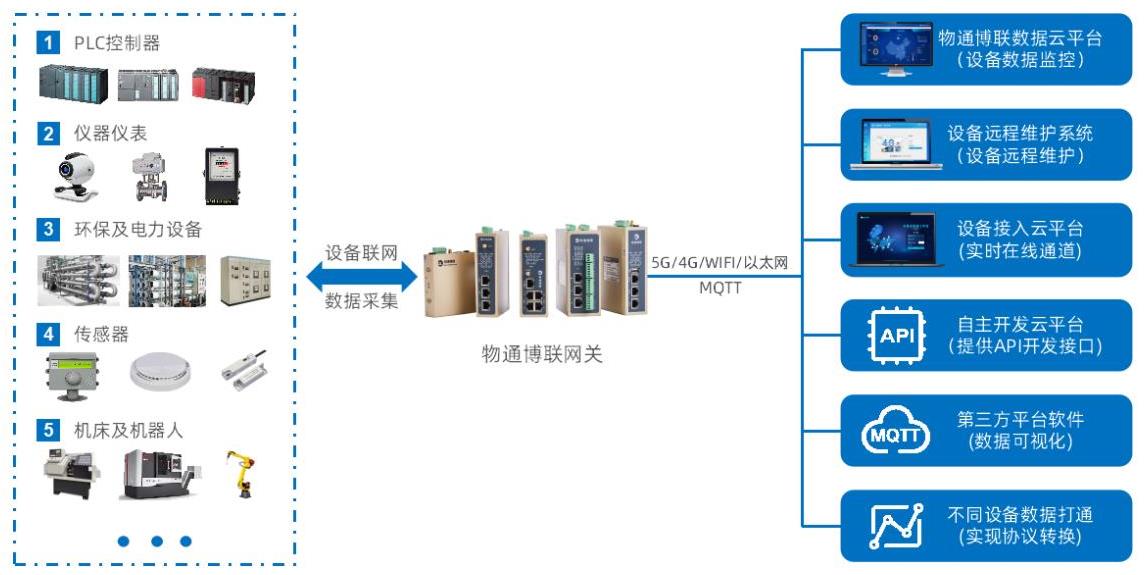

• 存储与传输：高速数据流需要大容量缓存（如DDR4/DDR5 SRAM）和高速接口（如JESD204B/C、LVDS、PCIe）来保证数据不丢失且实时传输。

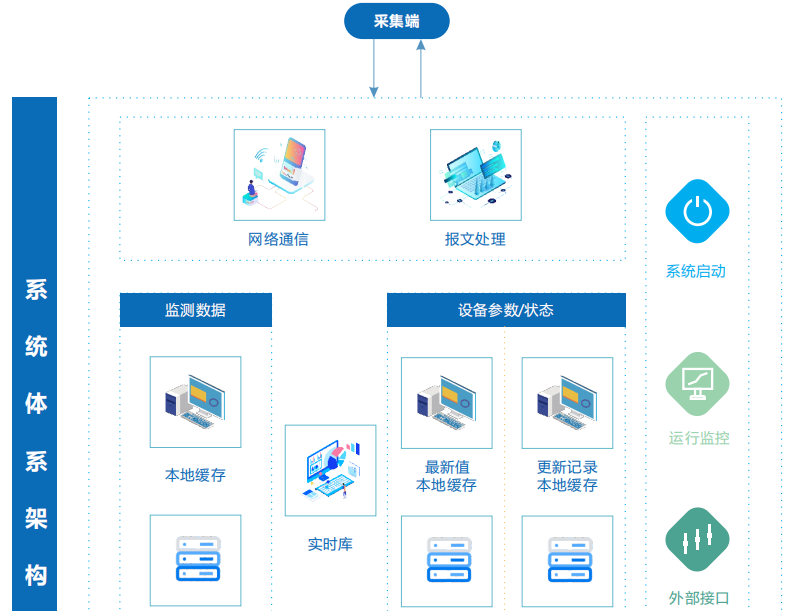

• 数字处理与软件：FPGA或DSP用于实时数据处理（如数字下变频、滤波、FFT），上位机软件用于数据可视化、分析和存储。

关键指标与性能权衡

在玩转高速数据采集系统时,必须理解以下核心指标及其权衡关系：

关键权衡：采样率越高，数据量越大，对存储和传输的压力也越大；分辨率越高，转换速率越慢，高速ADC通常采用较低分辨率（如8~12bit）换取高采样率，实际应用中需要在带宽、分辨率、动态范围之间做取舍。

设计要点与调试技巧

要真正“玩转”高速数据采集系统,必须关注以下设计细节：

模拟前端设计

• 抗混叠滤波：必须在ADC之前加低通滤波器，截止频率设为采样率的一半，避免高频信号折叠到通带内。滤波器阶数选择需平衡带外抑制和通带平坦度。
• 阻抗匹配：对于RF信号常用50Ω，差分信号需保证差分阻抗100Ω,阻抗不匹配会导致反射和信号质量下降。
• 驱动放大器：选择足够带宽、低噪声、大摆幅的运放，且需考虑线性度,避免产生谐波失真。

时钟与同步

• 时钟抖动：采样时钟的随机抖动会转化为相位噪声，降低SNR，对于高速ADC（如≥1GSPS），时钟抖动应小于100fs RMS。低抖动时钟源（如VCXO、PLL加高Q值谐振器）是必须的。
• 多通道同步：在多通道采集系统中，需使用时钟分配芯片（如HMC7044）实现精准同步,保证各通道采样时刻偏差在皮秒级。

电源与布局

• 电源噪声：高速ADC对电源纹波极敏感，需使用低噪声LDO和去耦电容，模拟与数字电源严格分区。电源纹波会直接耦合到输出信号。
• PCB布局：高速信号走线需控制阻抗，避免直角走线，减少过孔数，ADC下方通常挖空地层以减小寄生电容。差分信号等长布线防止共模噪声。

调试与验证

• 性能评测：使用正弦波输入，通过FFT分析SNR、SFDR、THD。ENOB可通过公式计算：ENOB = (SNR 1.76)/6.02。

•

  常见问题排查：

  • 若SFDR恶化,检查时钟抖动和电源噪声。
  • 若SNR低于理论值,检查模拟前端带宽是否不足或出现饱和。
  • 若出现杂散，检查是否因数字信号耦合到模拟端,或地环路导致。

  应用场景与玩法进阶

  不同的应用场景要求不同的“玩法”：

  • 示波器与信号分析：需要高采样率（通常为带宽的2.5倍以上）和足够缓存深度。玩法：利用降采样模式（如等效时间采样）提高等效速率,或使用数字带宽增强技术。
  • 软件无线电（SDR）：关注瞬时带宽和动态范围，常采用正交下变频（DDC）降低数据率。玩法：通过FPGA实现实时频谱感测,结合自适应滤波实现干扰对消。
  • 雷达与电子战：通常需要多通道同时采集，且对相位一致性要求极高。玩法：采用时间交织（TI-ADC）结构提升采样率，但需注意通道间失配校正（增益、偏置、时间偏移）。
  • 医疗成像（如超声、MRI）：要求低噪声、高动态范围。玩法：使用差分输入、屏蔽盒、以及Σ-Δ型ADC（但速度相对较低，适用于超声等中速场景）。

  常见挑战与解决方案

  • 带宽限制：若信号谐波被滤波器衰减，会导致波形失真。解决：使用更高阶线性相位滤波器,或采用数字均衡滤波器补偿。
  • 采样率不足：无法捕获高频瞬态信号。解决：采用多通道时间交织,或使用外差采样通过混频将信号搬移到中频。
  • 数据溢出：高速数据流导致FPGA存储或PCIe带宽不足。解决：采用数据压缩（如降采样、触发存储）、或使用高速串行总线（如JESD204B）。

  玩转高速数据采集系统需要从系统架构、关键指标、硬件设计、调试方法到应用场景的全链路理解，重点是掌握模拟前端、时钟、电源、布局等硬功夫，并通过频谱分析、ENOB测量等工具验证性能，对于不同应用，需灵活调整采样率、分辨率、带宽的权衡，并利用数字处理技术弥补硬件不足，通过不断实践和优化,才能充分发挥系统的潜力。



  ---

  相关问答FAQs

  Q1: 高速数据采集系统的采样率越高越好吗？

  A1: 并非绝对,采样率提高会带来以下问题：

  • 数据量剧增：对存储、传输和处理的要求成倍增加,可能超出系统能力。
  • 功耗和成本上升：高速ADC、FPGA和存储器功耗显著增大,且价格昂贵。
  • 抗混叠滤波器设计困难：更高采样率要求滤波器陡峭过渡带,但实际实现会引入群延迟和相位失真。
  • 有效位数（ENOB）下降：在相同分辨率下，更高采样率的ADC通常具有更低的ENOB,因为噪声和抖动影响更大。

  采样率应满足奈奎斯特准则，并留有一定余量（如2.5倍信号带宽），并非越高越好，对于宽带信号，有时采用中频采样（带通采样）配合数字解调,比直接超高速采样更经济有效。

  Q2: 如何降低高速数据采集系统中的噪声？

  A2: 降低噪声需要从多个环节综合治理：

  • 模拟前端：选择低噪声放大器，合理设置增益（避免前置放大引入过高噪声）；优化抗混叠滤波器，减少带外噪声；使用差分信号传输可抑制共模噪声。
  • 电源设计：为模拟电路和数字电路分别供电，使用低噪声LDO（如ADI的LT3042），并在每个IC电源引脚旁放置0.1μF和10μF去耦电容,电容应靠近IC。
  • 时钟源：选用低抖动晶振（如OCXO、TCXO），并在时钟路径上加装声表面波（SAW）滤波器或PLL净化，典型抖动应<100fs。
  • PCB布局：将模拟地（AGND）和数字地（DGND）在ADC下方通过桥接隔离，避免数字噪声耦合；所有高速信号走线包地处理；避免在ADC下方布置高速数字信号。
  • 屏蔽与接地：使用金属屏蔽罩覆盖模拟前端和ADC，并确保机壳接地良好,减少外部电磁干扰。
  • 数字滤波：在FPGA或软件中实现数字低通滤波（如移动平均、FIR滤波），可有效抑制带外噪声和量化噪声,但会牺牲部分带宽。

  通过以上方法，通常可将系统噪声降低10~20dB,显著提升SNR和ENOB。
