高速数据采集系统怎么搭建，注意事项有哪些？

高速数据采集系统搭建需要综合考虑硬件选型、系统架构设计、软件配置和测试验证等多个方面，以下将从需求分析开始，逐步详细阐述搭建过程。

第一步：需求分析

搭建高速数据采集系统前，首先明确应用需求，关键参数包括采样率、分辨率、通道数、存储深度和实时性要求，采样率根据信号最高频率确定，遵循奈奎斯特采样定理，通常至少为信号频率的2.5倍以确保精度，对于1GHz的射频信号，需要2.5GSPS以上的采样率，分辨率影响动态范围，12位ADC提供约66dB动态范围，16位提供96dB，适用于高精度测量，通道数决定系统复杂度，多通道同步采集时需考虑相位一致性和时钟同步，存储深度根据采集时长计算，如1GSPS采样下10秒数据需10GB存储，常采用高速SSD或大容量内存。

第二步：硬件选择

硬件选择是系统核心，包括ADC、FPGA、存储器、时钟管理和接口器件。

• ADC：选择高速ADC，如TI的ADC12J4000（12位，4GSPS）或Analog Devices的AD9680（14位，1GSPS），关键参数比较如下表：

  | 参数 | ADC12J4000 | AD9680 |

  |——|————|——–|

  | 采样率 | 4 GSPS | 1 GSPS |

  | 分辨率 | 12位 | 14位 |

  | 输入带宽 | 4 GHz | 2 GHz |

  | 动态范围 | 70 dB | 75 dB |

  | 接口 | JESD204B | JESD204B |

• FPGA：用于数据处理，选择Xilinx Kintex Ultrascale或Intel Arria系列，考虑逻辑资源、DSP切片和高速收发器数量，FPGA实现数字下变频、滤波、触发和缓存管理。
• 存储器：数据缓存使用DDR4内存，容量16GB以上；长期存储使用NVMe SSD，带宽可达3GB/s。
• 时钟管理：低抖动时钟源至关重要，使用Si5341或LMK04828，抖动小于100fs，提供多路同步时钟。
• 接口：PCIe Gen3 x8提供8GB/s带宽，适用于高速数据传输；或使用10GbE以太网。

第三步：系统架构设计

系统架构包括模拟前端、数据转换、数字处理和传输环节。

• 模拟前端：信号调理电路，包括差分放大器驱动ADC，抗混叠滤波器保留有效信号，衰减噪声，阻抗匹配确保信号完整性。
• 数据转换：ADC通过JESD204B接口连接FPGA，支持多通道同步，配置参考电压和采样时钟。
• 数字处理：FPGA实现实时处理，如数字下变频将基带信号提取，降样降低数据率，滤波和触发逻辑控制捕获，使用IP核加速开发。
• 数据传输：通过PCIe DMA引擎将数据从FPGA传输到主机内存，减少CPU占用，支持持续数据流。
• 电源管理：低噪声电源设计，使用LDO和DC-DC转换器，分区供电避免干扰，设计上电序列。

第四步：软件配置

软件配置包括驱动开发、数据流管理和用户界面。

• 驱动程序：开发Linux/UIO内核驱动，配置DMA传输和中断处理，使用标准API如sysfs或mmap。
• 数据流管理：设置环形缓冲区，支持多线程采集和处理，采用DMA模式提高效率，避免数据丢包。
• 用户界面：使用Qt或Python开发GUI，显示实时波形、频谱和参数控制，提供命令行接口用于自动化。
• 数据处理：利用GPU或CPU进行后处理，如FFT分析、存储和回放，自动校准算法补偿增益和偏置误差。

第五步：测试与验证

系统搭建后需全面测试，确保性能指标满足要求。

• 测试指标：信噪比（SNR）、无杂散动态范围（SFDR）、有效位数（ENOB），使用信号发生器输入正弦波，频谱分析仪测量。
• 校准系统：直流偏置校正、增益校准和相位调整，通过软件算法实现。
• 性能验证：在不同采样率和输入频率下测试，确保稳定性和准确性。
• 环境测试：考虑温度、震动和电磁干扰，设计散热和屏蔽措施。

常见挑战与解决

• 时钟抖动：使用低抖动时钟源，如OCXO，优化时钟树布局。

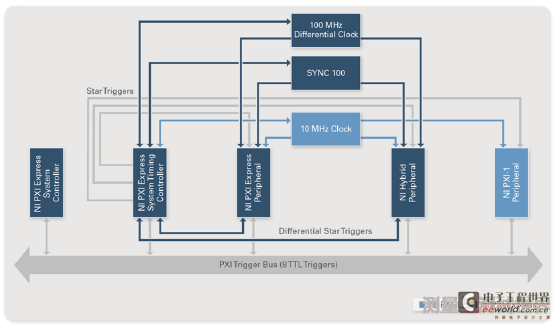

• 数据同步：多通道使用共享时钟和触发信号，确保数据对齐。
• 散热问题：高速组件产生热量，设计散热片或风扇，监测温度。
• 电磁兼容：屏蔽关键信号，滤波电源线，减少干扰。

搭建高速数据采集系统是一个系统化工程，从需求分析到测试验证每个环节都需精心设计，通过合理选型硬件、优化架构和软件配置，可以构建出高性能、稳定的系统，满足雷达、通信、科研等应用需求。

相关问答FAQs

Q1: 如何选择高速数据采集系统的ADC？

A1: 选择ADC时，需综合考虑采样率、分辨率、输入带宽、动态范围、功耗和接口，采样率必须至少为信号最高频率的两倍，建议2.5倍以上，分辨率决定动态范围，12位适用于一般应用，16位用于高精度，输入带宽需覆盖信号频率，接口如JESD204B支持高速数据，根据应用场景评估功耗和成本，参考典型选型表。

Q2: 搭建高速数据采集系统时遇到数据丢包问题如何解决？

A2: 数据丢包常见原因包括传输带宽不足、缓存溢出或中断处理延迟，解决方案包括：使用DMA传输减少CPU负载；增加内存缓冲区大小；优化PCIe配置，如使用多TLP和提高优先级；在软件层面，确保驱动和应用程序高效处理，避免阻塞，检查时钟同步和触发设置，确保数据流稳定，必要时升级到更高带宽接口，如PCIe Gen4。
