高速数据采集系统故障原因分析

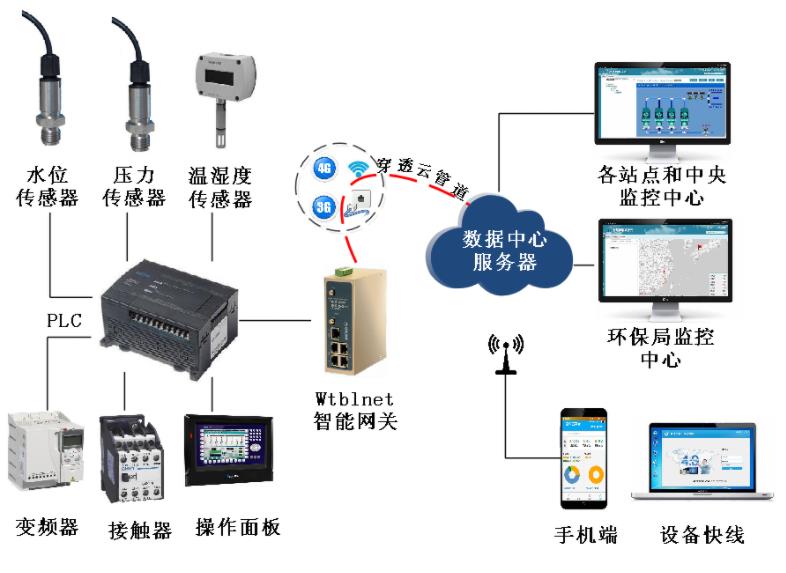

高速数据采集系统是测试测量领域的关键组成部分，广泛应用于雷达信号处理、高速通信、高能物理实验、医学影像以及自动化测试设备等场景，这类系统通常以数百兆赫兹乃至吉赫兹的采样率工作，对信号带宽、动态范围、同步精度和数据吞吐量提出了极高要求，正是由于工作频率高、电路复杂度大、集成度不断提升，高速数据采集系统在实际运行中容易出现各种故障，直接影响数据的准确性和系统的可靠性，深入理解这些故障原因，对于系统设计、调试和运维至关重要，本文将从硬件缺陷、软件配置、信号完整性、环境因素等多个维度，详细剖析高速数据采集系统常见的故障原因,并提供相应的排查思路。

硬件电路故障原因

硬件是高速数据采集系统的基础,任何器件的性能退化或设计缺陷都可能导致系统异常。

电源系统问题

• 电源噪声与纹波：高速ADC、FPGA和时钟电路对电源质量非常敏感，当电源纹波过大时，会直接耦合到模拟信号路径，导致采样结果的码值跳动，表现为信噪比下降或出现固定频率的杂散，尤其在多通道系统中，共用的电源路径可能引入通道间串扰。低噪声线性稳压器（LDO）通常比开关稳压器更适合为模拟电路供电，但若LDO的抑制比不足或输出电容选择不当,依然无法有效滤除高频噪声。
• 电源瞬态响应：数字电路（如FPGA内部逻辑翻转）会产生瞬态电流需求，如果电源的瞬态响应能力不足，会导致电压跌落，进而影响ADC参考电压的稳定性，引起采样误差。去耦电容的布局和容量需要仔细设计,以提供足够的瞬态电荷。
• 接地噪声：数字地和模拟地之间的电位差是常见问题，若地平面设计不合理，数字开关电流产生的噪声会通过地阻抗耦合到模拟电路，形成地弹噪声,严重时将导致ADC输出码值出现周期性错误。

时钟与同步问题

• 时钟抖动与相位噪声：在高速采样过程中，采样时钟的抖动会直接转换为采样时间的不确定性，导致被采样信号的信噪比下降，对于高频率信号，抖动的影响尤为显著，一个10ps的抖动在采样1GHz信号时，可能会引起约百分之一的幅值误差。低抖动时钟源（如晶体振荡器、MEMS振荡器）以及时钟分配网络（如使用扇出缓冲器）的选用至关重要。
• 时钟偏移：多通道或多板卡系统中，时钟信号到达不同ADC的传播延迟不一致，会导致通道间相位失配，这种偏移会影响系统的相干采样，破坏相位一致性，尤其是在合成孔径雷达或波束成型应用中,会直接影响最终结果。



• 同步失败：当系统需要多个采集模块同步工作时，触发信号或时钟的同步逻辑错误会导致数据流对齐失败，使用JESD204B接口时，同步序列（SYNC）信号处理不当会造成链路重新初始化,造成数据丢失。

模拟前端电路

• 带宽与建立时间：模拟前端（包括放大器、抗混叠滤波器等）的带宽不足，会衰减高频信号，造成幅值失真和相位延迟，放大器的建立时间必须足够短，以在采样保持期间稳定到最终值,否则会引入非线性误差。
• 阻抗匹配与反射：高频信号传输线（如SMA连接器、PCB走线）的特性阻抗必须与源端和负载匹配，不匹配会产生信号反射，导致波形出现振铃、过冲或下冲，严重时会引起ADC输入保护二极管导通，损坏器件。终端匹配电阻的精度和位置需要精确计算。
• 饱和与失真：输入信号幅度超过ADC的满量程范围时，放大器或ADC输入级会饱和，产生削波失真,输入共模电压范围超出规格也会导致非线性。

数字接口与存储

• 高速数据接口：LVDS、CML或JESD204B等高速串行接口对信号完整性要求极高，布线长度不一致、串扰、终端电阻偏差或时钟恢复电路（CDR）失锁，都会导致数据错误，常见故障包括数据位错误、链路失锁、误码率上升。
• 存储瓶颈：高速采集产生的数据流可达数GB/s，若DDR内存带宽不足或PCIe DMA传输配置错误，会发生缓存溢出，导致数据丢失。DMA描述符链循环不当或中断处理延迟过长,也会造成数据覆盖。

软件与配置故障原因

软件层面的问题同样频繁,且往往更难定位。

驱动程序与固件

• 寄存器配置错误：ADC或FPGA的初始化序列不正确，例如未正确设置采样率、测试模式、偏移校准等，会导致系统工作异常。寄存器读写时序不符合要求也可能造成配置失败。
• DMA传输问题：DMA引擎的源地址、目标地址或传输长度设置错误，导致数据写入错误的内存区域，或者出现数据翻转、字节序错误。
• 中断处理不及时：在高速采集时，数据准备好中断的频率很高，若操作系统的中断处理延迟过大,可能丢失数据或导致状态机紊乱。

数据处理与算法

• 滤波器设计不当：数字抗混叠滤波器的截止频率设置不够陡峭，可能残留混叠分量；或者滤波器群延迟未补偿,导致时间轴偏移。
• 触发逻辑错误

  ：软件触发的阈值设置不合理，造成误触发或漏触发；或者触发模式（如边沿、脉宽）与信号特征不匹配,导致采集窗口错位。



• 实时性不足：使用非实时操作系统（如普通Windows/Linux）时，线程调度延迟可能导致采样数据的时间戳不准确,或者无法及时响应外部事件。

信号完整性与环境因素

PCB设计与布局

• 反射与串扰：高速信号走线没有遵循阻抗控制规则，或者过孔、拐角引入阻抗不连续，产生反射，相邻走线间距不足会产生串扰，特别是当一条走线是时钟信号，另一条是数据信号时,串扰会直接恶化数据质量。
• 电源层分割：不合理的电源层分割会导致返回电流路径不连续，形成环路,增加电磁辐射和噪声耦合。
• 电磁干扰：外部强电磁场（如附近的大功率开关电源）会通过空间耦合到采集电路，或者通过电源线传导进入系统，内部高速数字电路也是电磁干扰源,可能干扰敏感的模拟电路。

环境与机械条件

• 温度漂移：高速ADC和参考电压源的温度系数会导致增益和偏移误差随温度变化，基准电压源的温漂为10ppm/℃时，在50℃温差下可能产生0.05%的增益误差。温度补偿或恒温设计可以缓解此问题。
• 振动与冲击：机械振动可能导致连接器接触不良、晶振频率偏移或焊点疲劳,间歇性故障尤其难以排查。
• 湿度与污染：高湿度环境会降低PCB的绝缘电阻，引入漏电流，特别是在高阻抗模拟输入节点,可能造成信号偏移。

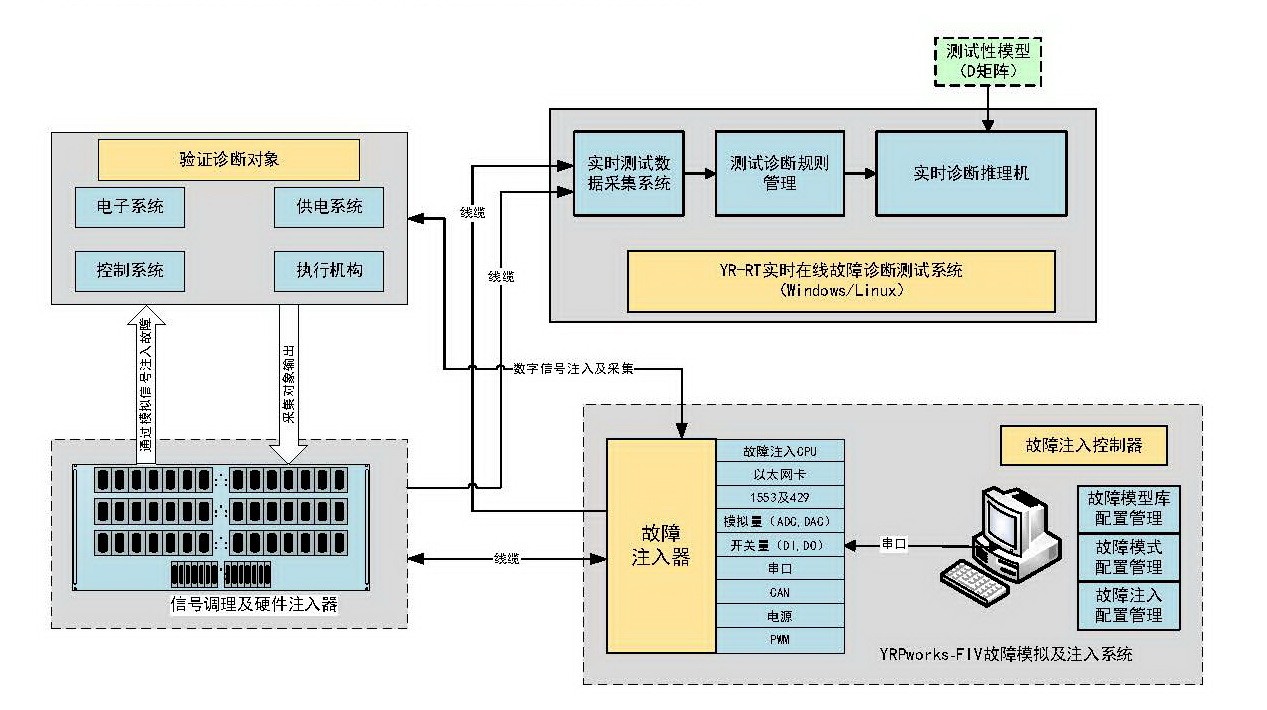

故障诊断与排查思路

面对高速数据采集系统的故障,系统化的排查方法非常重要。

1. 初步检查：验证电源电压、电流、温度是否在正常范围,观察指示灯或调试界面的状态信息。
2. 信号链路逐级测试：使用内置测试信号（如斜坡、正弦波）自检，确认ADC是否正常工作，然后使用函数发生器载入已知信号，逐级检查模拟前端、ADC、数字接口。
3. 时钟与同步验证：用示波器测量时钟波形，检查抖动和幅度是否符合要求,多通道系统需验证sync信号和时钟相位。
4. 频谱分析：采集空载信号（输入端接地或接50Ω负载），观察频谱底噪和杂散，若存在固定频率峰,可能来自电源噪声或时钟泄漏。
5. 软件调试：查看驱动日志、错误计数器，检查寄存器配置是否与预期一致，通过降低数据速率或简化处理流程,观察故障是否消失。
6. 环境隔离



   ：将系统置于屏蔽箱内，或更换低噪声电源,分离干扰源。

常见故障原因与症状对比表

相关问答FAQs

Q1: 高速数据采集系统中，时钟抖动对信噪比的影响如何量化？如何选择时钟源？

A1: 时钟抖动对信噪比的影响可以用公式近似：SNR (dB) = –20 log (2π · f_in · σ_t)，f_in 是输入信号频率，σ_t 是均方根抖动，f_in=100 MHz，σ_t=1 ps，则SNR ≈ –20 log (2π·1e8·1e-12) = –20 log (0.000628) ≈ 64 dB，要降低抖动影响，应选择低相位噪声的时钟源，如OCXO（恒温晶振）或专用低抖动时钟发生器（如TI的LMK系列），对于多通道同步，使用时钟分配芯片（如HMC系列）来保证一致的时钟路径，同时注意电源去耦和PCB布局,避免串扰引入额外抖动。

Q2: 采集系统出现偶发数据丢包，应如何定位是缓存溢出还是传输接口问题？

A2: 通过软件监控数据缓存区的水位和错误计数器，观察是否在丢包时缓存达到满值，如果缓存常满，并伴有DMA中断频率异常，则可能是缓存溢出，可尝试增大缓存容量（如DDR深度）或降低采样率，检查传输接口的物理层状态，如PCIe链路是否降速、JESD204B链路是否有同步错误，可以使用内置的误码率测试（PRBS模式）来验证接口链路质量，若接口无误码，而缓存水位正常，则可能是数据流处理软件来不及消耗数据，或操作系统调度延迟导致DMA描述符未及时更新,使用实时操作系统或增加数据缓冲队列可缓解。
