在高速数据采集系统的设计、选型与部署过程中，工程师常常面临采样率与分辨率矛盾、信号完整性受损、数据吞吐瓶颈、时钟抖动、多通道同步困难以及电源噪声干扰等多重挑战，解决这些问题不能单靠某一环节的优化，而需要从系统级架构、模拟前端、数字处理、接口与存储、测试与校准等维度进行综合设计，以下将从关键问题出发，详细阐述每个问题的成因与解决策略。

信号完整性问题贯穿高速采集的整个链路,当信号频率达到数百兆赫甚至吉赫时，传输线效应、反射、串扰、地弹噪声等会显著影响采样数据的准确性，解决这一问题的核心在于模拟走线设计：采用差分信号传输（如LVDS）以抑制共模噪声；严格计算传输线阻抗并匹配终端电阻；使用多层PCB结构，为信号提供完整的参考平面；在布线时保持等长、避免直角走线，并减少过孔数量，高精度时钟的分配也需要差分走线，以降低抖动，对于高速ADC的输入，建议使用变压器或差分放大器驱动，确保共模电压稳定，同时避免驱动电路引入额外的噪声。

采样率与分辨率之间的权衡是高速数据采集系统的核心矛盾,高采样率意味着更小的采样间隔，能够捕捉快速变化的信号，但会带来海量数据；高分辨率则要求更精细的量化，往往需要牺牲采样速度，针对这一矛盾，应根据信号带宽与动态范围选择最合适的ADC架构：逐次逼近型（SAR）ADC在中等采样率（几十MSPS）下可实现极高的分辨率（16~20位），适合精密测量；流水线型（Pipeline）ADC可覆盖上百MSPS的采样率，分辨率通常在12~16位，被广泛用于通信与雷达；时间交织（Time-Interleaved）ADC则通过多片ADC并行采样，将等效采样率提升至数GSPS甚至更高，但必须进行通道间失配校准（包括偏置、增益、相位和时序校准），过采样技术（以高于奈奎斯特频率数倍的速度采样并降速）能够提升有效位数（ENOB），但需结合数字滤波器实现，并增加FPGA处理资源。

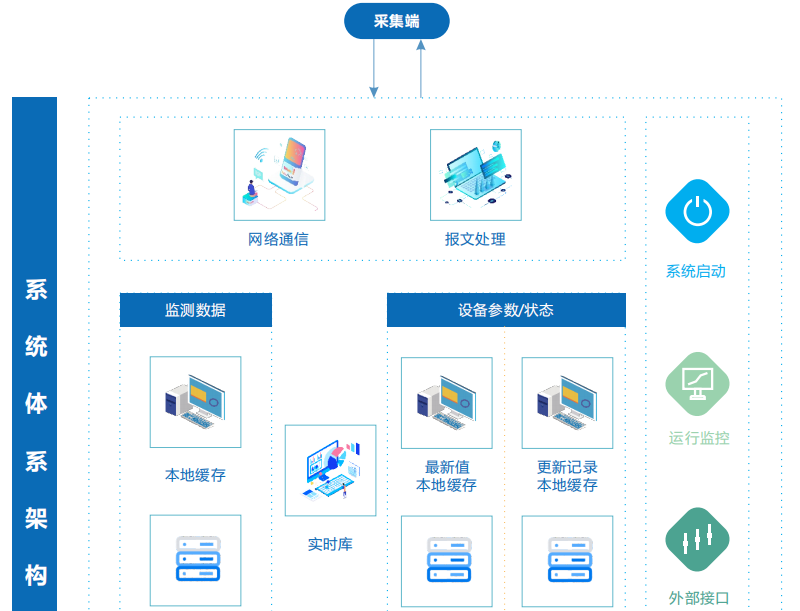

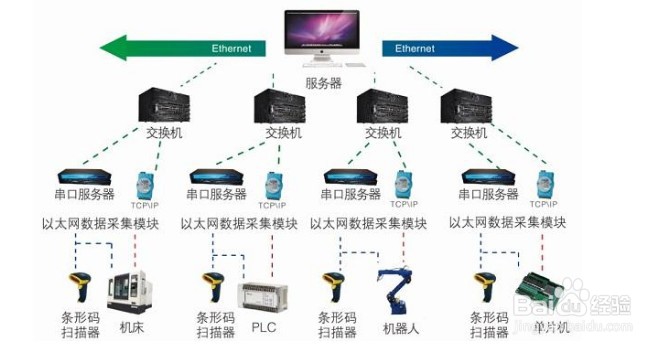

第三,数据传输与存储瓶颈是高速采集系统实用化的关键，以1 GSPS、12位的系统为例，原始数据率达到1.5 GB/s，远超传统PCIe 2.0 x8的带宽（约4 GB/s理论值，实际可用约3.2 GB/s），但若采用PCIe 3.0 x8（约8 GB/s）则可满足，常见的高速接口包括PCIe（用于板卡级）、USB 3.1 Gen2（约10 Gbps）、万兆以太网（10 GbE）以及针对射频应用的JESD204B（最高12.5 Gbps per lane），在接口选择时需考虑实际传输效率和系统集成度，对于持续采集，可采用FPGA内部的大容量FIFO或开挂DDR4/DDR5 SDRAM作为缓存，防止数据溢出，若传输带宽仍然不足，可以在FPGA中进行实时预处理：降采样、抽取滤波、触发捕获、FFT分析等，只传输有用的特征数据或压缩后的波形，从而大幅降低数据量，对于长时间记录，应选用高速SSD（如NVMe阵列）并确保写入速度匹配，或采用数据压缩算法（如无损的LZ4、有损的压缩感知等）。

第四,时钟与同步是影响系统信噪比与多通道一致性的关键因素，时钟抖动会直接恶化ADC的SNR，尤其是高频输入时，解决方案包括：使用低相噪时钟源（如OCXO、恒温晶振或高精度锁相环）；通过时钟分配芯片（如HMC系列）同时产生多路低抖动时钟，并控制走线延迟；对于多通道同步，采用星形拓扑分配时钟，确保每个ADC的时钟路径等长；JESD204B接口内置了确定性延迟与SYSREF信号，能够实现多器件亚微秒级同步，是高速多通道采集的首选方案，触发信号也需要进行同步分配，避免因触发偏移导致通道间时间错位。

第五,模拟前端与抗混叠滤波，根据奈奎斯特采样定理，输入信号带宽必须小于采样频率的一半，否则高频分量会折叠到基带产生混叠，无法通过后续处理去除，必须在ADC前端设计截止频率合适的抗混叠滤波器，通常采用高阶（如7阶或9阶）椭圆低通滤波器，以获得陡峭的过渡带，但注意其通带纹波和相位失真，对于多通道系统，滤波器的幅频与相频一致性需严格控制，若信号带宽超过采样率的一半，可考虑使用欠采样技术，但必须已知信号频谱，且对模拟前端有更高要求。

第六,电源与散热，高速ADC和FPGA的功耗动辄数瓦到数十瓦，电源噪声极易通过电源引脚耦合到模拟电路，降低信噪比，解决策略：模拟与数字电源分离，使用低噪声LDO为模拟电源供电，开关电源仅用于数字部分并加LC滤波；每个电源引脚附近放置多个容值的去耦电容（如0.1μF、10μF、100μF组合）；电源平面设计需保证低阻抗，散热方面，根据器件功耗与热阻，计算所需散热面积，必要时增加散热片、风扇或热管，确保芯片结温在规格范围内。

第七,数据处理与算法，采集后的数据往往需要实时处理，如数字下变频（DDC）、FFT、脉冲检测等，这些功能通常由FPGA或专用DSP完成，为提升效率，可采用流水线结构、并行处理以及IP核复用，在FPGA中实现数字校准算法（如偏置、增益、非线性校正）能够补偿模拟前端的缺陷，提高系统整体精度。

第八,测试与校准，系统组装完成后，需要借助信号发生器、频谱分析仪等设备进行测试，通过内置自检（BIST）或外部载入已知信号，可以测量ADC的偏移、增益误差、非线性（INL/DNL）以及SFDR等指标，并在数字域进行补偿，对于多通道系统，还需进行通道间幅度和相位校准。

下面用表格归纳常见问题与解决方案：

是针对高速数据采集系统核心问题的系统性解决思路,实际工程中需根据具体指标（采样率、分辨率、通道数、带宽、环境温度等）进行权衡，并通过仿真与样机测试验证方案的有效性。
