高速数据采集系统故障如何排除？，常见原因有哪些？

高速数据采集系统在现代工业、科研实验、通信测试以及医疗成像等领域起着至关重要的作用，它能够以极高的速度捕获信号并转换为数字信息，为后续分析提供基础，随着采样率的提高和数据量的增大，系统出现故障的概率也随之增加，并且故障的表现往往隐蔽、难以定位，有效的故障排除不仅需要丰富的经验，更依赖系统化的方法和严谨的推理，本文将从常见故障类型、原因分析、诊断步骤、具体案例以及预防措施等多个方面，深入探讨高速数据采集系统故障排除的完整思路。

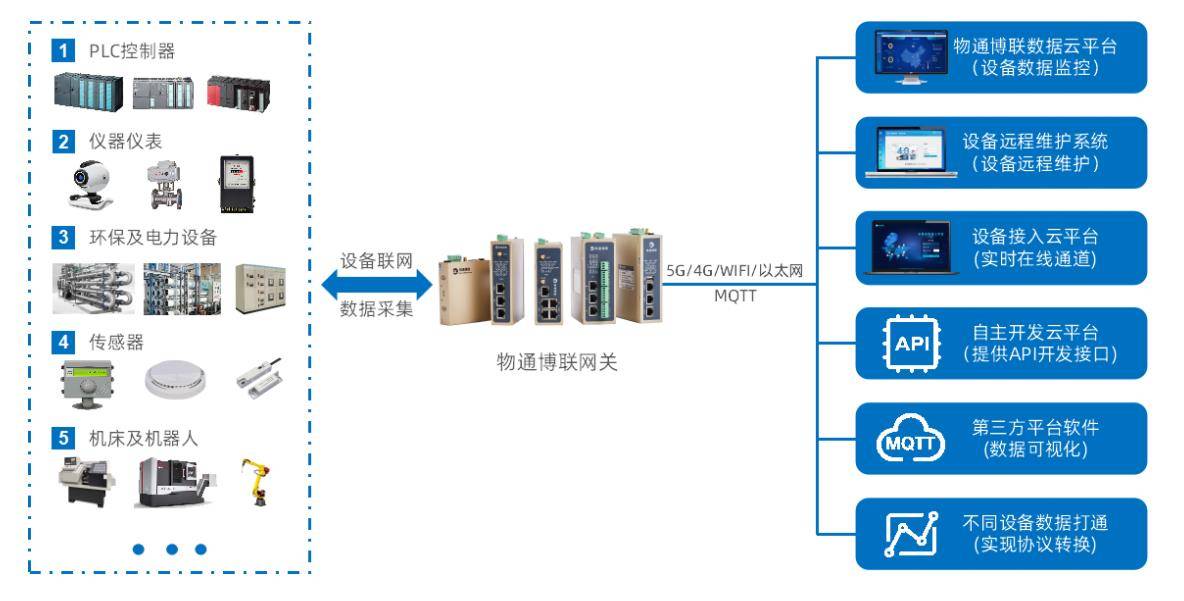

常见故障类型与原因

高速数据采集系统的故障通常表现为数据异常、系统不稳定或完全无法工作，了解故障的常见类型及其根本原因，是快速诊断的前提。

信号完整性问题

信号完整性是高速采集中最常遇到的挑战,当信号频率升高时，传输线效应变得显著，反射、振铃、串扰等问题会严重破坏信号质量，导致采集到的数据与原始信号不符，如果采样时钟与信号路径之间存在阻抗不匹配，反射波会使信号边沿出现台阶，进而触发多次采样，产生错误的数字值，过长的电缆或未妥善处理的布线会引入串扰，使得相邻通道的信号相互干扰，在数据中表现为周期性噪声。

时钟与同步问题

高速数据采集系统依赖精确的时钟来驱动采样和转换过程,时钟抖动、漂移或相位噪声会直接导致采样时刻的不确定性，从而引起数据失真，在多通道或多板卡同步的场景中，时钟分配不均匀或同步信号延迟会使各通道之间产生时基偏移，导致相位关系混乱，这种情况下，即使每个通道单独工作正常，一旦组合使用，数据就会出现不一致。

噪声与干扰

噪声是高速采集系统中无法完全避免的因素,但过强的噪声会淹没有用信号，电源纹波、接地环路、电磁辐射等都可能引入噪声，电源模块的开关频率如果靠近采样率，就会在数据中产生明显的固定频率噪声，接地不良会形成地环路，使噪声电流通过地线耦合到信号路径，导致数据波动。

数据丢失与缓冲溢出

在高速采集时,数据量巨大，如果传输通道（如PCIe、USB、千兆以太网）的带宽不足，或者处理软件来不及读取数据，缓冲存储器就会溢出，导致数据包丢失，这种故障通常表现为数据序列中出现不连续的跳变，或者采集到的数据量小于预期，驱动程序错误、中断处理不及时等软件因素也会造成数据丢失。

软件与配置错误

很多故障实际上是配置不当引起的,采样率设置过高、触发条件不合理、通道增益不匹配、滤波器参数错误等，都会导致采集结果异常，如果采样率低于信号最高频率的两倍，就会产生混叠，使高频信号折叠到低频段，造成数据误解，驱动程序版本不兼容或操作系统设置错误，也可能使系统无法正常工作。

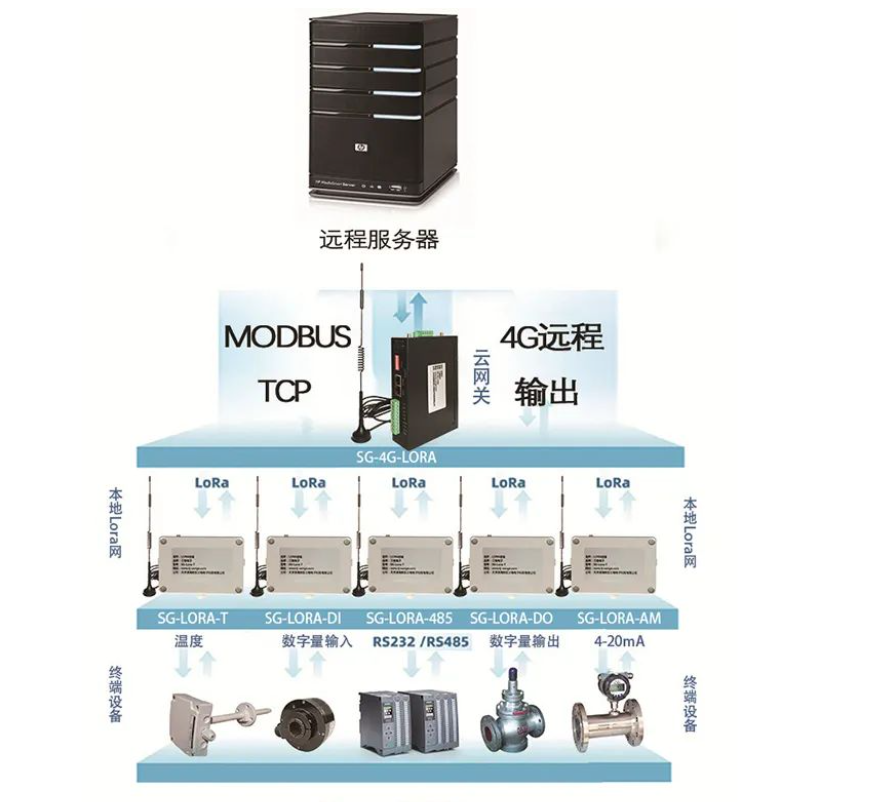

系统化故障排除方法

面对复杂的故障,不应盲目尝试，而应遵循逻辑清晰的步骤，从最可能的原因开始逐一排查。

硬件连接检查

第一步是检查所有物理连接,包括电缆是否牢固、转接头是否匹配、连接器是否清洁，对于高速信号，推荐使用原装或高质量屏蔽电缆，同时检查电源线是否连接正确，供电电压是否稳定，如果系统包含多个模块，要确保它们之间的同步线缆连接无误。

电源与接地验证

使用万用表或示波器测量电源输出的电压和纹波,确保在规格范围内，检查系统接地是否良好，消除地环路隐患，对于敏感设备，建议使用隔离电源或信号隔离器，应避免将数据采集系统与大功率设备（如电机、变频器）共用同一电源插座。

信号路径测试

从信号源开始,沿着路径逐段检查信号质量，在采集卡输入端使用示波器观察波形，确认信号幅值、频率、上升时间等参数在正常范围内，如果发现信号失真，可以尝试增加终端匹配电阻、缩短电缆长度或使用信号调理器，检查采样时钟信号是否稳定，可以用频谱分析仪查看时钟的相位噪声。

软件配置审计

仔细检查采集软件中的各项参数设置,包括采样率、分辨率、通道量程、触发模式、滤波选项等，确认驱动程序已正确安装，并且版本与硬件兼容，如果可能，先使用厂商提供的测试程序或简单示例进行验证，排除软件本身的问题，对于数据流较大的情况，确保操作系统和应用程序的缓存设置合理，并且磁盘写入速度足够快。

诊断工具与技巧

现代高速数据采集系统通常自带诊断功能,如自检模式、测试信号载入、状态指示灯等，利用这些功能可以快速判断硬件是否正常，使用频谱分析仪观察数据的频谱可以识别特定频率的噪声，使用时域分析工具可以检查数据的连续性和一致性，对于难以复现的间歇性故障，可以编写脚本进行长时间循环测试，并记录异常事件。

故障排除案例与表格

下表汇总了高速数据采集系统中几种典型故障的症状、可能原因及解决方案，可以作为快速参考。

预防措施与维护建议

故障排除属于事后补救,而预防才是保持系统长期稳定运行的关键，定期对系统进行维护可以显著降低故障发生率。

• 定期清洁与检查：保持接口和连接器清洁，避免氧化和灰尘积累，检查电缆是否有磨损，特别是经常移动的部分。
• 环境控制：确保系统工作在适宜的温度和湿度范围内，远离强电磁干扰源，必要时使用空调或防静电措施。
• 固件与软件更新：定期检查硬件固件和驱动程序的更新，厂商通常会修复已知问题并提升性能。
• 备份配置：将系统参数、校准文件等备份，以便在更换硬件后快速恢复配置。
• 建立基线：在系统正常运行时记录关键指标（如噪声底、信号幅值、数据率），一旦出现异常可以快速比对。
• 培训与文档：确保操作人员经过充分培训，了解系统限制和常见故障处理方法，建立完善的故障处理文档，记录每次故障的排除过程和结果。

相关问答FAQs

问题1：如何快速定位高速数据采集系统中的噪声源？

答：定位噪声源可以从以下步骤入手，断开外部信号输入，将采集卡输入端短接或接地，采集背景噪声并观察其频谱，如果噪声是固定频率，通常来自电源或时钟干扰；如果噪声是宽频带，则可能是环境电磁辐射或接地不良，逐步接入信号路径中的各个组件（如电缆、转接头、放大器），每接入一个就采集一次数据，观察噪声的变化，这样能确定噪声是从哪个环节引入的，使用近场探头或EMI接收器可以查找空间辐射源，对于电源噪声，可以用示波器测量电源纹波，并尝试更换线性电源或加装滤波器，记录不同操作下的噪声电平，例如关闭附近设备、改变电缆走向等，有助于快速定位。

问题2：数据采集卡采样率高于实际需要时需要注意什么？

答：采样率设置过高会带来几个问题，数据量急剧增加，对传输带宽和存储速度要求更高，容易导致缓冲溢出和数据丢失，要确保系统总线的实际吞吐能力足够，并且磁盘写入速度能跟上，更高的采样率往往意味着更高的功耗和更大的发热量，需要检查散热条件是否满足，采样率过高时，前端模拟带宽和抗混叠滤波器必须与之匹配，否则会出现混叠或信号衰减，有些采集卡在高采样率下会降低分辨率或有效位数，所以需要权衡速率和精度，配置时钟时要注意，过高的采样率可能使时钟抖动更明显，影响信噪比，建议根据信号最高频率分量，按照奈奎斯特定律选择采样率，并留出一定余量（通常为最高频率的2.5到5倍），而不是盲目追求高采样率。
