高速数据采集系统常见问题及解决方法有哪些？，怎么解决？

信号完整性问题

高速数据采集系统在处理高频信号时,信号完整性是首要挑战，信号在传输过程中可能因反射、串扰、衰减等导致失真，直接影响采集精度，常见原因包括阻抗不匹配、走线长度过长、参考平面不连续等，解决方法主要有：使用差分信号传输以抑制共模噪声；严格匹配阻抗（如50Ω或100Ω差分），通过仿真工具优化PCB布局；减少走线长度并保持信号层与地平面紧耦合；在关键节点添加终端匹配电阻或RC滤波，选用低损耗介质材料（如Rogers）可降低高频衰减，对于高速ADC（模数转换器）前端，需设计抗混叠滤波器并确保驱动放大器带宽足够，实际系统中，电源完整性同样影响信号质量，应使用独立的LDO（低压差线性稳压器）或DC-DC模块为模拟部分供电，并配合去耦电容网络（如0.1μF+10μF+100μF组合）滤除高频噪声。

采样率与混叠问题

采样率不足会导致频谱混叠,使高频分量折叠到低频区，产生虚假信号，根据奈奎斯特采样定理，采样率必须大于信号最高频率的两倍，但实际工程中通常建议过采样（如2.5~5倍）以留出裕量。解决方法：在ADC前级使用硬件抗混叠滤波器，通常为低通滤波器，其截止频率设置为采样率的一半以下；提高采样率或采用带通采样策略（针对窄带信号）；在软件层面进行数字滤波或抽取，进一步抑制混叠分量，对于超高速信号（如GHz级别），可考虑时间交错采样（TIADC）技术，但需注意通道间失配校准。选择合适分辨率的ADC（如12位、14位）也能降低量化噪声对混叠检测的干扰。

量化噪声与分辨率限制

ADC的量化误差是固有噪声,其理论信噪比（SNR）为6.02N+1.76dB（N为位数），分辨率不足会限制动态范围，尤其是小信号测量。解决方法：选用高分辨率ADC（如16位、24位）或过采样+噪声整形技术（如Σ-Δ ADC）；在采集链路上优化增益设置，使信号幅度尽量接近满量程，避免小信号被噪声淹没；采用数字后处理如均值滤波或高阶抽取，可提升有效位数（ENOB）。注意输入参考噪声，包括ADC本身的噪声和前端放大器噪声，需选择低噪声组件并控制带宽，对于多通道系统，通道间串扰也可能引入额外量化误差，应保持通道隔离度大于80dB。

触发与同步问题

精确触发是捕捉瞬态信号的关键,但触发抖动、触发延时、跨时钟域同步等问题常导致数据错位。常见问题：触发点不稳定，多通道间时间偏移，外部触发信号噪声干扰。解决方法：使用硬件触发而非软件触发，减少响应延迟；采用低抖动触发电路（如PLL触发整形）；为多通道系统提供统一时钟源并调整相位延迟（如利用可编程逻辑调节）；在触发路径上添加施密特触发器或差分接收器以抑制噪声，对于同步采集，时钟分配网络需保证各ADC时钟沿对齐，可使用扇出缓冲器和等长走线，若系统需跨板卡同步，则使用参考时钟+同步信号（如LVDS或PECL）并配合延迟锁定环（DLL）补偿。触发模式设置（如上升沿、下降沿、窗口触发）应匹配信号特性，避免误触发。

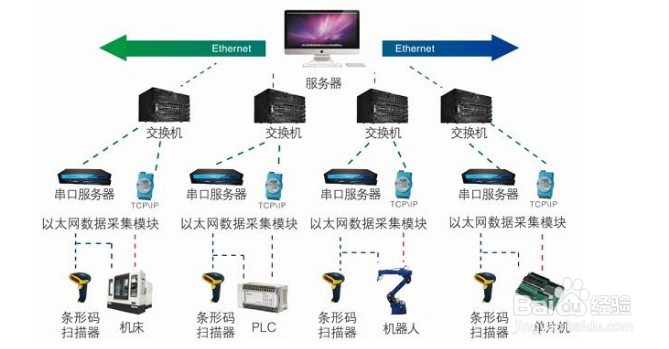

数据传输与存储瓶颈

高速ADC产生的数据量巨大（如10Gsps，12位，原始数据率达20GB/s），传输至存储或处理单元时易出现瓶颈。典型问题：PCIe带宽不足，DMA（直接内存访问）传输不稳定，存储器写入速度跟不上。解决方法：选用高速接口（如PCIe Gen4 x16、千兆以太网、光纤通道）；设计高效DMA引擎，利用描述符循环和中断合并降低CPU开销；在FPGA内部实现多级FIFO缓冲，并采用数据压缩（如无损压缩或降采样）减少传输量；存储介质使用NVMe SSD阵列或大容量内存，对于实时系统，优先级调度和零拷贝技术可提升吞吐率，若数据必须连续记录，则需预分配存储空间并分段写入，避免磁盘碎片。

时钟抖动与相位噪声

时钟抖动直接影响ADC的采样时刻精度,导致孔径误差，降低SNR，高频时抖动影响更显著。解决方法：选择低相噪时钟源（如OCXO、恒温晶振）或锁相环（PLL）配合压控振荡器（VCO）；使用时钟分配芯片（如Si5345）产生多路低抖动时钟；对时钟线进行差分传输并远离干扰源；在PCB设计中，时钟走线包地并保持阻抗连续，对于超高速系统，可采用时钟倍频并配合抖动清洁器（jitter cleaner）。电源噪声也会引入时钟抖动，宜为时钟电路提供独立低噪声电源，采样后，可通过数字时钟恢复算法进一步校正余差。

电源与接地噪声

高速数字电路开关噪声会耦合到模拟电源和地平面,严重影响ADC性能。常见表现：输出频谱中出现杂散，信噪比下降。解决方法：分区供电，将模拟、数字、射频电源分开，并使用磁珠或LC滤波器隔离；多层板设计，顶层为信号层，第二层为完整地平面，电源层紧邻地层；星形接地或大面积接地，避免形成地环路；在靠近ADC电源引脚处放置去耦电容（0.01μF~10μF）并缩短回路；对于高精度系统，可采用隔离电源模块（如DC-DC转换器+后级LDO）或电池供电。注意数字信号走线不要跨越模拟区域，并填充地孔以降低阻抗。

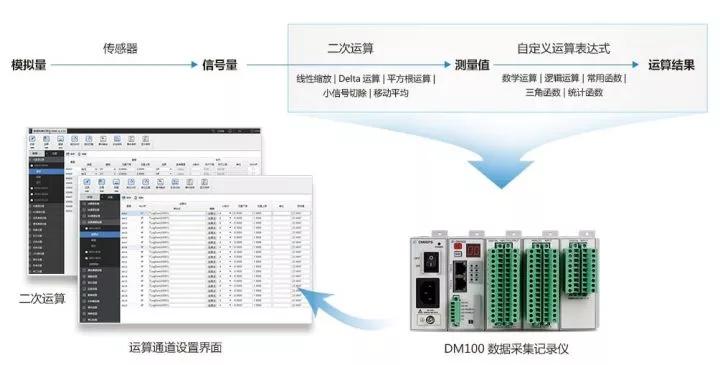

软件处理与实时性

数据采集后,软件处理延迟可能导致丢包或实时性不满足要求。问题：操作系统调度抖动，驱动中断处理时间过长，用户态与内核态切换开销大。解决方法：使用实时操作系统（RTOS）或Linux内核实时补丁；优化驱动程序，减少中断频率（如采用中断累积）；使用高精度定时器和轮询模式结合；在FPGA端实现预处理（如滤波、触发判断）以减轻CPU负担；采用多线程模型，将采集、处理、存储分离；利用内存映射（mmap）和零拷贝技术加速数据搬移，对于高速连续采集，循环缓冲区（ring buffer）和水位线机制可有效管理数据流。

相关问答FAQs

问：如何选择高速数据采集系统的采样率？

答：采样率的选择需根据信号最高频率和动态要求，最基本的是满足奈奎斯特采样定理，即采样率 ≥ 2×信号最高频率，但实际应用中，为降低抗混叠滤波器设计难度并保留信号细节，通常采用过采样（采样率≥2.5~5倍），对于窄带信号，可考虑带通采样以降低采样率，系统所需的模拟带宽和有效位数（ENOB）也制约采样率，过高的采样率可能引入更多噪声，需平衡，建议先明确信号频谱范围，再结合ADC模型仿真确定最佳值。

问：如何降低高速数据采集系统的噪声？

答：噪声来源多样，需系统级优化。硬件层面：使用低噪声放大器（LNA）和低噪声ADC；优化电源设计，采用LDO和去耦电容；合理布局分区，避免数字信号干扰模拟部分；差分信号传输以抑制共模噪声；选用低抖动时钟源。软件层面：采用数字滤波（如移动平均、IIR/FIR滤波）；过采样与均值技术可提升信噪比；校准通道偏移与增益误差。系统层面：屏蔽机箱，使用屏蔽电缆；接地可靠，避免地环路；环境噪声大时，可增加屏蔽罩或使用光电隔离，综合运用这些方法可显著降低系统本底噪声。
