光电检测器Ping后显示一般故障的深度解析与解决方案

故障现象描述与背景

当通过Ping命令测试光电检测设备的网络连通性时,若返回”一般故障”提示（如”Destination Host Unreachable”或”Request Timed Out”），表明设备未正常响应网络请求，此类故障可能涉及光电转换模块、数据传输链路或设备配置问题，需系统性排查。

故障分类与典型特征

故障类型 典型表现 可能原因
物理层故障 光纤链路中断、光功率异常、接口指示灯异常 光纤弯曲过度、连接器被墙、光模块损坏
数据链路层故障 设备MAC地址无响应、交换机端口状态异常 光纤模式不匹配（如单模/多模混淆）、VLAN配置错误
网络层故障 IP地址冲突、路由不可达 子网掩码设置错误、默认网关配置错误
应用层故障 特定端口无响应、业务数据无法传输 防火墙策略阻断、服务进程未启动
设备硬件故障 设备反复重启、关键组件过热 电源模块故障、光模块老化

分层排查流程与诊断方法

物理层验证（优先级：）

  • 光纤链路检测：
    • 使用光功率计测量发射端光功率（典型范围：-8~-2dBm）
    • 检查接收端灵敏度（如PIN二极管应≥-25dBm，APD模块可达-35dBm）
    • 执行OTDR测试,确认光纤衰减值（常规要求：单模≤0.3dB/km）
  • 连接器检查：
    • 采用光纤显微镜观察端面（清洁度要求：无划痕、无油污、无纤维残留）
    • 使用FC/SC/LC适配器专用清洁笔进行清洁
  • 指示灯状态分析：
    | 指示灯状态 | 含义分析 |
    |—————–|————————————————————————–|
    | TX/RX灯常亮 | 可能存在光纤环回或光模块自发光故障 |
    | TX灯闪烁但RX不亮 | 单向传输故障（如波长不匹配或接收端失效） |
    | 所有指示灯熄灭 | 设备未上电或电源故障 |

数据链路层诊断（优先级：）

  • 执行ping -t测试：持续发送ICMP包观察丢包率（健康设备应<1%）
  • 抓取网络数据包：
    • 使用Wireshark过滤表达式：icmp + src/dst IP
    • 分析回应包时间戳（正常RTT应<10ms@100Mbps链路）
  • MAC地址验证：
    • 通过arp -a命令检查缓存表
    • 对比设备实际MAC地址与交换机CAM表项

网络层配置核查（优先级：）

  • IP配置验证：
    • 检查子网掩码（常见错误：/24网络误设为/16）
    • 测试默认网关连通性（ping网关IP应<1%丢包）
  • 路由表检查：
    • 使用route print查看静态路由配置
    • 确认OSPF/RIP动态路由协议状态（需检查AD值是否正确）
  • NAT/防火墙设置：
    • 检查端口映射规则（如Modbus TCP默认502端口）
    • 临时关闭防火墙测试连通性（风险操作需评估）

应用层穿透测试（优先级：）

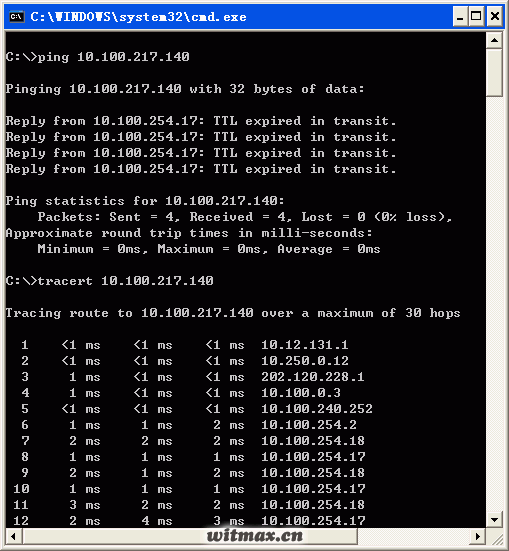

光电检测器ping后显示一般故障 第1张

  • 特定协议测试：
    • HTTP服务：使用curl命令测试80/443端口
    • Modbus协议：发送功能码0x01/0x03测试寄存器访问
  • 带宽压力测试：
    • 使用iperf3工具测试最大吞吐量（千兆链路应>900Mbps）
    • 记录延迟抖动值（工业现场要求<10ms）
  • 日志分析：
    • 查看syslog错误日志（关注”CRC error”、”Buffer overflow”等关键字）
    • 分析SNMP Trap告警（如光纤断裂对应”LinkDown”事件）

典型故障案例与处理方案

案例1：单模光纤误接多模设备

  • 现象：Ping初始成功但随后丢包率骤增
  • 处理：
    1. 更换为OM3/OM4多模光纤（长度限制<300m）
    2. 调整发射功率（多模模块应<-10dBm）
    3. 检查MTU值（多模设备建议1500字节）

案例2：电口协商失败

  • 现象：铜缆连接时Ping通但速率降级至10Mbps
  • 处理：
    • 强制设置网卡速率（如ethtool -s eth0 speed 100）
    • 检查Auto-MDIX状态（需两端一致）
    • 更新网卡驱动（特别是Realtek芯片组）

案例3：光模块TX禁用

  • 现象：Ping请求包发出但无回应
  • 处理：
    1. 进入模块管理界面（如通过CONSOLE口）
    2. 启用TX功能（部分工业级模块提供软禁用功能）
    3. 重置模块配置（注意保存当前设置）

预防性维护措施

  1. 光纤管理规范：

    • 建立光纤标签系统（包含起点/终点、波长、纤芯编号）
    • 定期进行熔接损耗测试（要求<0.1dB）
    • 使用光纤盘纤盒防止应力损伤

  2. 环境监控配置：

    • 部署温度传感器（光模块工作范围：-40~+85℃）
    • 安装震动监测装置（检测阈值>5g）
    • 控制机柜湿度（建议40%~60%RH）

  3. 配置备份策略：

    • 季度备份设备配置文件（含启动配置、VLAN划分）
    • 版本控制系统管理固件升级（保留至少2个历史版本）
    • 建立配置变更审计日志

  4. 性能基准测试：

    • 每月执行一次吞吐量测试（记录峰值/均值）
    • 季度进行时延敏感性测试（工业PLC系统要求<5ms）
    • 年度校准光功率基准值（补偿器件老化）

相关问答FAQs

Q1：Ping通但应用数据无法传输如何处理？
A1：可能原因及处理步骤：

  1. 检查防火墙策略：允许特定服务端口（如OPC UA使用4840端口）
  2. 验证协议兼容性：某些设备仅支持特定版本（如Modbus RTU vs Modbus TCP）
  3. 调整QoS配置：优先保障实时数据流带宽
  4. 抓包分析：确认应用层协议握手是否完成（如HTTP需完成三次握手）

Q2：更换新光模块后仍显示故障怎么办？
A2：排查要点：

  1. 确认模块兼容性：核对波长（1310nm/1550nm）、速率（1G/10G）、封装（SFP/XFP）
  2. 检查DDM功能：数字诊断模块需正确读取温度/电压参数
  3. 重置EEPROM配置：使用厂家专用配置工具清除旧配置
  4. 测试对端设备：可能涉及光模块发送端激光器失效
