3D物理摄像机渲染出黑图怎么办？

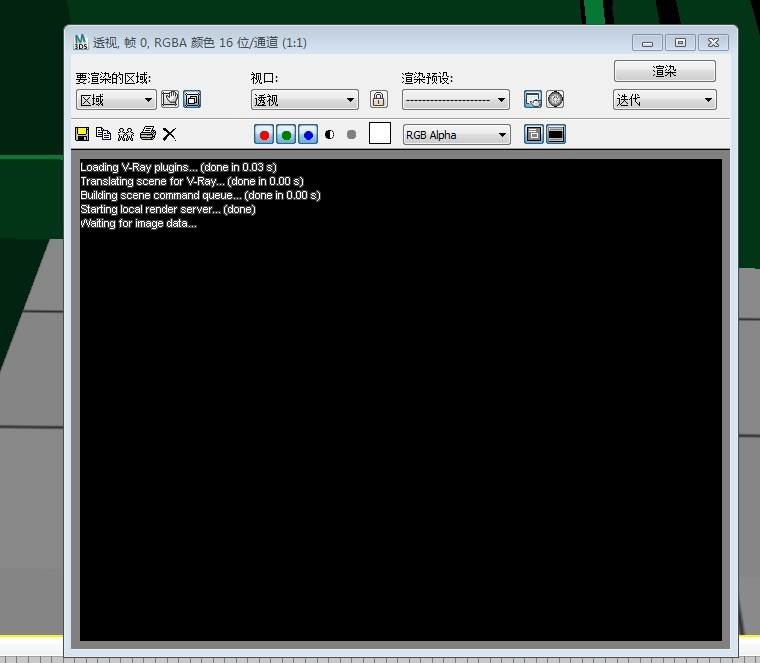

为什么你的3D物理摄像机渲染一片漆黑？全方位排查与解决方案

在制作逼真的3D渲染图时，物理摄像机 (Physical Camera) 因其能模拟真实世界相机行为（如景深、运动模糊、曝光控制）而备受青睐，许多用户（无论是新手还是资深艺术家）都可能遭遇一个令人沮丧的问题：点击渲染后，画面一片漆黑，完全看不到任何内容！ 这并非个别现象，而是由多种潜在原因造成的，别担心，本文将为你提供一份系统、详细且经过实践验证的排查指南，助你快速定位问题根源,让你的场景重见光明。

物理摄像机渲染全黑的常见原因深度解析

1. 核心问题：光线不足或未被正确捕捉

   • 灯光强度过低/缺失/被遮挡:
     • 场景中根本没有放置任何光源。
     • 虽然放了灯光，但强度 (Intensity/Multiplier) 设置得太低，远低于物理摄像机能捕捉的阈值，物理摄像机对光线的敏感度模拟真实相机,需要足够强的光照。
     • 关键灯光被场景中的物体意外遮挡（尤其大型物体或地面）,光线无法到达摄像机视锥体或需要照亮的区域。
     • 灯光本身被禁用 (Enabled 取消勾选) 或在渲染层/渲染元素中被排除。
   • 摄像机曝光参数设置错误:
     • 快门速度 (Shutter Speed) 过快： 比如设置为 1/1000s 或更高，这模拟了真实相机中极短的曝光时间，意味着进入镜头的光量极少，容易导致画面欠曝变黑，尝试降低快门速度（如 1/60s, 1/30s, 1/10s 甚至更低）。
     • 光圈 (f-number) 值过高： f/16, f/22，较大的 f-number 意味着较小的光圈开口，进光量减少，尝试使用较小的 f-number（如 f/2.8, f/4, f/5.6）来增大光圈,增加进光量。
     • ISO/感光度 (ISO) 值过低： 100，较低的 ISO 意味着相机传感器对光线不敏感，尝试提高 ISO 值（如 400, 800, 1600）。
     • 重要提示： 物理摄像机的曝光控制是一个整体系统，你需要平衡快门速度、光圈和 ISO 这三个参数来实现正确曝光，可以尝试开启渲染器的实时渲染 (Interactive Rendering) 或 IPR 功能,调整这些参数时能即时看到曝光变化。
   • 环境光缺失或失效:
     • HDRI 环境贴图未加载/强度太低: 如果依赖 HDRI 提供场景照明，请检查贴图是否正确加载到环境槽 (Environment Slot)，其强度 (Multiplier) 是否大于 0（通常为 0）且有足够的亮度信息。
     • 环境光 (Ambient Light) 被禁用或强度不足: 部分场景可能依赖简单的环境光,检查其是否启用且强度足够。
     • 天空系统/Sun 未启用或设置错误: 如使用 V-Ray Sun & Sky 等物理天光系统，确保其启用且 intensity multiplier 合理（0 是基准），太阳位置合理（如不在背面或被遮挡）。

2. 摄像机自身问题与视锥体

   • 物理摄像机未激活或被覆盖:
     • 场景中可能存在多个摄像机，当前激活用于渲染的并不是你设置好的物理摄像机（检查视口左上角或渲染设置 Common 选项卡下的摄像机选择）。
     • 物理摄像机自身被禁用 (Enable 取消勾选)。
   • 近剪裁平面 (Near Clipping Plane) 设置过大: 近剪裁平面定义了摄像机能看到的最短距离，如果这个值设置得过大（1000 单位），而你的场景主体离摄像机很近（500 单位），那么近处的物体就会被剪裁掉，可能造成一片黑的错觉，尝试将 Near Clip 值设置得小一些（如 1, 1），但要避免设置过小导致数值精度问题（如 001）。
   • 目标距离 (Target Distance) 过远或未对准: 如果手动设置了目标距离且距离非常远，而场景很小，也可能导致目标点附近区域在画面中不突出甚至“消失”（通常伴随视场角变化），确保目标点指向场景重要区域，使用 Look Through 功能检查取景。
   • 视野 (FOV) 极窄且未对准主体: 极其狭窄的视野可能只捕捉到场景中一片没有物体的黑暗区域,尝试增大视野角度。

3. 场景与模型问题

   • 场景单位与灯光/摄像机比例严重失衡: 这是极其常见且容易被忽视的原因！
     • 问题本质： 物理摄像机、灯光（尤其是物理光源如 V-Ray Light/IES）都是按照真实世界的物理尺度设计的，如果场景单位设置错误（如场景模型以毫米建模，但单位设置成米或千米），或者模型本身尺寸巨大（如一个房间模型边长几百公里），就会导致：
       • 灯光相对于场景尺寸变得极其微弱。
       • 物理摄像机的曝光参数在正常数值范围内（如 ISO 100, f/8, 1/100s）完全无法捕捉到足够的光线。
     • 解决方案：
       1. 检查并统一场景单位（3ds Max: Customize > Units Setup； Maya: Window > Settings/Preferences > Preferences > Settings），确保建模单位和系统显示单位一致且合理（如建筑室内用毫米或米，大型场景用米）。
       2. 评估场景关键物体（如桌子、门、角色）的尺寸是否在合理范围内（如一张桌子宽约 8-1.0 米），如果发现尺寸错误（如桌子宽 800 米）,需要按正确比例缩放整个场景。
       3. 在确认单位/比例正确后，再重新调整灯光强度和物理摄像机曝光参数,此时使用正常范围内的参数通常就能见效。
   • 模型法线反转/物体属性阻挡光线:
     • 法线反转： 物体表面法线方向错误（朝内），导致渲染引擎认为该面是背面，不参与光照计算或直接被剔除（尤其在开启 Backface Cull 时），选中问题物体，查找并执行 Flip Normals 或 Recalculate/Reset Normals 命令。
     • 物体属性阻挡光线：
       • 物体被错误设置为不投射阴影 (Cast Shadows Off)，虽然这不会直接导致全黑，但如果该物体本身是遮挡光线的关键物体（如屋顶、墙壁）,不投射阴影会让光线错误地穿透它。
       • 物体被设置为对摄像机不可见 (Visible to Camera Off)，这会让该物体在渲染图片中消失,确保其可见性开启。
       • 物体被设置为不接收GI (Receive GI Off)，这主要影响间接光照，通常不会导致全黑,但在仅靠间接光照的情况下会显得很暗。
       • 灯光排除 (Light Exclusion/Linking): 检查灯光是否错误地将关键物体（尤其是地面或主要反射面）或整个场景排除 (Exclude) 在照射范围之外，确保关键物体在灯光的 Include 列表中。

4. 渲染器设置陷阱



   • 全局开关 (Global Switches) 错误:
     • Lights 被关闭：这将禁用场景中所有灯光！确保 Lights 勾选。
     • Hidden Lights 被关闭：如果关键灯光处于隐藏状态（非删除）,需要开启此项才能渲染它们。
     • Default Lights 被关闭：在没有其他灯光时，场景会依赖 3D 软件提供的默认灯光，如果此选项关闭且无其他灯光，必黑无疑,建议在添加自定义灯光后关闭默认灯光。
   • 间接光照 (GI) 设置错误:
     • 未启用 GI (Primary Engine / Secondary Engine 设置为 None): 如果场景主要依靠间接光照（如仅有天光或少量灯光），关闭 GI 会导致只有直接被光源照射的点才亮（如果光源本身很弱或位置不对，就容易全黑），确保启用了 GI（如 Brute Force + Light Cache）。
     • 二次反弹倍增值 (Secondary Bounces Multiplier) 为 0： 这会完全禁用光线二次反弹，在间接照明主导的场景中可能导致大面积黑暗，通常保持默认值（如 0）即可。
     • 光线追踪深度 (Ray Depth) 过低:
       • Max Depth: 总反弹次数限制过低（如 1 或 2），光线可能无法充分照亮场景深处或角落，尝试增加（如 6, 8）。
       • Diffuse, Reflection, Refraction 等细分项深度过低也可能影响。
   • 颜色映射 (Color Mapping) 模式问题:
     • 虽然 Linear Multiply 是标准模式，但在极端情况下，Dark Multiplier 设置过低（远低于 0），也会人为压暗图像,通常保持默认值。
     • 如果使用了 Gamma 校正，确保设置合理（2）。
   • V-Ray 帧缓冲区 (VFB) 设置:
     • 检查 VFB 的曝光控制 (Exposure) 或色彩校正 (Color Corrections) 面板是否被意外启用且设置了极端的压暗参数（如 Exposure 滑块拉到最左）,尝试将这些额外控制暂时复位或禁用。

️ 系统性故障排除与解决方案清单

1. 快速基础检查：

   • 确认渲染设置中选择了正确的物理摄像机。
   • 确认物理摄像机的 Enable 选项是勾选状态。
   • 启用渲染器的实时渲染/IPR,调整参数时立刻查看效果。
   • 渲染一个简化测试场景：新建一个只有物理摄像机、一个简单几何体（盒子/球）和一个基础灯光（如 V-Ray Dome Light 或 Plane Light）的空白场景，确保它能正常渲染，如果能，问题就出在原场景；如果不能,检查基础设置或渲染器安装。

2. 检查灯光与曝光：

   • 查看场景中是否有任何启用的灯光，尝试临时添加一个强度非常高的灯光（如 Multiplier=100）到场景中心，如果画面亮了,说明原有灯光不足或被遮挡。
   • 大幅调整物理摄像机参数：
     • 快门速度 (Shutter Speed)：降低到 1/30s, 1/10s 或更低。
     • 光圈 (f-number)：减小到 f/4, f/2.8 或更低。
     • ISO：提高到 800, 1600 或更高。
   • 检查环境光照： 确认 HDRI 已加载且强度足够，尝试暂时提高 HDRI 的 Multiplier 到 0 或 0 测试,检查物理天光系统是否启用。
   • 检查灯光排除列表： 确保关键物体没有被灯光排除。
   • 检查灯光是否被遮挡： 移动灯光位置或临时提高其强度测试。

3. 检查摄像机与视锥体：

   • 使用 Look Through 功能，从物理摄像机的视角查看场景,确保能看到预期的内容。
   • 检查近剪裁平面 (Near Clip)： 将其设置为一个非常小的值（如 1 或 0，根据场景单位调整）。
   • 检查目标距离 (Target Distance) 和视野 (FOV)： 确保摄像机对准了场景主体,视野角度合理。

4. 检查场景单位与比例：

   • 查看并统一场景单位设置。
   • 测量场景中一个已知物体的尺寸（如一个标准高度的门框，真实世界约 1 米），如果测量结果严重偏离真实值（如 2100 米）,则场景比例错误。
   • 如果比例错误： 选择所有物体（或关键物体组），使用缩放工具将其缩放到正确尺寸（如原尺寸测量为 2100 米，目标为 1 米，则缩放因子为 001）。务必在缩放前检查模型坐标轴位置和父子链接关系。 缩放后，重新调整灯光强度和大小（物理灯光也需要按比例缩放）以及物理摄像机曝光参数。

5. 检查模型与属性：

   • 反转法线： 选中场景中所有物体（或怀疑对象），执行 翻转法线 / Recalculate Normals。
   • 检查物体属性： 选中关键物体（尤其地面、墙壁、主要物体），确保：
     • Visible to Camera = On
     • Cast Shadows = On (对于可能遮挡光线的物体)
     • Receive GI = On
   • 检查灯光排除列表。

6. 检查渲染器设置：

   • 全局开关 (Global Switches):
     • Lights = On
     • Hidden Lights = On (如果使用了隐藏灯光)
     • Default Lights = Off (确保已有自定义灯光)
   • 间接光照 (GI):
     • Primary GI Engine 和 Secondary GI Engine 不能都为 None（通常设置为 Brute Force + Light Cache 或其他组合）。
     • Secondary Bounces Multiplier ≈ 0。
     • 增加 Max Depth（如 8）及各子项深度（如 Diffuse, Reflection 等设为 8）。
   • 颜色映射 (Color Mapping):
     • 暂时关闭或重置任何额外的曝光/颜色校正控制。
     • 确保 Dark Multiplier ≥ 0。
   • V-Ray VFB: 检查并重置其内置的曝光/色彩校正设置。

告别黑屏的关键要点

3D物理摄像机渲染全黑的核心几乎总是光线问题——要么没有足够的光进入摄像机传感器（曝光参数错误、灯光不足/被挡），要么光线被错误地处理（单位比例失衡、法线错误、渲染设置禁用光照）,通过遵循本文提供的系统性排查清单：

1. 优先验证灯光和物理摄像机曝光参数（快门、光圈、ISO）,利用实时渲染快速调试。
2. 务必检查场景单位与模型比例,这是导致物理计算失效的元凶。
3. 善用摄像机视图 (Look Through) 检查取景和近剪裁平面。
4. 不要忽视渲染器全局开关和GI设置,确保灯光计算本身已启用。
5. 从简单测试场景入手,逐步排除问题。

掌握这些方法，你将能自信地解决物理摄像机导致的黑屏问题,让精心设计的3D场景在物理精确的光影下完美呈现。

参考文档与扩展阅读：

1. Chaos官方文档： V-Ray for 3ds Max 文档 – 物理摄像机 / V-Ray for Maya 文档 – 物理摄像机 – 最权威的参数说明和工作原理。
2. Autodesk Knowledge Network： 3ds Max 帮助：单位设置 / Maya 帮助：设置首选项 – 理解软件单位系统的重要性。
3. Chaos Group 论坛： 渲染黑屏相关历史讨论 – 搜索 “black render physical camera” 可找到大量实际案例和社区解决方案。
4. CG 专业教程网站 (如 FlippedNormals, Pluralsight, Gnomon Workshop)： 查找 “V-Ray Physical Camera Masterclass” 或 “Troubleshooting 3D Render Issues” 类教程,获取视频化演示和深入技巧。
