CATIA装配接触约束命令如何正确设置？
在Catia装配模块中，使用“接触约束”命令可使两个零件的指定面（平面或曲面）贴合或点与面接触，操作步骤：点击命令图标，先后选择两个需要接触的几何元素（面或点面组合），确认后系统自动限制相关自由度。
接触约束的核心作用
- 物理模拟：强制两个几何元素（如面、边）保持接触状态，同时允许沿切线方向自由滑动或旋转
- 应用场景：
- 轴与轴承的配合
- 齿轮啮合
- 滑块在导轨上的运动
- 机械臂关节的转动限位
详细操作步骤（以CATIA V5为例）
进入装配约束模式
- 打开装配文件（
Product）→ 点击顶部工具栏 Constraints（约束） → 选择 Contact Constraint（接触约束） 图标（显示为两个方块接触的图标）
选择几何元素
- 第一步：点击第一个零件的接触表面（如平面、圆柱面或球面）
- 第二步：点击第二个零件的对应接触表面
- 示例：
- 轴装配：选择轴的圆柱面 + 轴承孔内表面
- 平面贴合：选择两个零件的对接平面
(示意图：两个平面/曲面高亮显示)
约束生效与验证
- 自动生成约束后，模型树显示
Contact.x (面,面) - 点击 Update（更新） 图标（黄色闪电）→ 观察零件自动贴合
- 验证方法：手动拖动零件，检查是否保持接触且可滑动
高阶设置（选项对话框）
- 双击约束 → 勾选 Offset（偏移） 设置间隙值（如垫片厚度）
- 启用 Orientation（方向） 强制特定侧接触（如凸台只允许外侧贴合）
常见问题与解决方案
| 问题现象 | 原因 | 解决方法 |
|---|---|---|
| 零件位置跳动或翻转 | 约束冲突 | 删除冗余约束 → 仅保留必要接触 |
| 提示”约束不一致” | 几何面选择错误 | 检查曲面曲率 → 改用相合约束 |
| 无法滑动/旋转 | 被其他约束锁定 | 添加轴线约束允许旋转 |
| 更新后零件分离 | 接触方向相反 | 右键约束 → 选择”Invert”反转 |
实战应用案例
齿轮装配流程
- 添加 齿轮中心距约束：使用
Offset设置两轴距离 - 创建 接触约束：选择两个齿轮的齿面（需先进入零件设计模块确认齿面）

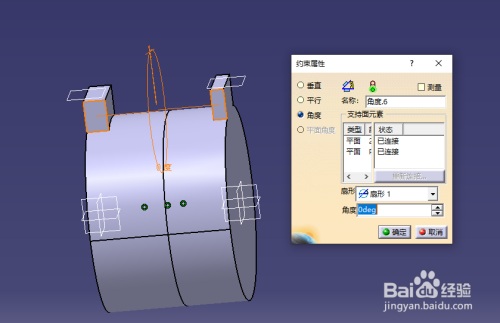

- 补充 角度约束：通过
Angle Constraint控制初始啮合位置 - 模拟运动：右键约束组 → Simulate（模拟） 测试传动效果
专业技巧提升效率
- 组合约束策略：
- 接触约束 + 偏移 → 模拟带间隙的装配（如活塞与缸体）
- 接触约束 + 曲面相切 → 控制凸轮轨迹运动
- 快速选择技巧：
- 按
F3隐藏模型树 → 放大视图后按住Ctrl+Shift框选隐藏面
- 按
- 运动机构优化：
- 接触约束仅定义位置关系 → 需配合
DOF（自由度）分析工具验证运动
- 接触约束仅定义位置关系 → 需配合
️ 关键注意事项：
- 接触约束不支持点与面的接触 → 改用”相合约束”
- 复杂曲面（如螺旋面）需先用”曲面接触”分析工具验证连续性
接触约束是CATIA数字化装配的核心功能，通过精准模拟物理接触行为，显著提升机械设计的可制造性与运动仿真可靠性，建议结合公差分析模块（Tolerance Analysis） 验证约束下的实际装配偏差，确保设计满足工程需求，对于动态机构，务必通过 DMU Kinematics 模块进行运动学验证。
本文操作基于CATIA V5-6R2025版本，功能路径可能随版本微调，参考文档：
- Dassault Systèmes官方手册《CATIA Assembly Design User Guide》
- ISO 8015几何公差标准在约束中的应用原则
