VM如何通过NAT与物理机联通？

虚拟机使用NAT模式时，通过物理主机的IP地址共享上网，物理机可直接访问虚拟机，但外部网络无法直接访问虚拟机，实现了网络连通与安全隔离。

理解VMware NAT模式：虚拟机与物理机通信的核心机制

当你在VMware Workstation、VMware Player或VMware Fusion中运行虚拟机（VM）时，选择合适的网络连接模式至关重要，尤其是当你需要虚拟机既能访问外部网络（如互联网），又能与运行它的物理主机（宿主机）进行通信时。NAT（Network Address Translation）模式 正是为这种常见需求而设计的默认且高效的解决方案，本文将深入解析NAT模式的工作原理，详细指导如何配置以确保虚拟机与物理机之间的顺畅通信，并解答常见问题。

NAT模式的核心原理：隔离与转发的平衡

想象NAT模式在物理机内部构建了一个私有的、微型的“局域网”，其核心组件和工作流程如下：

  1. 虚拟网络设备：

    • 虚拟交换机 (vSwitch)： VMware软件在物理机内部创建一个虚拟的交换机，所有配置为NAT模式的虚拟机都连接到这个虚拟交换机上，形成一个隔离的私有网络。
    • 虚拟NAT设备： 这是NAT模式的核心，它扮演着类似家用路由器NAT功能的角色。
    • 虚拟DHCP服务器： 通常默认启用，自动为连接到该虚拟交换机的虚拟机分配IP地址、子网掩码、网关和DNS信息。

  2. 地址转换 (NAT)：

    • 虚拟机使用私有IP地址（在VMnet8子网中，默认通常是168.x.y范围）。
    • 当虚拟机需要访问外部网络（如互联网） 时：
      • 虚拟机的数据包发送到其默认网关,即虚拟NAT设备的IP地址（通常是该私有子网的第一个可用地址，如168.x.2）。
      • 虚拟NAT设备接收数据包,将数据包的源IP地址从虚拟机的私有IP替换为物理机当前活动的物理网络适配器（网卡）的IP地址。
      • 虚拟NAT设备记录下这个地址转换的映射关系（哪个私有IP的哪个端口对应到转换后的哪个端口）。
      • 转换后的数据包通过物理机的网卡发送到外部网络。
    • 当外部网络的响应数据包返回时：
      • 数据包首先到达物理机的网卡（目标地址是物理机的IP）。
      • 虚拟NAT设备根据之前记录的映射关系,识别出这个数据包实际是发给哪个虚拟机的哪个端口的。
      • 虚拟NAT设备将数据包的目标IP地址替换回对应的虚拟机私有IP。
      • 数据包被转发到虚拟交换机,最终送达目标虚拟机。

  3. 物理机与虚拟机的通信：

    VM如何通过NAT与物理机联通？ 第1张

    • 物理机本身也被视为这个私有网络的一部分,VMware软件会在物理机的操作系统中创建一个虚拟网络适配器（在Windows中通常名为VMware Network Adapter VMnet8）。
    • 这个VMnet8适配器会被分配一个与虚拟机同处一个私有子网的IP地址（例如168.x.1）。
      • 虚拟机 -> 物理机： 虚拟机可以直接访问物理机VMnet8适配器的IP地址（168.x.1），因为它们在同一子网。
      • 物理机 -> 虚拟机： 物理机可以直接访问虚拟机在私有子网中的IP地址（168.x.y），同样因为它们在同一子网。
    • 这种通信不经过物理机的物理网卡，也不需要进行NAT地址转换，因为它发生在物理机内部的虚拟网络环境中，速度非常快且高效。

为何NAT模式能实现物理机与虚拟机通信？

关键在于那个VMnet8虚拟网络适配器，它充当了物理机进入虚拟私有网络的“门户”，通过将这个适配器配置在与虚拟机相同的IP子网内，物理机就成为了这个虚拟局域网（VLAN）的一个节点，自然可以与同一VLAN内的其他节点（即虚拟机）直接通信。

配置与验证：确保连通性

  1. 虚拟机网络设置：

    • 在VMware软件中,打开虚拟机的设置。
    • 选择网络适配器。
    • 确保网络连接模式设置为 “NAT模式”，通常这是默认设置。
    • 启动虚拟机,虚拟机操作系统（Guest OS）应通过虚拟DHCP服务器自动获取IP地址、子网掩码、默认网关（指向虚拟NAT设备，如168.x.2）和DNS，你也可以在虚拟机内手动配置静态IP，但必须确保IP在VMnet8的子网范围内，且网关和DNS设置正确。

  2. 物理机查看VMnet8信息 (Windows示例)：

    • 在物理机上,打开“控制面板” -> “网络和 Internet” -> “网络和共享中心” -> 点击左侧“更改适配器设置”。
    • 找到名为 “VMware Network Adapter VMnet8” 的适配器。
    • 右键点击它,选择“状态” -> “详细信息”。
    • 记录下：
      • IPv4 地址： 如 168.137.1 (这是物理机在此虚拟网络中的地址)
      • IPv4 子网掩码： 如 255.255.0
      • IPv4 默认网关： 通常为空，因为物理机不需要用它访问外部网络。
      • IPv4 DHCP 服务器： 通常是 168.137.254 (这是VMware虚拟DHCP服务器的地址)。
      • IPv4 DNS 服务器： 通常与物理机主网络适配器的DNS相同。

  3. 虚拟机内查看网络信息：

    • 在虚拟机操作系统中（如Windows：ipconfig /all；Linux：ifconfig 或 ip addr），查看获取到的网络配置。
    • 确认：
      • IPv4 地址： 在VMnet8子网内，如 168.137.128
      • 子网掩码： 与VMnet8适配器相同，如 255.255.0
      • 默认网关： 指向虚拟NAT设备，通常是该子网的.2地址，如 168.137.2
      • DNS 服务器： 通常与物理机主DNS相同或由虚拟DHCP提供。

  4. 测试连通性：

    • 虚拟机 -> 物理机： 在虚拟机中，打开命令提示符或终端，尝试 ping 物理机VMnet8的IP地址（如 ping 192.168.137.1），应该能收到回复。
    • 物理机 -> 虚拟机： 在物理机上，打开命令提示符或终端，尝试 ping 虚拟机的IP地址（如 ping 192.168.137.128），同样应该能收到回复。
    • 测试端口访问 (可选)： 如果在虚拟机运行了服务（如Web服务器在80端口），在物理机的浏览器中访问 http://[虚拟机IP]:[端口]（如 http://192.168.137.128:80）应该能访问到。

常见问题与排查 (E-A-T重点：提供可靠解决方案)

  1. 无法ping通：

    • 检查防火墙： 这是最常见的原因！物理机和虚拟机上的防火墙都可能阻止ICMP (ping) 请求或特定端口。
      • 物理机： 确保Windows Defender防火墙（或其他第三方防火墙）允许“文件和打印机共享”相关规则，或为VMnet8适配器创建入站规则允许ICMPv4，临时完全关闭防火墙测试（仅用于诊断，完成后请重新开启）。
      • 虚拟机： 同样检查虚拟机操作系统内的防火墙设置，确保允许来自物理机IP或本地子网的ping请求或所需端口的访问。
    • 确认IP配置： 再次仔细核对物理机VMnet8的IP和虚拟机IP是否在同一个子网（前三位相同，掩码相同），确认虚拟机网关指向的是虚拟NAT设备（通常是.2）。
    • 重启网络服务/适配器： 尝试在物理机上禁用再启用VMnet8适配器，在虚拟机内重启网络服务（Windows: netsh int ip reset + 重启；Linux: sudo systemctl restart networking 或 sudo ifdown eth0 && sudo ifup eth0）。
    • 检查VMware服务： 确保VMware相关的后台服务（如 VMware NAT Service, VMware DHCP Service）在物理机上正常运行（Windows服务管理器）。

  2. 能ping通但端口无法访问：

    • 虚拟机防火墙： 几乎可以肯定是虚拟机操作系统内部的防火墙阻止了该端口的入站连接，检查并添加允许规则。
    • 虚拟机内服务状态： 确认虚拟机内所需的服务（如Web服务器、SSH服务器）确实已启动并在监听目标端口。

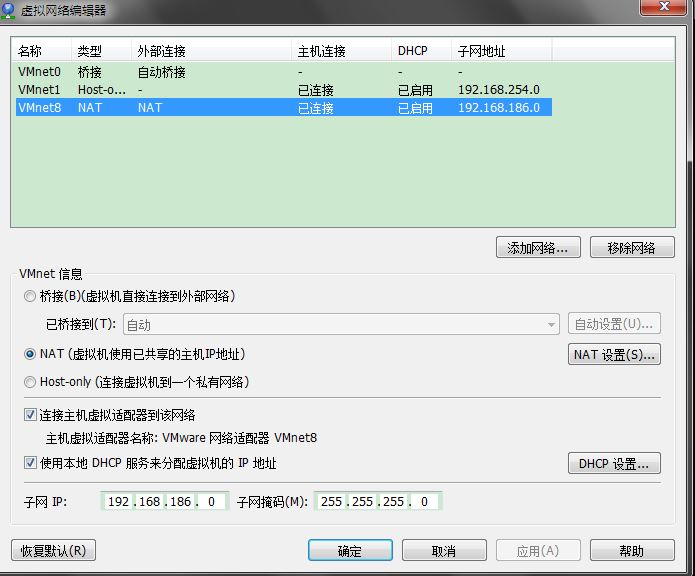

    • NAT模式的高级端口转发 (罕见情况)： 默认情况下，物理机访问虚拟机不需要额外端口转发，因为它们在同一个子网，端口转发主要用于从外部网络（如局域网其他电脑）访问NAT模式下的虚拟机，如果你有这种需求，需要在VMware的“虚拟网络编辑器”中为VMnet8配置NAT设置，添加端口转发规则（将物理机IP的某个端口映射到虚拟机IP的某个端口）。

  3. 虚拟机无法上网：

    • 检查虚拟机获取的网关（必须是虚拟NAT设备的IP，如.2）和DNS设置是否正确。
    • 检查物理机本身是否能正常上网。
    • 检查VMware NAT Service是否运行。
    • 尝试在虚拟机内ping 8.8.8.8（测试基础网络连通性），再ping www.google.com（测试DNS解析）。

NAT模式 vs. 桥接模式 (Bridged)：关键区别

  • NAT模式：
    • 虚拟机使用私有IP（在物理机内部）。
    • 虚拟机共享物理机的IP地址访问外网（通过NAT转换）。
    • 物理机与虚拟机通信通过内部虚拟网络（VMnet8），高效直接。
    • 虚拟机在外部网络中“不可见”，由物理机提供网络保护。
    • 是默认推荐模式,尤其当物理机网络环境复杂（如公司网需要认证）或IP地址有限时。
  • 桥接模式：
    • 虚拟机直接连接到物理机的物理网络。
    • 虚拟机会从物理网络中的路由器/ DHCP服务器获取一个与物理机同网段的IP地址。
    • 虚拟机在网络中表现为一台独立的物理机器。
    • 物理机与虚拟机通信如同与局域网内其他真实机器通信。
    • 需要物理网络中有足够的可用IP地址,且有时会遇到兼容性问题（如某些公共Wi-Fi或企业网络限制）。

VMware的NAT模式通过精巧的内部虚拟网络架构（虚拟交换机、虚拟NAT设备、虚拟DHCP服务器）和关键的VMnet8虚拟适配器，完美地实现了虚拟机访问互联网和与物理主机高效通信的双重目标，理解其私有子网通信的原理是配置和排查的基础，在绝大多数个人开发、测试和学习场景下，NAT模式因其简便性、安全性和对物理网络环境的低侵入性，是最佳且默认的选择，遵循本文的配置和排查指南，你将能轻松建立并维护虚拟机与物理机之间的可靠连接，如遇复杂问题，务必优先检查防火墙设置，并参考VMware官方文档获取最权威的支持。

引用说明：

  • 本文核心概念和技术细节基于VMware官方文档对网络连接模式（特别是NAT模式）的阐述，读者可查阅对应版本的VMware Workstation/Player/Fusion用户手册或知识库文章获取最准确和最新的信息。
  • 关于Windows防火墙配置的具体步骤,参考了Microsoft官方关于Windows Defender防火墙管理的文档。
  • TCP/IP网络基础原理（如IP地址、子网掩码、网关、NAT）参考了广泛认可的网络技术标准文献（如RFC文档）和权威教材（如《TCP/IP详解》）。
