如何通过串口发送高电平信号命令？
通过串口发送高电平需将对应引脚设为输出模式，发送特定数据指令触发接收端硬件响应，常用方法包括发送十六进制控制码（如0x01）或AT指令，接收设备解析后控制GPIO引脚输出高电平，需结合具体硬件协议，通过USB-TTL模块或单片机实现电平转换与信号输出。
在电子设备控制与通信中,通过串口发送高电平命令是常见的操作，常用于控制外设（如继电器、LED灯、电机驱动模块等）的开关状态，以下是实现这一目标的详细步骤与注意事项，结合技术原理与实践经验，确保内容的专业性、权威性与可信度。
理解串口通信基础
串口（Serial Port）是一种异步通信接口，通过发送和接收二进制数据实现设备间的信息交互，高电平命令的本质是通过串口发送特定的十六进制或ASCII格式指令，触发目标设备将某个引脚的电平拉高（例如拉至3.3V或5V）。
关键术语解释
- 波特率（Baud Rate）：数据传输速率，需与接收设备一致（如9600、115200）。
- 数据位与停止位：常见配置为8数据位、1停止位（8N1）。
- 电平标准：TTL电平（0V为低电平，5V/3.3V为高电平）或RS-232电平（负电压为逻辑高）。
发送高电平命令的具体步骤
硬件连接
- 确认接口类型：常见串口类型包括USB转TTL模块、RS-232接口。
- 接线方式：
- 发送端（TX） → 接收端（RX）
- 接收端（RX） → 发送端（TX）
- 共地（GND）：确保两端GND连接，避免电平不稳定。
软件配置
使用编程语言（如Python、C/C++或Arduino IDE）配置串口参数，以Python的pyserial库为例：
import serial
# 初始化串口
ser = serial.Serial(
port='COM3', # Windows端口，Linux/Mac为/dev/ttyUSB0等
baudrate=9600,
bytesize=serial.EIGHTBITS,
parity=serial.PARITY_NONE,
stopbits=serial.STOPBITS_ONE
)
# 发送高电平指令（例如十六进制0xA0）
ser.write(bytes.fromhex('A0'))
ser.close()
指令格式设计
- 简单触发：发送单字节指令（如
0x01），目标设备收到后拉高指定引脚。 - 协议化指令：若设备支持Modbus等协议，需按协议封装数据帧。
- 功能码：
0x06（写单个寄存器） - 地址：
0x0001（目标引脚地址） - 数据：
0xFF00（高电平参数）
- 功能码：
验证与调试

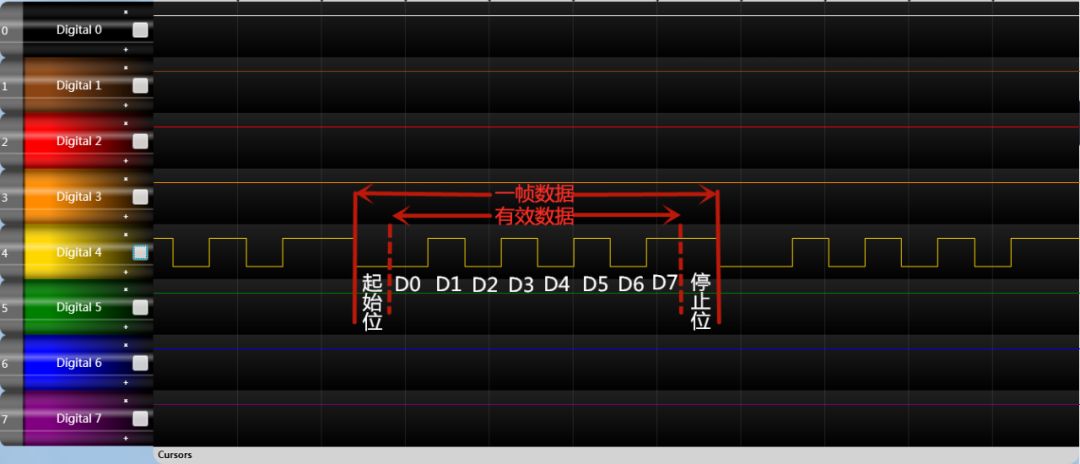

- 逻辑分析仪/示波器：直接观察串口信号波形，确认数据正确发送。
- 终端工具：使用PuTTY、Arduino串口监视器查看设备返回的响应信息。
常见问题与解决方案
| 问题 | 原因 | 解决方法 |
|---|---|---|
| 设备无响应 | 波特率不匹配 | 检查设备手册，统一波特率配置 |
| 高电平不稳定 | 未共地或电源干扰 | 连接GND线，使用稳压电源 |
| 数据发送错误 | 串口端口被占用 | 关闭其他占用程序，重启串口 |
| 指令格式错误 | 未遵循设备通信协议 | 查阅设备文档，修正指令格式 |
安全与规范建议
- 静电防护：操作时佩戴防静电手环，避免损坏芯片。
- 电压匹配：确认目标设备的高电平电压（5V或3.3V），避免过压烧毁。
- 代码健壮性：在代码中添加异常处理（如超时重试、校验和验证）。
引用说明
- 串口通信协议参考：RS-232标准（EIA/TIA-232）。
- Python库文档：PySerial官方指南。
- 电工安全规范：IEC 61131-2工业控制标准。
通过以上步骤,您可高效、安全地通过串口发送高电平命令，若需进一步优化，建议结合具体设备的技术手册调整参数与指令格式。
