单片机物理接口
机物理接口包括GPIO、UART、SPI、I2C等，用于连接传感器、显示屏及外设，实现数据传输与控制功能，是嵌入式系统硬件
机物理接口是连接主控芯片与外部设备的硬件通道,其设计直接决定了系统的扩展能力、通信效率和稳定性，以下是关于单片机物理接口的详细介绍：
基础概念与分类
- 定义：物理接口指实际存在的电气连接点或引脚集合，用于实现单片机与其他器件（如传感器、存储器、显示器等）之间的信号传输，这些接口通常包括电源线、地线、数据线及控制信号线，并遵循特定的电气标准和协议规范。
- 类型划分

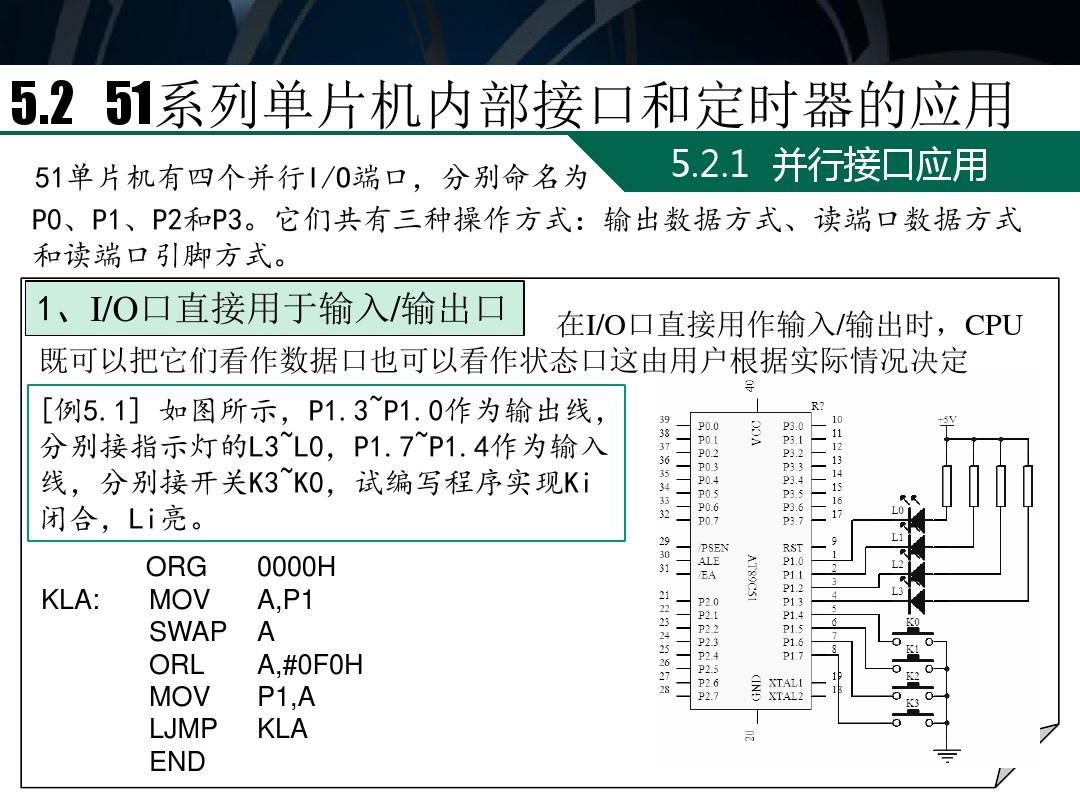

- 并行接口：通过多个引脚同时传输数据，速度快但占用较多IO资源；常见于早期总线设计。
- 串行接口：逐位传输数据，节省引脚且适合长距离通信，如UART、SPI、I2C等。
主流串行接口详解
| 接口名称 | 信号线数量 | 通信模式 | 典型应用场景 | 关键特性 |
|---|---|---|---|---|
| UART | 2 | 异步全双工 | PC调试、蓝牙模块通信 | 无需时钟同步，依赖预设波特率；含起始/停止位确保帧同步 |
| I2C | 2 | 同步半双工 | EEPROM存储芯片、温湿度传感器 | 多设备挂载（7位寻址）、上拉电阻保障信号完整性；主从架构支持双向数据传输 |
| SPI | 4 | 同步全双工 | SD卡驱动、TFT显示屏控制 | 独立片选（CS）实现多设备管理；支持高速传输（CPOL/CPHA配置时序灵活性） |
UART（通用异步收发器）
- 工作机制：仅用TXD发送和RXD接收两根线完成双向通信，数据帧包含起始位（低电平）、可变长度的数据位（常用8位）、可选奇偶校验位及停止位（高电平），当配置为8N1时表示8位数据+无校验+1位停止位。
- 优势局限：结构简单且广泛兼容各类终端设备，但缺乏时钟信号导致双方必须严格保持一致的波特率设置，若用通用IO模拟UART，则需一个输入口和一个输出口分别处理收发操作。
I2C（集成电路总线）
- 协议特点：基于SCL时钟线与SDA数据线构建主从体系，所有设备共享总线，由主机发起通信并生成同步脉冲，从机根据地址响应，总线空闲时需通过外接4.7kΩ上拉电阻将电平拉至高状态。
- 适用场景：适合板内短距离、低速外设扩展，如连接多个环境传感器或OLED屏幕，其多址能力允许同一总线上挂载不同功能的从设备，简化布线复杂度。
SPI（串行外设接口）
- 架构优势：采用MOSI（主→从）、MISO（从→主）、SCK时钟、SS片选四线制，每个从机有独立片选信号，支持一主多从模式，可并行操作多个设备，在驱动TFT屏时，高位速率确保画面实时刷新无延迟。
- 时序配置：通过CPOL（时钟极性）和CPHA（相位）参数调整数据采样时刻，适应不同速度需求的外设交互，相较于I2C，SPI无地址冲突问题，更适合大数据量高速传输场景。
其他专用接口
- RS系列标准接口
- RS-232：采用负逻辑电平（±3V~±15V），最大传输距离约15米，常用于PC与单片机间的调试，因电平不兼容TTL标准，需MAX232芯片进行转换。
- RS-485：差分信号传输增强抗干扰性，支持多点通信，适用于工业现场的长距离数据传输，通过MAX485芯片可实现TTL到RS-485的双向转换。
- 单总线协议（1-Wire）：如DS18B20温度传感器仅需一根数据线即可完成供电与通信，内置ROM存储唯一编码，便于分布式测温系统部署。
- CAN总线：汽车电子领域主流方案，支持多节点竞争式访问和错误检测机制，通过CAN_H/L双线实现差分传输，广泛应用于车辆控制系统、工业机器人等高可靠性要求的场景。
设计注意事项
- 电气匹配：不同接口的电平标准差异显著（如TTL、RS-232、LVDS），跨系统互联时必须使用专用转换芯片以避免信号失真。
- 拓扑结构：I2C总线应避免星型连接以减少电容累积导致的上升沿缓慢问题；SPI从机的SS引脚需保持常态高电平防止误触发。
- 干扰抑制：在噪声环境中优先选用差分传输方案（如RS-485、CAN）；对敏感模拟电路部分实施数字地与模拟地分离设计。
FAQs
Q1: 如何选择适合项目的通信接口？
A: 根据需求权衡速度、距离、设备数量等因素：UART适合简单调试；I2C适配多低速外设；SPI满足高速单机通信；CAN用于复杂工业网络，连接单个Flash芯片优选SPI，而采集多个传感器数据则倾向I2C。
Q2: 为什么I2C总线需要外接上拉电阻？
A: 因为I2C采用开漏输出结构，器件只能主动拉低信号线，上拉电阻可将总线默认状态置为高电平，确保空闲时释放总线控制权，同时为信号提供上升沿所需的驱动能力，典型值为4.7kΩ，兼顾响应
