单片机物理原理

单片机作为一种高度集成的微型计算机系统,其物理原理涉及半导体物理、数字电路、信号处理等多个领域，以下从基础理论到实际应用，系统性解析单片机的物理运行机制。

半导体物理基础

单片机的核心组件均基于半导体材料特性实现,主要包括以下物理机制：

PN结与晶体管原理

• P型/N型半导体：通过掺杂工艺在硅基片中引入三价（硼）或五价（磷）元素，形成空穴或自由电子主导的载流子环境。
• PN结特性：P区与N区交界处形成的耗尽层具有单向导电性，正向偏置时导通（0.7V阈值），反向偏置时截止。
• MOS晶体管：金属-氧化物-半导体结构通过栅极电压控制沟道导通，构成数字开关的基本单元。

CMOS技术优势

• 互补对称结构：PMOS与NMOS交替切换，静态功耗接近零（仅漏电流失耗）。
• 噪声容限：输出高低电平对应0/Vdd，抗干扰能力强于TTL电路。
• 功耗公式：动态功耗 $P = alpha cdot C{load} cdot V{dd}^2 cdot f$（$alpha$为切换频率）。

数字电路核心模块

单片机内部由多层逻辑电路构建,关键模块如下表所示：

模块类型	功能描述	物理实现
组合逻辑电路	算术运算、逻辑判断	多级晶体管串联/并联网络，延迟时间受负载电容影响
时序逻辑电路	状态寄存、时钟同步	触发器（FF）阵列，通过时钟信号边缘触发状态翻转
总线仲裁	地址/数据/控制总线分配	三态门缓冲器实现多设备分时复用

典型电路示例：

• 反相器：CMOS结构下拉/上拉交替工作，延迟时间 $tau propto R{on} cdot C{gs}$。
• 寄存器：D触发器通过透明锁存器实现数据暂存，建立时间需满足 $ge 3tau$。

存储体系物理架构

单片机存储器分为程序存储（ROM）与数据存储（RAM），其物理特性对比如下：

类型	ROM（如Flash）	RAM（如SRAM）
存储介质	浮栅晶体管电荷陷阱	六晶体管触发器环路
读写特性	百次擦写寿命	无限次读写
功耗	低泄漏电流（<1μA）	动态功耗主导（高频切换）
密度	高（单元面积小）	低（需6晶体管/位）

Flash存储机制：通过Fowler-Nordheim隧穿效应注入/移除浮栅电荷，需高压脉冲（12-20V）完成编程。

中央处理器运行原理

CPU作为核心执行单元,遵循以下物理流程：

指令周期

• 取指阶段：PC寄存器指向ROM地址，总线传输延时 $tau_{bus}$。
• 译码阶段：PLA（可编程逻辑阵列）匹配指令操作码。
• 执行阶段：ALU完成加减/逻辑运算，耗时 $tau{ALU} approx 3tau{FF}$。

时钟系统

• 晶振原理：石英切片压电效应产生谐振，经放大器形成方波（典型频率8-48MHz）。
• 时钟树分布：H-tree拓扑平衡各模块时延，skew误差控制在±5ps内。

中断响应

• 优先级编码：硬件比较器直接生成服务序列。
• 向量跳转：ROM中预存中断服务例程入口地址，节省响应时间。

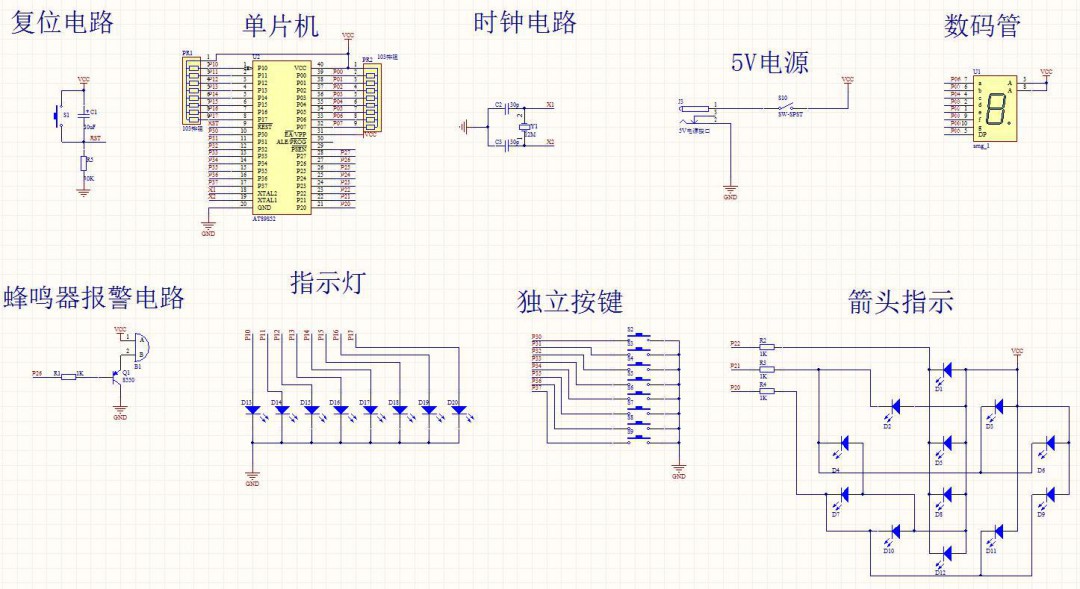

输入输出接口物理层

I/O端口需解决信号匹配与功率驱动问题：

驱动能力

• 推挽结构：上下管交替导通，最大驱动电流达20mA（如STC89C52）。
• 开漏模式：外接上拉电阻，支持多机并行（I²C总线典型应用）。

信号防护

• ESD保护：二极管钳位防止静电击穿（HBM模型耐受≥2kV）。
• 滤波电路：RC网络抑制高频噪声，截止频率 $f_c = frac{1}{2pi RC}$。

电源管理与功耗优化

电源模块需平衡性能与能效：

电压转换

• LDO稳压器：带宽受限（≤10kHz纹波），适合低频应用。
• DC-DC开关：效率>90%（Buck模式），但开关噪声较大。

低功耗设计

• 休眠模式：关闭时钟门控，保留RAM供电（电流降至μA级）。
• 动态调频：根据负载自动调整CPU主频（DVFS技术）。

封装与热力学限制

物理封装影响可靠性与性能：

封装类型	优点	缺点
SMD	自动化贴装，散热良好	维修难度高
DIP	便于焊接，机械强度高	引脚间距大，高频特性差

散热挑战：高频率（>100MHz）下功耗密度达10W/cm²，需采用铜柱导热或风扇强制散热。

FAQs

Q1：单片机与微处理器核心区别是什么？
A1：单片机集成ROM/RAM/IO于一体，专用于嵌入式控制；微处理器（如Intel Core）依赖外部内存，侧重通用计算。

Q2：如何根据物理特性选择单片机？
A2：考虑供电范围（如3.3V低功耗场景）、I/O驱动能力（需匹配传感器负载）、封装尺寸（PCB
