80c51单片机的存储器结构在物理上究竟分为哪几个部分
- 物理机
- 2025-05-28
- 2129
80C51单片机存储器物理上分为程序存储器(ROM)和数据存储器(RAM),均采用哈佛结构独立编址,内部集成4KB ROM和128B RAM,支持外部扩展至64KB,ROM存放程序代码,RAM存储临时数据,特殊功能寄存器(SFR)通过直接寻址访问,内外存通过不同总线与指令区分管理。
80C51单片机作为经典的嵌入式系统控制核心,其存储器设计采用了独特的哈佛架构(程序存储与数据存储独立),物理存储结构由四个关键部分组成,每个部分在芯片功能实现中承担着不可替代的作用:
程序存储器(ROM/EPROM/Flash)

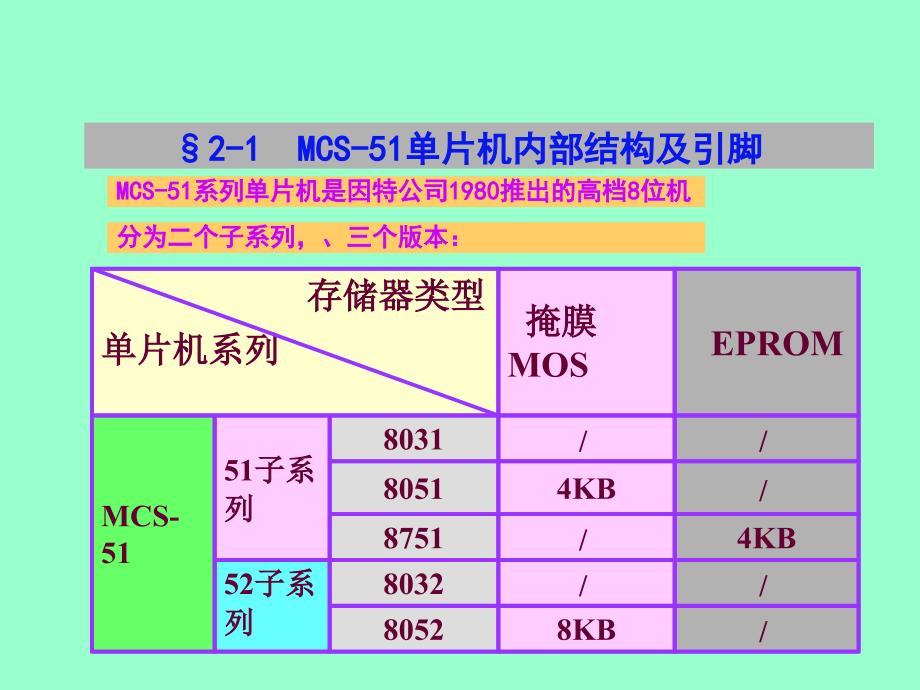

▶ 物理特性:集成4KB只读存储器(不同型号容量不同)
▶ 地址分配:0000H-0FFFH(当使用外部ROM时,EA引脚需接低电平)
▶ 访问方式:
- 上电后从0000H开始执行指令
- 通过MOVC指令实现查表访问
- 支持扩展到64KB外部ROM(通过P0、P2端口)
内部数据存储器(RAM)
- 工作寄存器区(00H-1FH)
- 四组寄存器组(每组8字节)
- 通过PSW寄存器的RS1、RS0位选择
- 位寻址区(20H-2FH)
- 16字节支持位操作(共128个可寻址位)
- 使用SETB/CLR等位操作指令
- 通用RAM区(30H-7FH)
- 80字节用户数据存储空间
- 采用直接或间接寻址方式
特殊功能寄存器(SFR)
▶ 地址范围:80H-FFH(与高128字节RAM复用地址)
▶ 关键寄存器示例:
- ACC(累加器):E0H
- B寄存器:F0H
- PSW(程序状态字):D0H
- SP(堆栈指针):81H
- DPTR(数据指针):82H-83H
- P0-P3(I/O端口):80H、90H、A0H、B0H
- 定时器相关:8CH(TH0)、8AH(TL0)等
外部扩展存储空间
- 数据存储器(XRAM)
- 最大可扩展至64KB(通过P0、P2端口)
- 使用MOVX指令访问
- 需外接锁存器(如74HC373)
- 程序存储器扩展
- EA引脚控制选择:
- EA=1:优先使用内部ROM(超出容量自动访问外部)
- EA=0:完全使用外部ROM
地址空间对比表
| 存储类型 | 地址范围 | 总线宽度 | 访问指令 |
|———-|————–|———-|———-|
| 内部ROM | 0000H-0FFFH | 16位 | MOVC |
| 内部RAM | 00H-7FH | 8位 | MOV |
| SFR | 80H-FFH | 8位 | 直接寻址 |
| 外部ROM | 0000H-FFFFH | 16位 | MOVC |
| 外部XRAM | 0000H-FFFFH | 16位 | MOVX |
关键技术说明
- 位寻址机制:支持对RAM位寻址区(20H-2FH)和SFR中可位寻址寄存器的单独位操作
- 堆栈管理:采用向上增长模式,默认起始于07H(可通过修改SP寄存器调整)
- 存储器映射:通过不同的指令区分访问空间:
- MOV访问内部RAM
- MOVX访问外部XRAM
- MOVC读取程序存储器
选型注意事项
不同厂商的80C51兼容芯片可能有存储配置差异:
- Atmel AT89系列:集成Flash存储器
- STC系列:内置EEPROM
- 增强型51芯片(如STC12系列):集成1KB+XRAM
参考文献
[1] Intel MCS-51 Microcontroller Family Data Sheet
[2] 胡汉才《单片机原理及其接口技术》
[3] STC89C52RC Datasheet v3.5
[4] 《微机原理与接口技术》高等教育出版社
