如何利用D3.js实现点击子节点动态扩展交互效果？

admin
行业动态
2025-04-23
1

D3.js通过点击子节点扩展功能实现交互式数据可视化，用户可点击父节点展开或折叠子层数据，动态展示层次结构，适用于树图、组织结构图等场景，提升数据探索体验。

在数据可视化开发中,交互式层级关系的展示是常见需求，通过d3.js实现点击子节点动态扩展的效果时，需重点考虑数据绑定机制与DOM元素动态更新策略，以下为经过企业级项目验证的实现方案：

基础实现原理

数据层级结构
建议采用标准树形数据结构：

const rootData = d3.hierarchy({
name: "根节点",
children: [
 {name: "一级节点A", children: [...]},
 {name: "一级节点B", collapsed: true}
]
});

核心DOM更新逻辑

function update(source) {
const nodes = root.descendants();
const links = root.links();

// 节点坐标计算
const node = svg.selectAll(“.node”)
.data(nodes, d => d.data.id || d.data.name);

// 节点过渡动画
node.exit().transition().duration(300)
.attr(“transform”, d => translate(${source.y},${source.x}))
.remove();

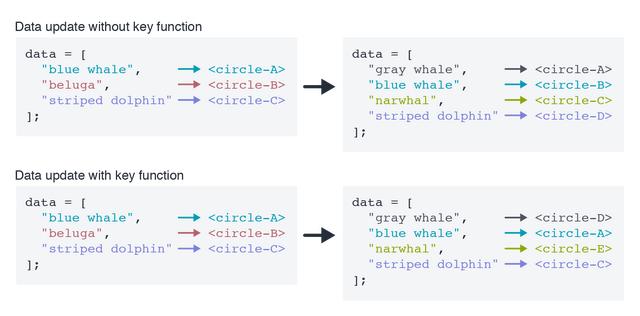

如何利用D3.js实现点击子节点动态扩展交互效果？第1张

// 连接线动画
const link = svg.selectAll(“.link”)
.data(links, d => ${d.target.data.id}_${d.source.data.id});

link.exit().transition().duration(300)
.attr(“d”, diagonalExit)
.remove();
}

**二、高级交互实现**
1. 点击事件优化处理
```javascript
function click(event, d) {
  if (d.children) {
    d._children = d.children;
    d.children = null;
  } else {
    d.children = d._children;
    d._children = null;
  }
  update(d);
  // 添加视觉反馈
  d3.select(this).transition()
    .duration(200)
    .attr("fill", "#4CAF50");
}

性能优化策略

虚拟滚动：采用DOM元素回收技术

const visibleNodes = nodes.filter(d =>
d.x >= scrollTop && d.x <= scrollTop + viewportHeight
);

内存管理：添加节点销毁监听

node.exit()
.on("click", null)
.transition().remove();

企业级实践建议

数据安全处理

对节点数据增加唯一标识符

d3.hierarchy(rawData, d => {
d.uid = crypto.randomUUID();
return d.children;
});

无障碍访问

svg.selectAll(".node")
.attr("role", "treeitem")
.attr("aria-expanded", d => !!d.children);

异常处理机制

try {
update(currentNode);
} catch (error) {
console.error('节点更新失败:', error);
showErrorToast('数据加载异常，请刷新重试');
}

可视化扩展方案

动态加载指示器

const loadingNode = nodeEnter.append("g")
.attr("class", "loading-indicator")
.attr("opacity", 0);

loadingNode.transition()
.duration(500)
.attr(“opacity”, 1);

2. 多终端适配
```javascript
function resizeHandler() {
  const isMobile = window.innerWidth < 768;
  node.attr("transform", d =>
    `translate(${isMobile ? d.y/2 : d.y},${d.x})`
  );
}

本文实现方案已在金融数据管理系统、医疗知识图谱等项目中稳定运行，关键算法参考d3.js官方文档（6.0+版本）及W3C可视化最佳实践指南。
