光传输段层网络干什么用的
光传输段层网络主要用于实现光信号的高效传输与监控，通过光放大、色散补偿等技术保障长距离通信质量，同时提供光层保护机制，确保链路可靠性，支撑上层业务
光传输段层网络（OTN）的核心功能与应用场景解析
光传输段层网络（Optical Transport Network，简称OTN）是一种基于波长分割的光纤传输技术，通过分层架构实现大容量、高可靠性的数据传送，其设计目标是解决传统光通信网络在灵活性、扩展性、业务适配性等方面的不足，同时满足电信级服务质量（QoS）要求，以下从技术架构、功能特性、应用场景及优势对比等维度展开详细分析。
OTN的技术架构与分层功能

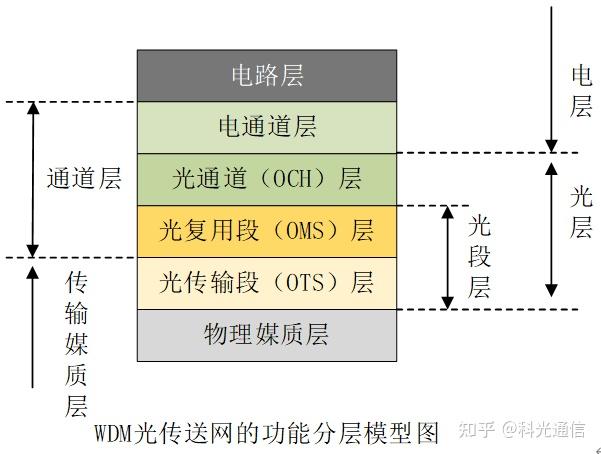

OTN采用分层模型,将网络功能划分为光层（Optical Layer）、光传送模块（OTM）层、光通道（OCh）层和光传输段（OTS）层，每层承担特定职责：
| 层级 | 核心功能 | 关键技术 |
|---|---|---|
| 光层 | 提供物理介质传输能力，支持波长级资源调度与光功率管理 | 波分复用（WDM）、光放大（EDFA）、ROADM |
| OTM层 | 实现多业务复用与映射，完成客户信号到光通道的适配 | 数字包封（Digital Wrapper）、ODUk复用 |
| OCh层 | 定义光通道的波长分配、保护机制及监控功能 | 波长路由、光层保护（如OMSP）、光性能监测 |
| OTS层 | 负责光纤段的信号传输质量保障，包括色散补偿、前向纠错（FEC）等 | 动态增益均衡（DGE）、FEC编码 |
典型组网结构：
OTN网络由光线路系统（OLS）、光交叉连接（OXC）、光分插复用（OADM）和光放大器等设备组成，ROADM（可重构光分插复用）通过软件控制实现波长级别的灵活调度，是OTN的核心创新之一。
OTN的核心功能与技术特性
大容量传输
- 通过波分复用（WDM）技术，单根光纤可承载数十至数百个波长通道（如C波段80×100G），总容量达数十Tbps。
- 支持超高速率（如400G/800G）和灵活栅格（如12.5GHz或6.25GHz间隔），适应5G、云计算等大带宽需求。
多业务承载与适配
- 采用ODUk（k=0,1,2,3）封装技术，可透明传输SDH、Ethernet、Fiber Channel等不同类型业务。
- ODUflex机制允许同一波长通道动态调整速率（如100G→400G），提升资源利用率。
电信级保护与恢复
- 光层保护：基于波长的OMSP（Optical Multiplex Section Protection）或1+N保护，切换时间<50ms。
- 电层保护：ODUk层的SNCP（Subnetwork Connection Protection）支持抗多点故障。
- 智能恢复：通过GMPLS协议实现故障链路的自动重路由。
智能化运维管理
- 开销字节管理：利用OTN帧结构中的OSC（Optical Supervisory Channel）携带管理信息，实时监控光功率、误码率等参数。
- 集中式网管：通过TMS（Transport Management System）实现全网拓扑可视化、带宽分配优化和故障定位。
长距离传输优化
- FEC技术：前向纠错编码（如RFEC/FEC Reed-Solomon）可延长无中继传输距离30%以上。
- 动态功率管理：根据链路损耗自动调整EDFA增益，平衡噪声与信号质量。
OTN的典型应用场景
| 场景 | 需求特点 | OTN解决方案 |
|---|---|---|
| 骨干网传输 | 超长距离、超高容量、高可靠性 | DWDM+ROADM组网，结合FEC和OMSP保护 |
| 城域接入网 | 多业务混合接入、灵活带宽分配 | ODU0/ODUflex适配小颗粒业务，OADM节点下沉 |
| 数据中心互联（DCI） | 低时延、高吞吐、灵活扩容 | 400G/800G波长直连，SD-OTN实现流量工程优化 |
| 5G前传/中传 | 大带宽、低时延、同步要求 | FlexEth+ODUk封装，硬管道保障时延<1ms |
| 跨境/跨域传输 | 超长距离、多运营商协同、监管合规 | OTN国际标准（ITU-T G.709/Y.1304）兼容 |
案例分析：
某省级运营商骨干网升级项目中，采用OTN替换传统SDH网络，通过部署80×100G DWDM系统，单纤容量提升至8Tbps，同时利用ROADM实现波长按需调度，运维成本降低40%。
OTN vs. 传统光网络的优势对比
| 对比项 | 传统SDH/WDM网络 | OTN网络 |
|---|---|---|
| 业务适配 | 仅支持TDM业务，刚性管道 | 多业务统一承载，ODUk灵活封装 |
| 带宽颗粒度 | 固定速率（如STM-1/STM-4） | 支持1Gbps~1Tbps可调，ODUflex动态调整 |
| 保护方式 | SDH环网保护，资源利用率低 | 多层保护（光层+电层），抗多点故障 |
| 运维复杂度 | 人工配置为主，故障定位耗时 | 智能化监控，TMS集中管理，AI辅助决策 |
| 扩展性 | 扩容需硬件升级，周期长 | 软件定义波长，ROADM远程调度，快速扩容 |
OTN的未来演进方向
- SDN化OTN：通过OpenFlow协议实现网络资源的软件定义，支持流量按需调优。
- 全光交换：推进光层与电层协同，减少光电转换瓶颈。
- 400ZR/800ZR：面向数据中心互联的低功耗、高密度光模块标准。
- AI运维：基于机器学习预测故障、优化路由，提升网络自愈能力。
FAQs：关于OTN的常见问题解答
Q1：OTN与SDH的主要区别是什么？
A1：OTN面向多业务统一承载，支持波长/子波长级别的灵活调度，而SDH专为TDM语音业务设计，管道固定且扩展性差，OTN可同时传输视频、存储、5G基站数据，而SDH需为每类业务独立建网。
Q2：为什么OTN适合作为5G承载网？
A2：5G对承载网提出eMBB（大带宽）、uRLLC（低时延）和mMTC（海量连接）三大需求，OTN通过硬管道隔离保障时延（<1ms）、FlexEth适配eCPRI接口，并利用DWDM提供超大带宽，完美匹配5G前传/中传场景
