光传输段层网络不可用
光传输段层网络不可用，需排查设备故障、光纤链路中断或配置参数异常，建议检测光功率、核对拓扑配置并重启关键节点
光传输段层网络不可用的原因分析与处理方案
光传输段层网络

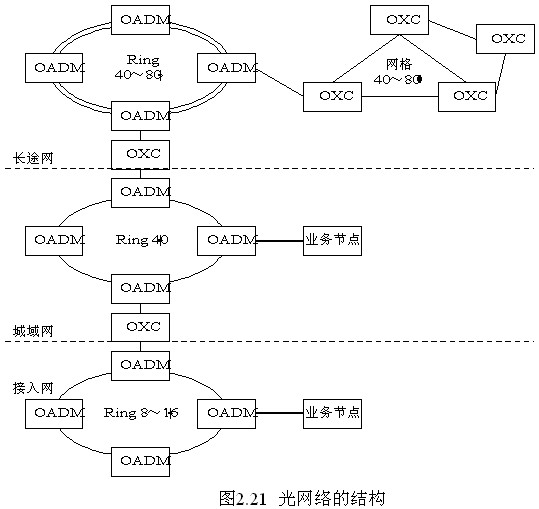

光传输段层网络（Optical Transport Section Layer Network）是光通信系统中负责物理介质传输的核心层，主要承担光信号的传输与放大功能，其典型架构包括光纤链路、光放大器（如EDFA）、光交叉连接（OXC）设备以及波分复用（WDM）系统，当该层网络出现不可用时，可能导致业务中断、信号衰减或误码率上升等问题，直接影响上层业务的稳定性。
光传输段层网络不可用的常见原因
| 故障类型 | 典型现象 | 可能原因 |
|---|---|---|
| 光纤链路中断 | 光功率骤降为-50dBm以下，OTU单板LOS告警 | 光纤物理损伤（如挖掘、挤压）、连接器脱落、光缆被切断 |
| 设备硬件故障 | 光放大器输出功率异常，OMU单板LD告警 | 激光器老化、光模块损坏、电源模块失效、温度过高导致器件失效 |
| 光功率异常 | 接收端光功率低于阈值（如-20dBm），误码率升高 | 光纤弯曲半径过小、连接器被墙、衰减过大（如超过20dB） |
| 色散补偿失效 | 高速信号（如100G/400G）出现严重误码，DCM模块告警 | 色散补偿模块（DCM）参数配置错误、光纤类型不匹配（如G.652与G.655混用） |
| 非线性效应 | 长距离传输后OSNR劣化，EVM指标超标 | 入纤光功率过高（超过+17dBm）、光纤非线性效应（如四波混频FWM）未抑制 |
| 外部环境影响 | 光功率波动剧烈，OTDR测试曲线异常 | 温度骤变导致光纤折射率变化、光缆受潮进水、鼠咬或虫蛀破坏光纤 |
故障排查与定位方法
告警分析
- 通过网管系统查看告警信息（如LOS、LD、SD），结合性能数据（光功率、OSNR）初步定位故障段落。
- 示例：若某站点OTU单板上报LOS告警，且上游站点光功率输出正常，则故障可能集中在两站之间的光纤链路。
光功率测试
- 使用光功率计测量发送端与接收端的光功率值,对比标准范围（如单波-5~-10dBm）。
- 若发送端正常但接收端功率过低,需检查光纤衰减或连接器状态。
OTDR测试
- 对光纤链路进行双向OTDR测试,识别断点位置与衰减分布。
- 典型断点特征：反射事件（如连接器脱落）、非反射事件（如光纤弯曲或熔接不良）。
光谱分析
使用光谱分析仪（OSA）检查信道功率平坦度与OSNR值，判断是否存在非线性噪声或放大器增益失衡。
设备自检
对光放大器、波分复用器等关键单板进行软复位或环回测试，排除硬件故障。
典型故障处理流程
案例：某骨干光缆中断导致段层网络不可用
故障现象
- 网管显示多个OTU单板LOS告警,业务中断。
- 光功率计测试显示接收端光功率低于-50dBm。
排查步骤
- 步骤1：调取光缆路由图，确认故障段落（如某公路施工路段）。
- 步骤2：现场检查光缆外观，发现光缆外皮破损且光纤暴露。
- 步骤3：使用OTDR测试定位断点，确认光纤在距A站3.2公里处全反射。
- 步骤4：开挖修复光缆，重新熔接光纤并清洁连接器。
恢复验证
- 测试光功率恢复至-8dBm（符合设计值）。
- 检查业务倒换记录,确认保护通道已自动切换。
- 持续监控OSNR与误码率,确保稳定运行。
预防性维护措施
| 措施类型 | 实施方法 |
|---|---|
| 冗余设计 | 部署双路由光缆或1+1光复用保护，避免单点故障导致全网不可用 |
| 定期巡检 | 每季度检查光纤连接器清洁度、光缆挂钩松动情况，使用OTDR扫描隐性损伤 |
| 环境监控 | 在管道光缆关键节点部署温湿度传感器，预警进水或鼠害风险 |
| 参数优化 | 根据光纤类型（如G.654.E）调整色散补偿模块参数，控制入纤光功率≤+14dBm |
| 备件管理 | 储备常用光模块、光纤跳线及熔接工具，缩短故障修复时间 |
相关问答FAQs
问题1：如何快速判断光传输段层网络是否出现故障？
答：可通过以下步骤快速判断：
- 检查网管告警（如LOS、LD、SD）；
- 使用光功率计测量收发光功率是否超出正常范围；
- 观察业务状态（如VCC通道是否中断）；
- 调取OTDR测试结果,确认光纤链路完整性。
问题2：光传输段层网络出现非线性效应时应如何处理？
答：处理方法包括：
- 降低入纤光功率（如从+17dBm调整至+14dBm）；
- 优化放大器增益平坦度,避免局部信号过强；
- 启用拉曼放大或相位调制技术抑制非线性噪声；
- 更换低非线性效应的光纤类型（如G.654.E）。
