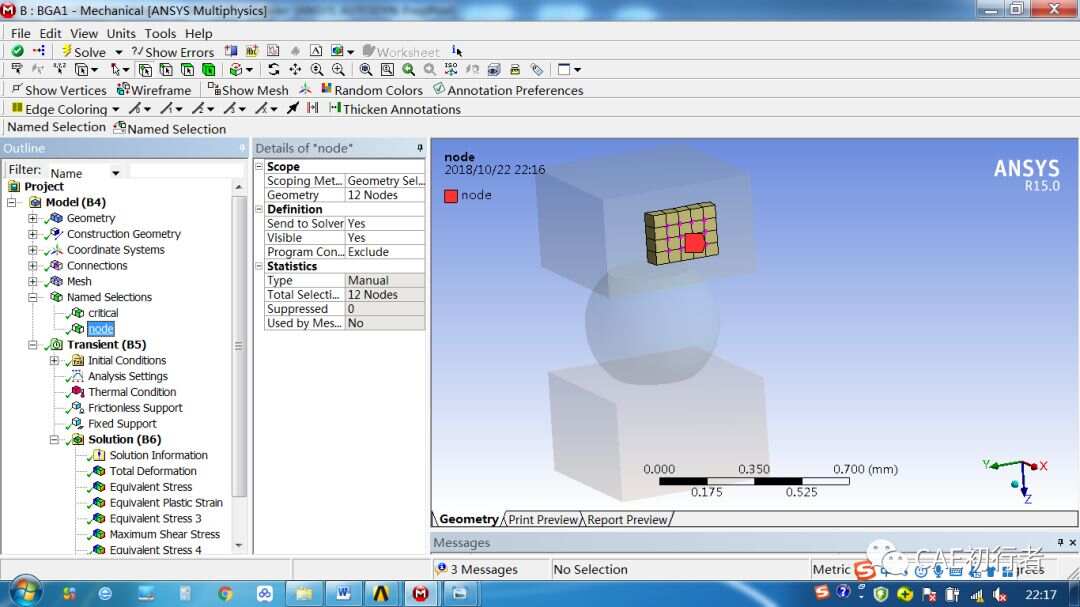

理解 ANSYS 中的 DO 循环：自动化重复任务的利器

在 ANSYS APDL（ANSYS Parametric Design Language）中进行建模、加载、求解或后处理时，经常会遇到需要重复执行一系列相似操作的情况，手动重复这些操作不仅效率低下，而且容易出错，这时，*DO 命令（及其配套命令）就成为了你的强大助手，它允许你创建循环结构，自动化执行重复任务，极大地提高工作效率，尤其是在参数化研究、批量处理模型变体或网格细化等场景中。

什么是 DO 命令？

*DO 命令是 ANSYS APDL 中用于创建循环结构的关键字，它定义了一个循环的开始，指定一个循环变量、该变量的起始值、结束值以及每次循环后变量的增量（步长），在 *DO 和对应的 *ENDDO 命令之间包含的 APDL 命令序列，将会被重复执行，每次执行时循环变量都会取一个新的值（根据起始、结束和步长确定）。

基本语法结构

一个完整的 DO 循环结构如下：

*DO, Par, IVAL, FVAL, INC
    ! 在这里放置需要重复执行的 APDL 命令
    ! 这些命令通常会用到循环变量 'Par'
    ! 参数化建模、加载、求解命令等...
*ENDDO

• *`DO,`**: 循环开始的命令关键字。
• Par: 循环变量名，这是一个你定义的参数名（I, J, LOOPID, ANGLE 等），在循环体内，你可以像使用普通参数一样使用它（%Par% 或 Par，取决于 ANSYS 版本和上下文）。
• IVAL: 循环变量的起始值，可以是数字、参数或表达式（结果为数字）。
• FVAL: 循环变量的结束值，循环变量达到或超过（取决于步长正负）此值时，循环停止，同样可以是数字、参数或表达式。
• INC: 增量（步长），每次循环后循环变量增加（或减少）的量，默认为 1（如果省略），可以是正数（递增）或负数（递减）。
• *`ENDDO`循环结束**的命令关键字，它标志着需要重复执行的命令块的结束。

关键要素详解

1. 循环变量 (Par):

   • 它只是一个,用来在循环体内代表当前循环的计数值（或按步长变化的值）。
   • 在循环体内,你可以用它来：
     • 控制几何尺寸（如 RAD%I%）。
     • 指定加载位置或大小（如 F, NODE%J%, FY, FORCE*%J%）。
     • 选择不同的组件或集合（如 CMGRP, MYCOMP%LOOP%, ...）。
     • 生成不同的文件名（如 SAVE, Model_Version_%ANGLE%, db）。
     • 作为数组索引（如 MYARRAY(%I%,1) = ...）。
   • 循环变量在循环结束后仍然保留其最后的值。

2. 起始值 (IVAL)、结束值 (FVAL)、步长 (INC):

   • 它们决定了循环执行的次数和循环变量 Par 的变化序列。
   • 循环次数计算： N = INT((FVAL - IVAL) / INC) + 1 （注意：当 INC 为负时，确保 FVAL < IVAL）。
   • 示例：
     • *DO, I, 1, 5, 1 -> I 取值 1, 2, 3, 4, 5 (循环5次)
     • *DO, ANG, 0, 90, 15 -> ANG 取值 0, 15, 30, 45, 60, 75, 90 (循环7次)
     • *DO, COUNT, 10, 1, -2 -> COUNT 取值 10, 8, 6, 4, 2 (循环5次，注意结束值 1 不会被达到，因为从 2 减 -2 到 0 < 1 停止)

核心使用步骤

1. 定义循环参数： 明确你需要变化的量是什么（尺寸、角度、位置编号、力的大小等），这决定了循环变量 Par 的角色。
2. 确定变化范围： 设定循环变量的起始值 (IVAL)、结束值 (FVAL) 和步长 (INC)。
3. 编写循环体： 在 *DO 和 *ENDDO 之间，编写需要重复执行的 APDL 命令序列。关键： 确保在这些命令中适当地使用循环变量 Par 来实现参数化操作。
   • 用 %Par% 构造包含变量值的参数名 (R%I%)。
   • 直接用 Par 进行数学计算 (X_LOC = BASE + Par * SPACING)。
   • 用 Par 作为数组索引 (PRESSURE(Par) = ...)。
   • 用 Par 生成文件名 (SAVE, 'file_'%Par%'_iter', db)。
4. 执行循环： 运行包含 *DO 循环的 APDL 脚本或命令流。

实用示例

示例 1：创建一排孔

! 定义基本参数
NUM_HOLES = 5       ! 孔的数量
X_START = 0         ! 第一个孔的X坐标
Y_COORD = 0         ! 所有孔的Y坐标
SPACING = 10        ! 孔间距
HOLE_RAD = 2        ! 孔半径
! 创建一块板 (假设在XY平面工作)
RECTNG, 0, (NUM_HOLES-1)*SPACING + 2*HOLE_RAD, -5, 5
! 使用DO循环钻孔
*DO, I, 1, NUM_HOLES, 1      ! I 从 1 到 5, 步长 1
    X_CENTER = X_START + (I-1)*SPACING  ! 计算当前孔中心X坐标
    CYL4, X_CENTER, Y_COORD, HOLE_RAD  ! 在当前位置创建圆
*ENDDO
! 进行布尔减操作 (在循环外执行一次即可)
ASBA, 1, ALL        ! 假设板是面1，所有圆是其他面

示例 2：施加阶梯载荷

! 定义载荷步数和载荷值数组 (假设已定义数组 FORCE_VAL(5))
! FORCE_VAL(1)=100, FORCE_VAL(2)=200, ... FORCE_VAL(5)=500
! 定义加载的节点 (假设节点编号为 100)
NODE_ID = 100
! 使用DO循环进行多载荷步求解
/SOLU                         ! 进入求解器
ANTYPE, STATIC                 ! 静态分析
*DO, LSTEP, 1, 5, 1           ! LSTEP 从 1 到 5
    F, NODE_ID, FY, FORCE_VAL(LSTEP)  ! 施加当前载荷步的力
    TIME, LSTEP                ! 设置载荷步时间 (可选，用于标识)
    SOLVE                      ! 求解当前载荷步
*ENDDO
FINISH                        ! 退出求解器

示例 3：参数化扫描并保存结果

! 定义要扫描的角度参数
*DIM, ANGLES, ARRAY, 4        ! 创建数组 ANGLES(4)
ANGLES(1) = 0                 ! 角度值 0度
ANGLES(2) = 15                ! 15度
ANGLES(3) = 30                ! 30度
ANGLES(4) = 45                ! 45度
! 获取数组大小
*GET, NUM_ANGLES, PARM, ANGLES, DIM, X ! 获取ANGLES数组X维度大小
! 循环扫描每个角度
*DO, IDX, 1, NUM_ANGLES, 1    ! IDX 从 1 到 NUM_ANGLES (4)
    ! 1. 根据当前角度修改模型 (假设有个参数叫 BEAM_ANGLE)
    BEAM_ANGLE = ANGLES(IDX)
    ! ... (此处放置根据 BEAM_ANGLE 更新几何模型的命令, 例如旋转关键点、线等) ...
    ! 2. 求解模型
    /SOLU
    SOLVE
    FINISH
    ! 3. 后处理 (例如获取最大应力)
    /POST1
    SET, LAST
    *GET, MAXS_%IDX%, SORT, , MAX, S, EQV  ! 获取当前角度下的最大等效应力，存入参数 MAXS_1, MAXS_2...
    ! 4. 保存结果数据库 (可选)
    SAVE, 'BeamModel_Angle_'%ANGLES(IDX)%'deg', db ! 保存为 BeamModel_Angle_0deg.db 等
    FINISH ! 退出后处理器
*ENDDO
! 循环结束后，可以输出或处理所有 MAXS_* 参数
*VPLOT, MAXS1, MAXS2, MAXS3, MAXS4

重要注意事项与最佳实践

1. 嵌套循环： *DO 循环可以嵌套使用（一个循环套在另一个循环里面），内层循环会为外层循环的每一次迭代完整执行其所有循环次数，谨慎使用，避免过度嵌套导致计算量剧增。
2. *CYCLE 和 *EXIT：
   • *CYCLE：在循环体内遇到此命令时，会跳过当前循环中 *CYCLE 之后的所有命令，直接进入下一次循环（循环变量按步长更新）。
   • *EXIT：在循环体内遇到此命令时，会立即终止整个循环的执行，跳到 *ENDDO 之后的命令继续执行，通常与条件判断（*IF）结合使用。
3. 效率考虑： 对于非常大量的循环（如数百万次），APDL 循环可能不是最高效的方式，尤其是在涉及大量数据库操作（如选择实体）时，考虑使用 V* 命令（向量化操作）或优化循环体内的操作。
4. 清晰命名： 给循环变量 (Par) 和循环体内创建的参数（如 MAXS_%IDX%）起有意义的名字，提高代码可读性。
5. 注释： 在循环开始前和循环体内添加清晰的注释，说明循环的目的、变量的含义以及关键步骤。
6. 测试： 先用小的循环次数（如 2-3 次）测试你的循环逻辑是否正确，确认模型更新、加载、求解和后处理都按预期工作，然后再进行完整循环。
7. 错误处理： 在关键操作（如 SOLVE）后检查 /STATUS, SOLU 或使用 *GET 获取求解状态信息，必要时结合 *IF 和 *EXIT 处理求解失败的情况。
8. 参数作用域： 在循环体内定义的参数（使用 赋值）在循环外部也是可见和可用的（除非在子程序内定义），在循环体内创建的组件、集合等数据库实体，其名称通常需要包含循环变量以保证唯一性。

*DO 命令是 ANSYS APDL 实现自动化、参数化分析的核心工具之一，通过熟练掌握其语法（*DO, Par, IVAL, FVAL, INC … *ENDDO）和应用技巧（合理使用循环变量、嵌套、*CYCLE/*EXIT），你可以高效地处理重复性任务，进行设计探索（如参数扫描）、批量处理模型变体、自动化网格研究等复杂工作流程，遵循清晰的命名、注释和测试的最佳实践，将确保你的循环脚本健壮、易读且易于维护，显著提升你在 ANSYS 中的分析能力和效率。
