3D圆角命令如何使用？
在3D建模软件中，圆角命令通常位于编辑工具中，选中需要处理的边线或面，应用圆角命令，输入所需半径值即可将尖锐边缘平滑为圆弧过渡。
圆角命令的核心作用
- 消除尖锐边：将90°直角转化为圆弧过渡,避免应力集中。
- 美学优化：为产品设计添加流畅曲线（如手机边框、家具边角）。
- 制造准备：符合机械加工/3D打印的工艺要求。

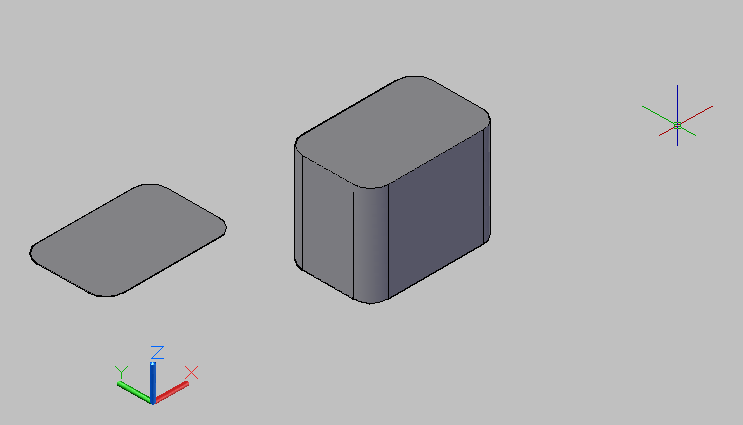

通用操作步骤（以立方体棱边为例）
步骤1：进入圆角命令
- AutoCAD：命令行输入
FILLET→ 选”半径(R)” → 输入数值 - SolidWorks/Fusion 360：工具栏点击”圆角”图标（弧形符号）
步骤2：设置参数
| 参数项 | 推荐值 | 作用说明 |
|---|---|---|
| 半径值 | 1-5mm（示例） | 决定圆弧大小，需小于边长 |
| 选择模式 | 边/面/环 | 灵活控制应用范围 |
| 过渡类型 | 平滑/连续 | 影响相邻面的连接方式 |
步骤3：选择目标边缘
- 点击需圆角的棱边（支持多选）
- 高级技巧：
→ 按住Ctrl可跳过不相连的边
→ 使用”环选择”自动选中闭合边界

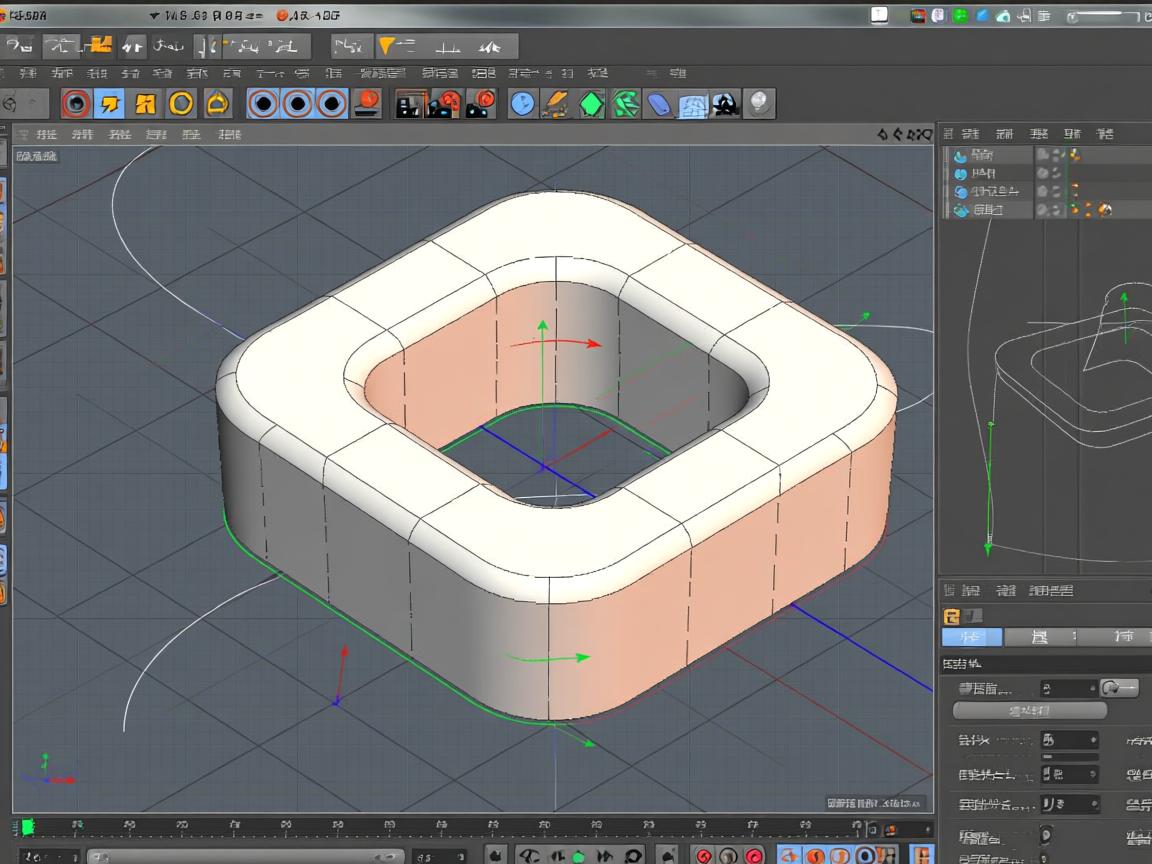

步骤4：生成与调整
- 预览效果 → 确认执行
- 失败处理：若报错，检查是否：
- 半径值 > 边缘长度
- 相邻面角度过小
- 模型存在破面（需修复几何）
不同场景的应用技巧
场景1：不等半径圆角（阶梯圆角）
- 操作：为同一棱边设置多个半径值
（如：边角处R=3mm，中部R=1mm） - 适用：汽车保险杠、手柄握持部位
场景2：面圆角 vs 边圆角
| 类型 | 选择对象 | 优势 |
|---|---|---|
| 边圆角 | 单条/多条边 | 精准控制局部 |
| 面圆角 | 两个相邻面 | 自动处理复杂交汇区域 |
场景3：可变半径圆角
- 在SolidWorks中：启用”变半径参数” → 在边上添加控制点 → 分段设置半径值
（用于流体造型如飞机翼身融合）
常见问题解决方案
-
圆角扭曲/破面
→ 检查模型间隙：使用”缝合曲面”修补
→ 降低半径值或尝试”弦高”参数优化 -
锐边残留
→ 开启”过度修剪”选项（Fusion 360）
→ 添加辅助圆角路径
-
性能卡顿
→ 简化高频细分：勾选”保持锐边”（避免不必要计算）
专业建议
- 逆向圆角：对凹槽边缘使用”内圆角”（Inverted Fillet）增强结构强度
- 参数化设计：将半径值关联变量（如
R=厚度*0.2），便于后期修改 - 渲染前必做：为所有可见边添加R0.3mm微圆角，消除不真实锐利反光
引用说明：本文操作基于AutoCAD 2025、SolidWorks 2022及Fusion 360的官方文档，部分技巧参考机械设计手册ASME Y14.5-2018标准,实际界面可能因软件版本略有差异。
通过灵活应用圆角命令，3D模型可实现从”几何块”到”工业级产品”的蜕变，建议在实践中结合倒角（Chamfer）命令，处理非圆弧过渡需求，全面提升建模效率。
