拓扑命令如何使用？
拓扑命令主要用于自动发现网络设备间的连接关系，生成可视化网络结构图，它通过扫描和分析设备接口信息（如ARP、CDP、LLDP）来确定节点互连状态，辅助网络管理员进行故障排查和拓扑管理。
拓扑命令的核心价值
在网络运维中，拓扑发现命令是定位设备连接关系、诊断链路故障的关键工具，它能可视化网络结构，帮助管理员快速掌握设备间的物理与逻辑路径。
️ 常用场景与命令详解
场景1：基础拓扑发现（Cisco环境）

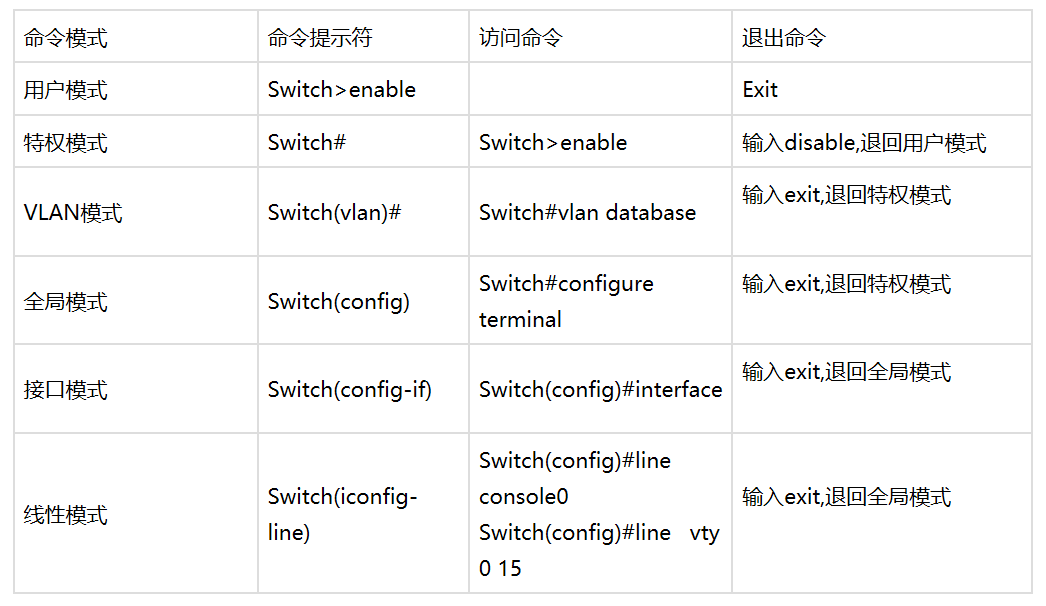

# 查看直连设备信息 Switch# show cdp neighbors Device ID Local Interface Hold-time Capability Platform Port ID Router1 Gig 0/1 150 R S I CSR1000V Gig 0/0 # 显示详细链路信息（含IP、设备型号） Switch# show cdp neighbors detail
输出关键字段
Device ID：对端设备名称Port ID：对端设备接口Platform：设备型号（如WS-C2960X）
场景2：跨厂商拓扑发现（标准协议）
# 启用LLDP协议（需设备支持） Switch(config)# lldp run # 查看LLDP邻居 Switch# show lldp neighbors ------------------------------------------------------------------ Capability codes: R=Router, B=Bridge, H=Host Device ID Interface Hold-time Capability Port ID Firewall-01 Gi1/0/1 120 B eth0/1
注意事项
- 华为设备命令：
display lldp neighbor brief- H3C设备命令：
display lldp neighbor-information
场景3：逻辑路径追踪（路由级拓扑）
# 追踪数据包路径（跨三层设备）
C:> tracert www.example.com
Linux$ traceroute 203.0.113.5
# 显示路由表拓扑（Cisco）
Router# show ip route
Codes: C - connected, S - static, O - OSPF
10.1.1.0/24 via 192.168.1.1, GigabitEthernet0/1 # 下一跳地址及出口接口
️ 操作风险预警
- 生产环境慎用
tracert- ICMP探测可能触发安全设备告警
- 推荐改用
tcptraceroute（TCP SYN探测）
- 协议兼容性
- 老旧设备可能仅支持CDP，需提前确认协议状态：
Switch# show cdp # 检查CDP运行状态 Switch# show lldp # 检查LLDP状态
- 老旧设备可能仅支持CDP，需提前确认协议状态：
高级技巧：拓扑自动化
# Python示例：通过NAPALM库获取拓扑（需安装napalm库）
from napalm import get_network_driver
driver = get_network_driver('ios')
with driver('192.168.1.1', 'admin', 'password') as device:
print(device.get_lldp_neighbors()) # 输出JSON格式拓扑数据
适用场景：自动化巡检、网络文档生成
最佳实践总结
| 操作目标 | 推荐命令 | 关键参数 |
|---|---|---|
| 二层拓扑发现 | show cdp neighbors detail |
关注Port ID/Platform |
| 混合网络拓扑 | show lldp neighbors |
检查Capability字段 |
| 路径延迟诊断 | traceroute -T -p 443 |
-T使用TCP模式 |
重要提示
- 权限控制：拓扑命令可能暴露网络架构，限制非授权用户访问
- 协议安全：在互联网边界设备禁用CDP/LLDP（命令：
no cdp run） - 版本差异：华为/Juniper等设备命令语法不同，参考厂商文档
引用说明：本文技术要点依据Cisco IOS XE 17.3、RFC 2922（Ping/Traceroute标准）、IEEE 802.1AB（LLDP协议）及NAPALM开源库文档。
