CAD中AR阵列命令如何使用？

CAD中AR命令的使用详解

AR（阵列）命令是AutoCAD中复制对象的强大工具，可高效创建规则排列（矩形、环形或路径阵列），以下是详细操作指南，适用于AutoCAD 2012及以上版本（新版界面）：

基础操作步骤

1. 启动命令

   • 输入 ARRAY 或缩写 AR → 按回车键
   • 或通过功能区：修改选项卡 → 阵列下拉菜单

2. 选择阵列类型

   • 矩形阵列：创建行列网格
   • 环形阵列：绕中心点旋转复制
   • 路径阵列：沿曲线路径分布

3. 关键参数设置

   ; 以环形阵列为例：
   选择对象: [拾取要阵列的图形]
   指定阵列的中心点: [点击旋转中心]
   输入项目数: 6       ; 生成6个副本
   指定填充角度(360): ; 默认整圆分布
   是否旋转对象? [是(Y)/否(N)]: Y ; 保持对象朝向中心

三种阵列类型详解

1. 矩形阵列



   • 操作流程：
     • 选择对象 → 选”矩形阵列” → 设置行/列数（如3行4列）
     • 调整行距/列距（正值为正向,负值为反向）
     • 按 Enter 完成
   • 技巧：
     • 命令行输入 ARRAYRECT 直接启动
     • 按住 Ctrl 可动态拖拽夹点调整间距

2. 环形阵列

   • 操作流程：
     • 选择对象 → 选”环形阵列” → 指定中心点
     • 设置项目数（如8）和填充角度（如270°）
     • 勾选 “旋转项目” 避免对象错位
   • 常见问题：
     • 对象反向旋转 → 取消勾选 “旋转项目”
     • 分布不均 → 检查 “项目间角度” 是否被修改

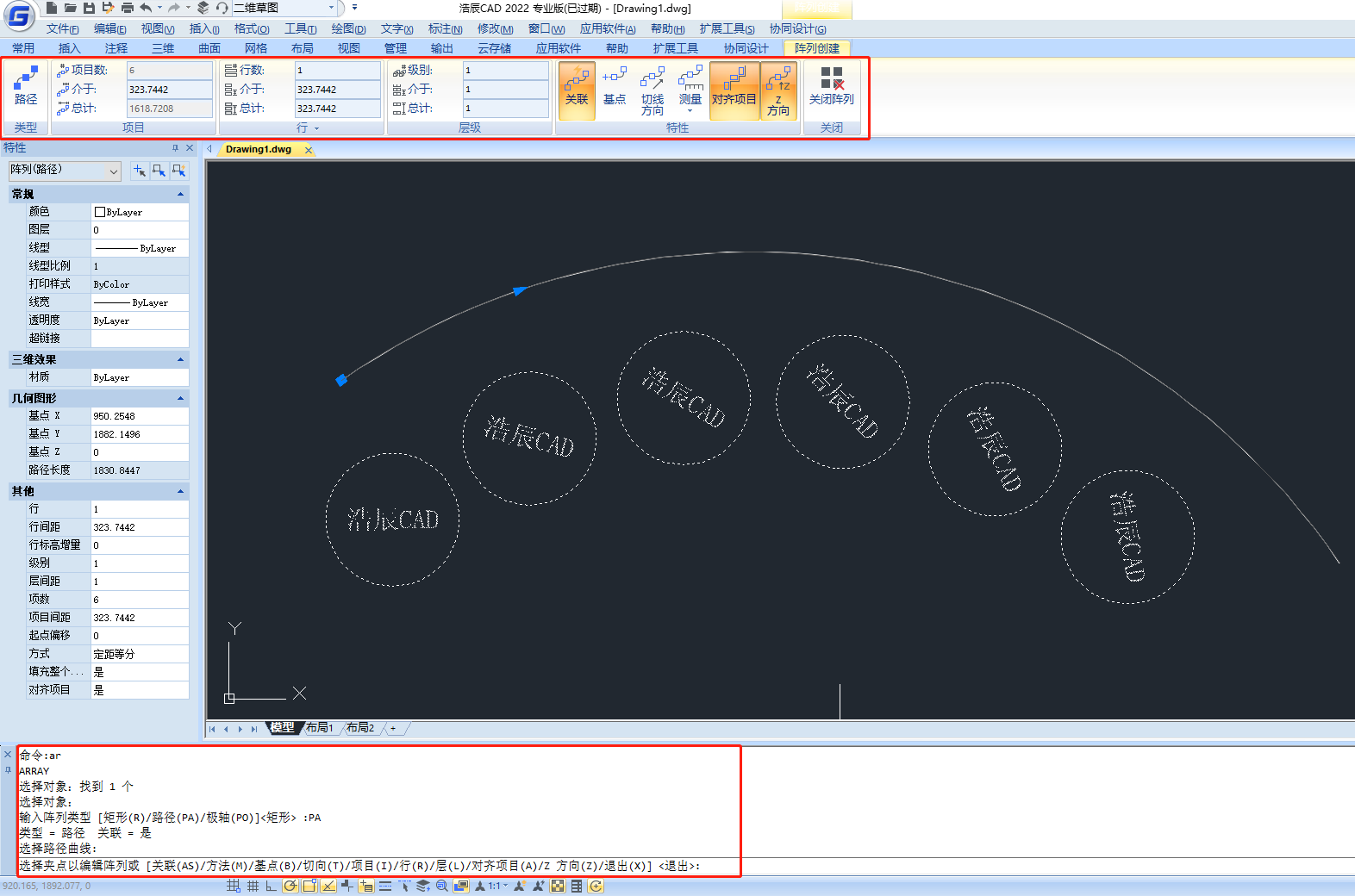

3. 路径阵列

   • 操作流程：
     • 选择对象 → 选”路径阵列” → 选取曲线（多段线/样条线）
     • 设置 项目间距（如100单位）或 项目数
     • 使用 ALIGN 选项控制对象方向
   • 应用场景：
     • 沿弯曲道路布置路灯
     • 管道法兰螺栓孔定位

高级技巧与注意事项

1. 参数修改

   • 选中阵列 → 出现 “阵列上下文选项卡” → 实时修改行数/层级/旋转角度
   • 命令行输入 ARRAYEDIT 编辑已有阵列

2. 关联阵列 vs 非关联阵列



   • 创建时勾选 “关联”：所有对象成组，便于整体修改
   • 取消关联：对象独立，适合后期单独编辑

3. 常见错误解决

   • 问题：阵列后对象重叠
     方案：检查行列偏移值是否小于对象尺寸
   • 问题：路径阵列方向错误
     方案：在选项面板勾选 “切线方向”
   • 问题：经典阵列模式失效（旧版）
     方案：输入 ARRAYCLASSIC 调用传统对话框

实战应用示例

案例：齿轮齿牙绘制

1. 绘制1个齿牙截面
2. 启动 ARRAY → 选 环形阵列
3. 中心点设为齿轮圆心
4. 项目数=齿轮齿数（如20）
5. 勾选 “旋转项目” → 确认
6. 3秒生成完整齿轮轮廓

效率对比：手动复制旋转需10分钟，AR命令仅需10秒

版本兼容指南

提示：新版阵列可直接用夹点调整参数，旧版需通过对话框修改

：AR命令通过参数化设计将重复操作效率提升10倍以上,核心在于：

1. 明确阵列类型（矩形/环形/路径）
2. 精准设置间距与项目数
3. 善用关联阵列便于后期修改

引用说明：本文操作基于AutoCAD 2025官方帮助文档，并参考Autodesk认证工程师考试大纲（参考链接：Autodesk知识库），实际界面可能因版本略有差异，建议通过F1调取本地帮助文件。
