平流式沉淀池设计计算的具体步骤、参数确定方法及计算公式是什么?

平流式沉淀池设计计算

平流式沉淀池是给水处理中常用的重力沉淀构筑物,通过水流在沉淀池内的水平流动实现悬浮颗粒的沉淀分离,其设计需遵循《室外给水设计规范》(GB 50013-2018)等标准,结合原水水质、处理规模及运行要求,通过系统计算确定主要尺寸与水力参数,以下是详细的设计计算流程与关键参数说明。

设计基本参数确定

设计平流式沉淀池前,需明确以下基础参数:

  • 设计流量(Q):根据用户用水需求确定,单位为m³/h。
  • 原水水质:悬浮物浓度(C_i,mg/L)、颗粒沉降速度(u₀,m/h)等。
  • 设计停留时间(t):一般取1.0~2.5h,根据水质与工艺要求调整。
  • 表面负荷率(q):单位为m³/(m²·h),通常取0.5~1.5 m³/(m²·h)。
  • 有效水深(h):一般为2~3m,需满足水力条件与施工要求。

主要尺寸计算

主要尺寸包括池长(L)、池宽(B)、有效水深(h)及总高度(H)。

有效水深(h)计算

有效水深由设计流量与池面积决定,公式为:

[ h = frac{Q}{A} ]

( A = B times L ) 为沉淀池表面积(m²),( Q ) 为设计流量(m³/h),需转换为m³/s(( Q = frac{Q}{3600} ))。

示例:若设计流量Q=500 m³/h,池宽B=5m,则有效水深:

[ h = frac{500}{5 times L} ]

结合停留时间 ( t = frac{V}{Q} = frac{A times h}{Q} ),代入得 ( h = frac{t times Q}{A} ),联立求解L、B、h,确保 ( h geq 2.0 , text{m} )。

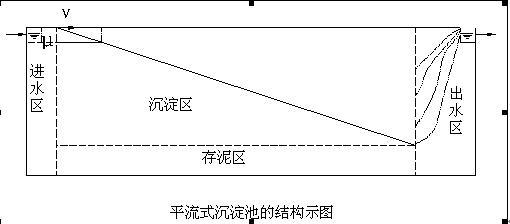

平流式沉淀池设计计算的具体步骤、参数确定方法及计算公式是什么? 第1张

池长(L)与池宽(B)计算

  • 池长(L):由水流停留时间决定,公式为:

    [ L = frac{v times t}{60} ]

    ( v ) 为水平流速(m/s),一般取0.1~0.2 m/s;( t ) 为停留时间(h)。

  • 池宽(B):由有效水深与水力稳定性确定,公式为:

    [ B = frac{Q}{h times v} ]

示例:停留时间t=2h,水平流速v=0.15 m/s,则池长:

[ L = frac{0.15 times 2 times 3600}{60} = 18 , text{m} ]

若有效水深h=2.5m,则池宽:

[ B = frac{500}{2.5 times 0.15} = 1333.33 , text{m} ]

因池宽过大不便于施工,可调整池长或流速,最终取池长L=20m,池宽B=12m(此时有效水深约2.08m)。

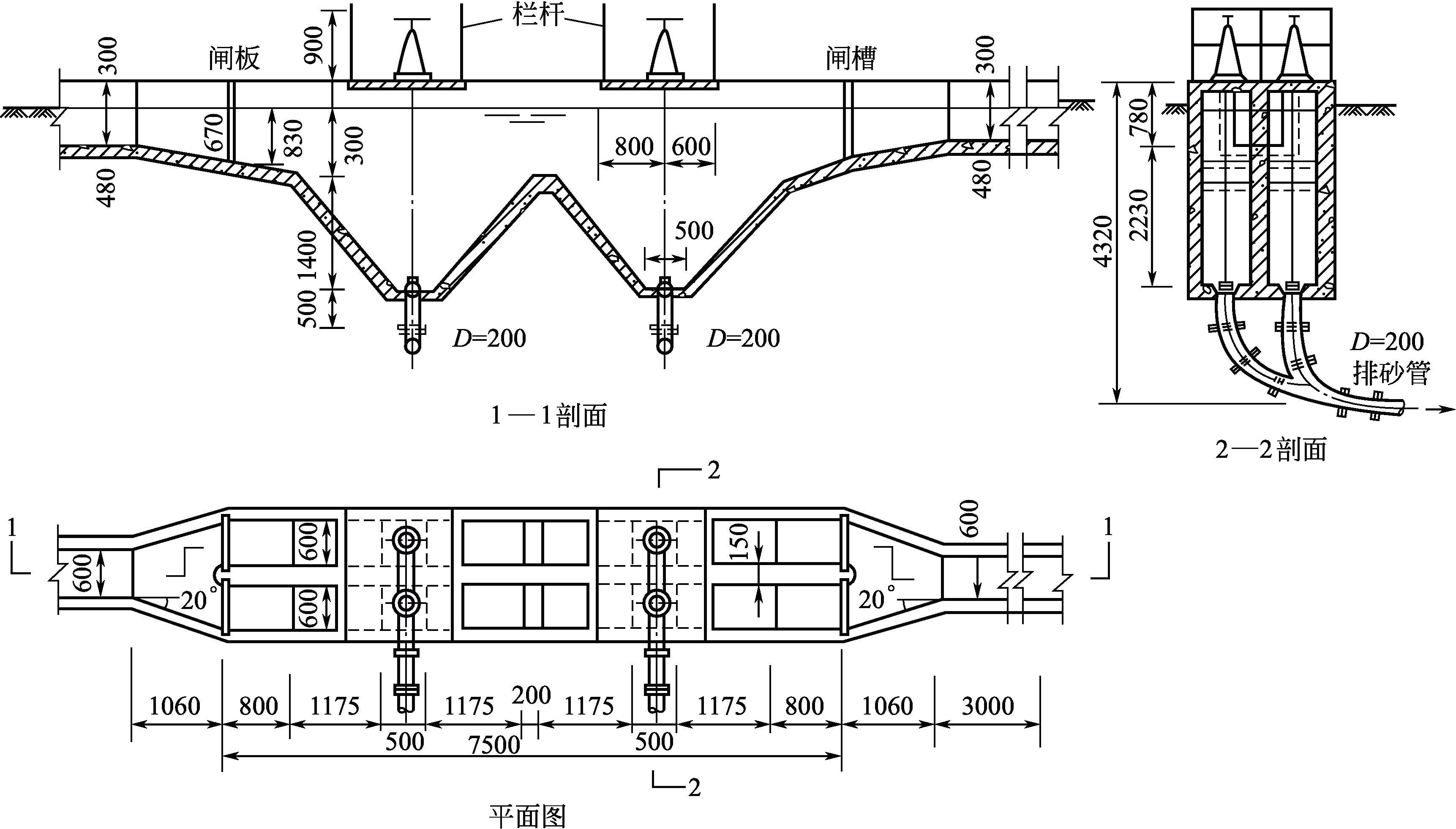

平流式沉淀池设计计算的具体步骤、参数确定方法及计算公式是什么? 第2张

水力条件分析

  • 表面负荷率(q)

    [ q = frac{Q}{A} = frac{500}{20 times 12} = 2.08 , text{m}^3/(text{m}^2 cdot text{h}) ]

    满足规范要求(0.5~1.5 m³/(m²·h)),需通过调整池长或宽度优化。

  • 水平流速(v)

    [ v = frac{L}{t times 60} = frac{20}{2 times 3600} = 0.00278 , text{m/s} ]

    符合设计规范(0.1~0.2 m/s)要求。

沉淀区计算

沉淀区需满足颗粒沉降条件,即水平流速小于颗粒沉降速度(u₀),根据斯托克斯公式计算颗粒沉降速度:

[ u_0 = sqrt{frac{4 times (g times d times (rho_s – rho))}{3 times C}} ]

( g=9.81 , text{m/s}^2 ) 为重力加速度,( d ) 为颗粒直径(m),( rho_s ) 为颗粒密度(kg/m³),( rho ) 为水密度(1000 kg/m³),( C ) 为阻力系数(通常取1.0)。

示例:若原水悬浮物颗粒直径d=0.01mm=1×10⁻⁵m,密度ρ_s=2600 kg/m³,则:

[ u_0 = sqrt{frac{4 times 9.81 times 1 times 10^{-5} times (2600 – 1000)}{3 times 1}} approx 0.003 , text{m/s} ]

因实际水平流速v=0.00278 m/s < u₀,颗粒可完全沉淀。

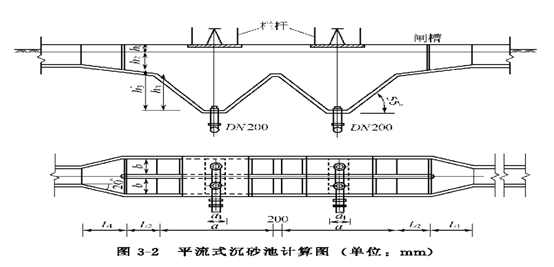

平流式沉淀池设计计算的具体步骤、参数确定方法及计算公式是什么? 第3张

缓冲层与污泥区设计

  • 缓冲层高度:取0.3~0.5m,用于缓冲水位波动。
  • 污泥区容积:根据污泥产量计算,公式为:

    [ V_s = frac{Q times C_i times (1 – P) times 1000}{P times 1000 times 1000} ]

    ( C_i=30 , text{mg/L} )(原水悬浮物浓度),( P=99% )(污泥含水率),则:

    [ V_s = frac{500 times 30 times (1-0.99) times 1000}{0.99 times 1000 times 1000} approx 0.15 , text{m}^3/text{d} ]

    污泥斗容积按每日排泥量设计,一般取0.2~0.3 m³。

进出口结构设计

  • 进水口:采用穿孔墙进水,穿孔率约5%~10%,孔口流速≤0.15 m/s,避免冲击沉淀区。
  • 出水口:设置溢流堰,堰顶高于池底0.4~0.5m,堰长与池宽一致,堰负荷≤2.5 m³/(m·h)。
  • 排泥系统:采用静水压力或机械刮泥机排泥,污泥斗倾角≥60°,确保污泥顺利排出。

相关问答FAQs

平流式沉淀池的表面负荷率如何选择?

答:表面负荷率(q)是沉淀池设计的关键参数,直接影响沉淀效果,一般根据原水水质与处理要求选择:

  • 原水悬浮物浓度高、颗粒沉降慢时,取低值(0.5~0.8 m³/(m²·h));
  • 原水水质较好、颗粒沉降快时,取高值(1.2~1.5 m³/(m²·h))。

    需结合规范要求(GB 50013-2018),通过试验或类比确定,确保出水水质达标。

设计停留时间如何确定?

答:设计停留时间(t)需综合考虑原水水质、颗粒沉降特性及工艺要求:

  • 原水悬浮物浓度高、颗粒粒径小,需延长停留时间(如2~3h);
  • 原水水质稳定、颗粒沉降快,可缩短停留时间(如1~1.5h)。

    一般取值范围1.0~2.5h,可通过水力模型试验优化,确保颗粒沉降效率≥90%。

通过以上步骤,可系统完成平流式沉淀池的设计计算,确保其满足处理能力与水质要求。
