平流式沉淀池计算图的设计计算方法与常见疑问如何解答？
平流式沉淀池计算图

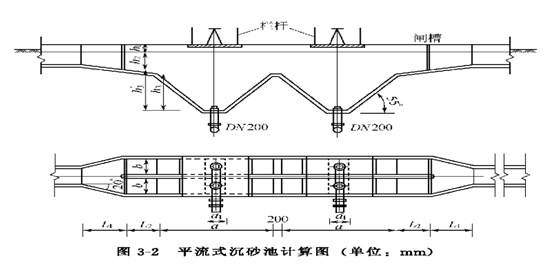

平流式沉淀池是给水处理工艺中应用广泛的沉淀设备,通过重力作用使水中悬浮颗粒沉降分离，具有结构简单、运行稳定、适应性强等特点，其设计核心是合理计算池体各参数，而“平流式沉淀池计算图”作为关键工具，直观呈现参数间的数学关系，为工程设计提供依据，以下从结构原理、参数计算、示例应用及优化方向展开说明。
平流式沉淀池结构组成与工作原理
平流式沉淀池由进水系统、沉淀区、出水系统和排泥系统四部分组成：
- 进水系统：包括进水渠、进水孔，使水流均匀分布至沉淀区；
- 沉淀区：主体区域，水流沿水平方向缓慢流动，悬浮颗粒在重力作用下沉降；
- 出水系统：设置出水槽、集水槽，收集上层清水；
- 排泥系统：通过排泥管、排泥阀等，定期排出池底积泥。
工作原理：水从进水端流入，沿水平方向以低流速（通常5-10mm/s）流动，颗粒因重力沉降到池底，由排泥系统排除，清水从出水端流出，实现水质净化。

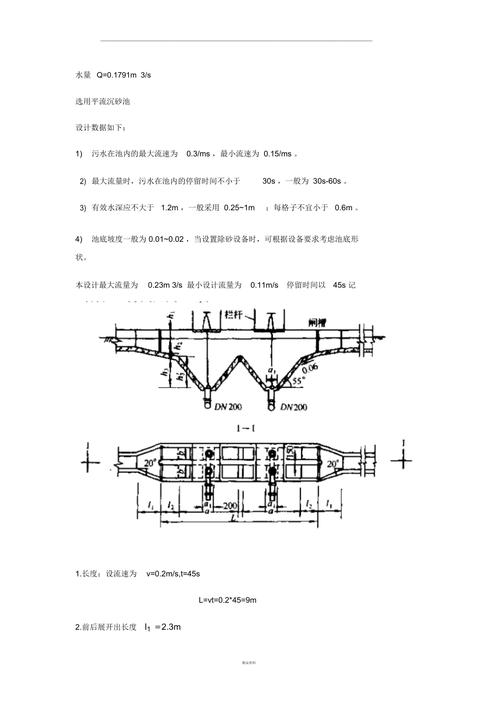

核心参数计算方法
平流式沉淀池的关键参数包括设计流量（(Q)）、沉淀时间（(t)）、池长（(L)）、水平流速（(u)）、池宽（(B)）、有效水深（(H)）等，计算逻辑基于以下公式：
- 沉淀时间：(t = frac{H}{v_s})（(v_s)为颗粒沉降速度）；
- 水平流速：(u = frac{L}{t})（或经验取值5-10mm/s）；
- 池长：(L = u cdot t)；
- 池宽：(B = frac{Q}{u cdot H})；
- 有效容积：(V = Q cdot t)。
这些参数通过“平流式沉淀池计算图”直观关联，可快速确定各参数的合理范围。
典型计算示例
以设计流量(Q = 1000 text{m}^3/text{h})、设计沉淀时间(t = 2 text{h})、有效水深(H = 3 text{m})为例，计算过程如下：
| 参数 | 公式 | 数值/说明 |
|---|---|---|
| 设计流量(Q) | (text{m}^3/text{h}) | 1000 |
| 沉淀时间(t) | (text{h}) | 2 |
| 水平流速(u) | (text{m/s})（经验值5-10mm/s） | 0075（7.5mm/s） |
| 池长(L) | (u cdot t) | (0.0075 times 7200 = 54 text{m}) |
| 有效水深(H) | (text{m}) | 3 |
| 池宽(B) | (Q/(u cdot H)) | (1000/3600 div (0.0075 times 3) approx 12.35 text{m})（取12m） |
| 有效容积(V) | (Q cdot t) | (1000 times 2 = 2000 text{m}^3) |
| 总容积(V_{text{总}}) | (B cdot L cdot (H + text{超高})) | (12 times 54 times (3 + 0.3) = 2144 text{m}^3)（超高取0.3m） |
计算图的应用与优化
“平流式沉淀池计算图”通常以沉淀时间(t)为横坐标、池长(L)为纵坐标，结合水平流速(u)绘制曲线（(L = u cdot t)），通过该图可快速查找对应(t)和(u)下的(L)值，优化池体尺寸。
- 流量变化调整：当设计流量增加时，可通过延长沉淀时间或提高水平流速（需保证沉降效果）调整池长；
- 颗粒特性适配：针对不同颗粒（如细颗粒）需降低水平流速，延长沉淀时间，计算图可直观反映此关系；
- 结构优化：结合池宽与池长的比例（一般(B/L geq 1/3)），确保水流稳定性，避免短流或死区。
常见问题解答（FAQs）
-
如何确定平流式沉淀池的池长？
解答：池长(L)的计算公式为(L = u cdot t)，其中水平流速(u)通常取5-10mm/s（需根据颗粒沉降速度和水质调整），沉淀时间(t)根据经验或试验确定（一般1-4h），通过“平流式沉淀池计算图”，可快速查找对应(t)和(u)下的(L)值，确保沉淀效果。
-
计算图中需考虑哪些关键因素？
解答：计算图设计需综合考虑以下因素：①设计流量（决定总容积）；②沉淀时间（直接影响池长）；③水平流速（需满足颗粒沉降要求，避免悬浮物被水流带走）；④颗粒特性（如粒径、密度，影响沉降速度）；⑤池宽与池长的比例（影响水流稳定性，一般(B/L geq 1/3)），这些因素共同影响计算图的准确性，需综合考量。
通过结构化计算与优化,平流式沉淀池可高效实现水质净化，计算图作为核心工具，为工程设计提供了清晰、直观的参数关联逻辑。
