平流式沉淀池的设计计算表的关键参数与设计步骤如何准确计算？
平流式沉淀池的设计计算表

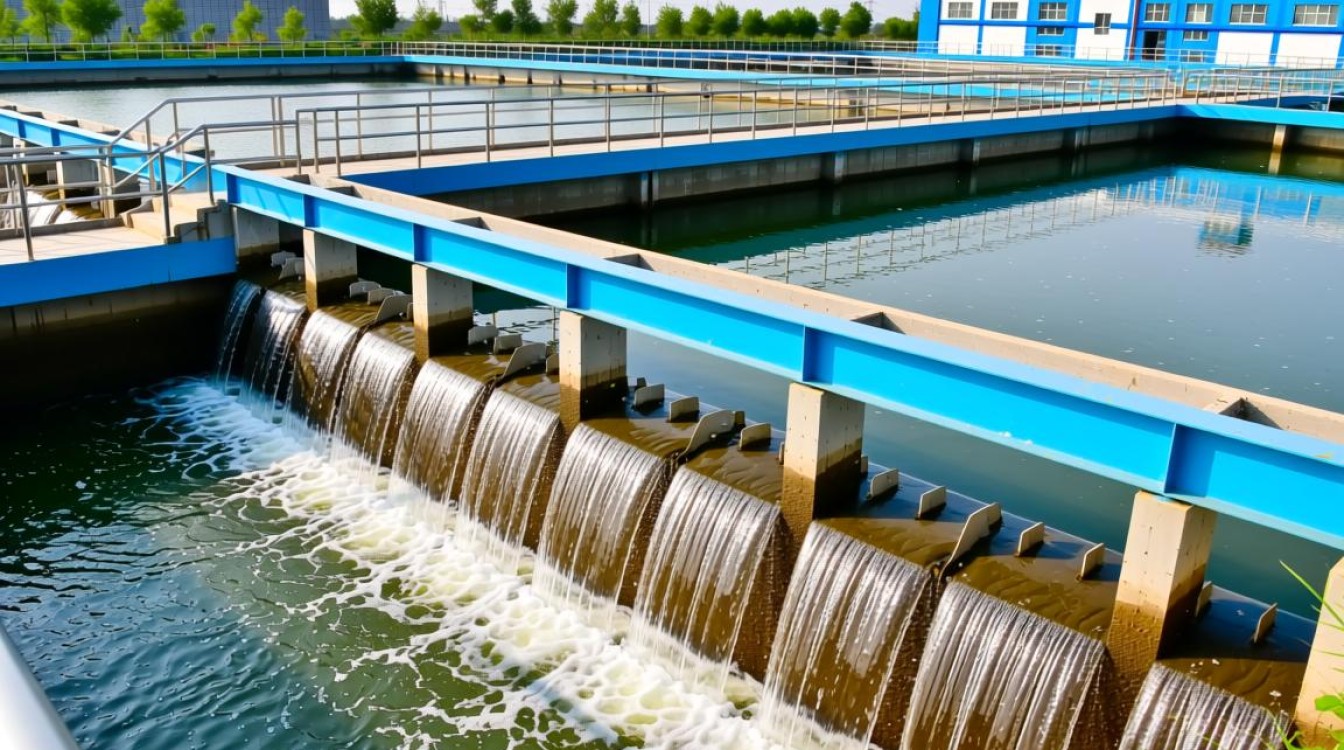

平流式沉淀池是水处理工程中应用广泛的重力沉降设备,通过水流平行流动实现悬浮颗粒分离，其结构简单、运行稳定，是保证水质达标的关键环节，本文以设计计算表为核心，系统介绍平流式沉淀池的设计参数、计算步骤及实际应用要点，为工程设计提供参考。
平流式沉淀池设计
平流式沉淀池的核心结构包括进水区、沉淀区、出水区、污泥区及排泥系统，进水区通过配水槽将水流均匀分配至沉淀区，沉淀区为长方形，水流沿长度方向平行流动，悬浮颗粒在重力作用下沉降至底部；出水区收集澄清后的水，污泥区储存并排出沉淀的污泥，设计时需保证水流平稳、流速适宜，以避免悬浮物被水流带走，同时确保沉淀效率达标。
主要设计参数与计算依据
-
设计流量(Q)：
设计流量是沉淀池处理水量的基础参数，单位为m³/h或L/s，需根据工程规模确定，如给水处理中，(Q)按最大日供水量计算；污水处理中，按设计处理量计算，某自来水厂设计日供水量为10万m³/d，则设计流量(Q=10,000 text{m}^3/text{d}=416.67 text{m}^3/text{h})（按24小时计算）。
-
沉淀效率(E)：
沉淀效率表示沉淀池去除悬浮物的能力，定义为：
[
E = frac{C_0 – C_1}{C_0} times 100%
]
(C_0)为进水悬浮物浓度（mg/L），(C_1)为出水悬浮物浓度（mg/L），给水处理中，(E)常取70%-95%；污水处理中，(E)取50%-80%，具体需通过试验确定或参考类似工程经验。
-
表面负荷(u_0)：
表面负荷是单位时间内通过单位沉淀面积的流量，单位为m³/(m²·h)，是影响沉淀效率的关键参数，其计算公式为：
[
u_0 = frac{Q}{A}
]
(A)为沉淀面积（m²），表面负荷的选择需结合水质、水温等因素，给水处理中(u_0)通常取1.0-2.5 m³/(m²·h)，污水处理中取0.5-1.5 m³/(m²·h)。
-
停留时间(t)：
停留时间是指水流在沉淀区的时间，直接影响颗粒沉降效果，通常要求(tgeq1 text{h})（给水处理）或(geq1.5 text{h})（污水处理），可通过公式计算：
[
t = frac{L}{v} times frac{3600}{1000}
]
(L)为沉淀池长度（m），(v)为水流流速（m/s）。
-
水深(h)：
沉淀区水深需满足水力稳定性要求，通常取1.5-3m，具体根据池体结构和排泥方式确定，水深过大易导致水流扰动，过小则影响沉淀面积。
-
池宽(B)：
池宽影响水流流速，需保证流速(vleq0.005 text{m/s})（防止悬浮物被水流带走），计算公式为：
[
B geq frac{Q}{v cdot h}
]
(h)为水深（m），(v)为流速（m/s）。
-
确定设计流量(Q)：
根据工程规模，确定最大设计流量，某自来水厂设计日供水量为10万m³/d，则设计流量(Q=10,000 text{m}^3/text{d}=416.67 text{m}^3/text{h})。
-
选择表面负荷(u_0)：
结合给水处理经验，选择(u_0=1.5 text{m}^3/(text{m}^2·text{h}))（可根据水质调整）。
-
计算沉淀面积(A)：
根据公式：
[
A = frac{Q}{u_0} = frac{416.67}{1.5} approx 277.78 text{m}^2
]
-
确定水深(h)：
考虑池体结构和排泥方便，取水深(h=2.5 text{m})。
-
计算池宽(B)：
根据流速限制（(vleq0.005 text{m/s})），则：
[
B geq frac{Q}{v cdot h} = frac{416.67}{0.005 times 2.5} approx 33,333.6 text{m}
]
显然，(B=33,333.6 text{m})过大，说明(u_0)选择过小，需调整，重新选择(u_0=2.5 text{m}^3/(text{m}^2·text{h}))：
[
A = frac{416.67}{2.5} approx 166.67 text{m}^2
]
[
B geq frac{416.67}{0.005 times 2.5} = 33,333.6 text{m}
]
仍过大，可见单格设计不合理，需调整表面负荷或采用多格并联，假设采用2格沉淀池，则单格流量(Q_1=416.67/2=208.33 text{m}^3/text{h})：
[
A = frac{208.33}{2.5} approx 83.33 text{m}^2
]
[
B geq frac{208.33}{0.005 times 2
设计计算步骤详解
设计计算步骤需遵循逻辑顺序,从基础参数确定到结构尺寸计算，逐步推进，具体步骤如下：
