高速数据采集系统是指能够以极高采样速率对模拟信号进行数字化转换、存储与处理的完整电子系统,这里的“高速”通常指采样率在每秒百万次(MSPS)以上,甚至达到数十吉次(GSPS),同时要求系统具备足够的分辨率、带宽、动态范围以及实时处理能力,这类系统不是简单的模数转换器,而是包含模拟前端、时钟管理、数据缓存、高速传输接口和信号处理单元的复杂集成体,广泛应用于雷达、通信、电子测量、高能物理、生物医学和工业自动化等需要捕捉瞬态或高频信号的领域。

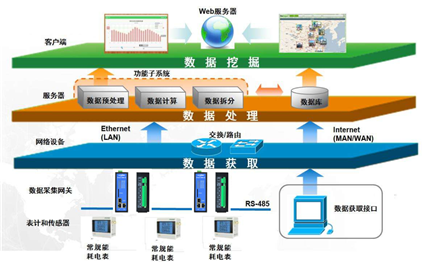

核心组成部分
一个典型的高速数据采集系统由以下几个关键模块构成:
- 模拟前端(Analog Front End, AFE):负责对输入信号进行调理,包括衰减、放大、滤波和阻抗匹配,AFE必须保证信号在进入ADC前保持高保真度,避免引入额外噪声或失真。
- 模数转换器(ADC):是整个系统的核心,决定了采样率与分辨率,高速ADC通常采用流水线、闪存或时间交织架构,采样率可达数GSPS,高分辨率(如12位、14位、16位)与高采样率往往需要权衡。
- 时钟与同步单元:低抖动、高精度的采样时钟是系统性能的关键,对于多通道或分布式系统,还需提供同步机制,确保各通道采样时刻一致。
- 数据缓存与存储:高速ADC产生海量数据流,需用高速存储器(如DDR SDRAM、SRAM)临时缓存,或者通过大容量固态硬盘(SSD)进行持续记录。
- 高速传输接口:将数据从采集前端传输到处理平台,常用接口包括PCIe、万兆以太网、光纤(如Aurora、RapidIO)等,要求带宽满足实时数据吞吐量。
- 信号处理单元:可以是FPGA、DSP、GPU或通用处理器,用于实时滤波、抽取、FFT、数字解调等操作,减轻后端处理压力。

关键技术指标
理解高速数据采集系统需掌握以下核心参数:
| 指标 | 说明 | 典型范围(高速系统) |
|---|---|---|
| 采样率 | 每秒转化的样本数,决定能采集的最高信号频率(奈奎斯特准则)。 | 100 MSPS ~ 100 GSPS |
| 分辨率 | ADC的位数,影响量化噪声和动态范围。 | 8位 ~ 16位 |
| 模拟带宽 | 模拟前端允许通过的信号频率范围,通常为采样率的一半以上。 | 50 MHz ~ 数十GHz |
| 信噪比 | 信号功率与噪声功率之比,反映系统噪声水平。 | 50 dB ~ 80 dB |
| 无杂散动态范围 | 最大信号与最大杂散分量之比,衡量线性度。 | 60 dBc ~ 90 dBc |
| 通道数 | 同步采集的模拟通道数量,用于多通道系统。 | 1 ~ 数百 |
| 数据吞吐量 | 单位时间可传输的数据量,等于采样率 × 分辨率 × 通道数。 | 数GB/s ~ 数十GB/s |
这些指标相互制约,提高采样率往往需要降低分辨率,或增加功耗与成本,系统设计需根据具体应用进行权衡。
应用领域
高速数据采集系统在多个前沿领域发挥关键作用:

- 雷达与电子战:相控阵雷达、合成孔径雷达(SAR)需要高速采集回波信号,用于目标检测、成像与识别,电子对抗系统则需瞬时捕获宽带射频信号。
- 软件无线电(SDR):将射频信号直接数字化,通过软件定义调制解调、信道编码等功能,要求ADC具备高采样率和大动态范围。
- 高速数字通信:光纤通信、5G/6G转站、卫星通信的研发与测试,需要高速采集系统分析调制信号、眼图、误码率等。
- 自动化测试与测量:示波器、频谱分析仪、逻辑分析仪等仪器内部均依赖高速采集模块,用于精确捕获瞬态事件。
- 高能物理与粒子加速器:探测器输出的快速脉冲信号需高速采集,用于粒子事件重建与触发判别。
- 生物医学成像:超声成像、光学相干断层扫描(OCT)等需要高速采集以实现高帧率和高分辨率。
- 工业过程监控:高速旋转机械、振动分析、电力系统故障录波等场景,要求快速捕捉异常信号。
设计挑战与关键考虑
构建高速数据采集系统面临诸多技术难题:
- 信号完整性:高速信号在PCB走线、连接器、电缆中会因反射、串扰、损耗而劣化,需精心设计阻抗匹配和传输线结构。
- 噪声与抖动:时钟抖动会直接降低SNR,电源噪声和地弹也会影响转换精度,低噪声设计是系统性能的基础。
- 同步与校准:多通道系统需要严格的同步机制,消除通道间延迟和增益偏差,常采用多芯片同步(如JESD204B)和自动校准。
- 数据吞吐与存储:高速ADC持续产生海量数据,例如4通道12位ADC以10 GSPS采样,每秒产生约60 GB数据,对传输和存储构成巨大挑战,需采用高速串行接口和RAID存储阵列。
- 功耗与散热:高采样率和高分辨率ADC本身功耗较大,FPGA等处理单元也发热严重,需有效散热设计。
- 实时处理能力:许多应用需在采集同时完成实时处理,例如雷达脉冲压缩,要求FPGA具备强大的并行处理能力。
发展趋势
随着半导体工艺进步,高速数据采集系统正朝着更高采样率、更高分辨率、更低功耗、更小型化方向发展,基于AI的智能触发、自动校准和自适应信号处理功能逐渐集成,开箱即用的小型化模块(如PXIe、USB3.0设备)降低了开发门槛,让更多工程师能够快速搭建高速采集系统。

相关问答FAQs
Q1:高速数据采集系统与普通数据采集系统的主要区别是什么?
主要区别在于采样率和带宽,普通数据采集系统通常采样率在每秒几千次(kSPS)到几百万次(MSPS),适用于低频信号(如温度、压力、振动);而高速系统采样率可达百兆以上,甚至数十吉赫兹,能够采集射频、微波、亚纳秒脉冲等高频信号,高速系统在模拟前端设计、时钟抖动控制、数据吞吐接口、信号完整性等方面要求更高,成本也显著增加,普通系统往往采用集成式ADC,而高速系统常用专用ADC模块配合FPGA进行实时处理。
Q2:如何选择适合自己应用的高速数据采集设备?
选择时需明确以下关键参数:首先确定所需采样率,根据奈奎斯特准则,采样率至少为信号最高频率的两倍,实际应用中建议预留3-5倍裕量,其次考虑分辨率,若需要高动态范围(如检测弱信号),应选择12位以上;若仅需检测信号有无,8位可能足够。模拟带宽需覆盖信号频率范围,且注意ADC的模拟带宽通常高于采样率对应的奈奎斯特频率。通道数决定是否支持多信号同步采集,还需评估数据接口(PCIe、USB、以太网)是否与现有系统兼容,以及是否有实时处理需求(如FPGA板载处理),注意软件支持与开发工具链,成熟的厂商通常提供驱动程序、API和示例代码,可大幅缩短开发周期,建议在预算范围内选择知名厂商(如ADI、TI、Keysight、NI)的产品,并参考其评估板与参考设计。
