高速数据采集系统主要是用来干嘛的，有什么用途？
高速数据采集系统是一种专门用于对快速变化信号进行实时采样、量化和存储的电子测量系统，其核心任务是将模拟信号转换为数字信号，以便后续处理、分析和记录，随着现代电子技术向高频、高速方向发展，传统数据采集系统已无法满足对纳秒级甚至皮秒级瞬态信号的捕捉需求，高速数据采集系统因此成为科研实验、工业检测、通信测试和医疗诊断等领域不可或缺的关键工具。
主要用途
高速数据采集系统的主要用途涵盖信号分析与测量、瞬态事件捕捉、自动化测试与数据记录等多个方面，在信号分析与测量中，它能够精确测量高速信号的幅度、频率、相位、脉宽、上升时间等参数，例如在雷达信号分析中对脉冲宽度和重复频率进行高精度测量，在瞬态事件捕捉中，系统通过触发机制，能够捕获诸如雷击、电路故障、爆炸冲击等偶然发生的快速事件，为故障诊断和机理研究提供原始数据，在自动化测试中，它配合信号源和切换设备，可对高速ADC、DAC、射频模块等器件进行批量参数测试，显著提升生产效率，在数据记录方面，系统能够长时间连续采集高速数据流，并将数据存储到高速存储器中，用于事后深度分析,例如在物理实验中记录粒子碰撞的完整波形。
应用领域
高速数据采集系统广泛应用于多个前沿科技与工业领域,以下列举典型应用场景：
- 通信与网络测试：在5G/6G通信、光纤通信、卫星通信中，需要对调制信号、眼图、抖动、误码率等进行测试，高速数据采集系统以数十GS/s的采样率直接捕获射频信号,结合软件无线电技术实现信号解调与分析。
- 雷达与电子战：雷达回波信号通常具有极窄的脉冲宽度和极高的动态范围，高速数据采集系统能够实时采集脉冲波形，用于目标检测、成像、识别以及电子干扰信号分析。
- 生物医学工程：光学相干断层扫描（OCT）、超声成像、脑电图/心电图信号采集等需要高速采样以获取精细的时域信息，高速数据采集系统帮助生成高分辨率医学图像,提升诊断准确性。
- 物理学研究：粒子加速器、核聚变实验、激光等离子体物理等场景中，信号变化极其迅速，需要采样率高达数十GS/s甚至上百GS/s的系统来捕捉瞬态物理过程。

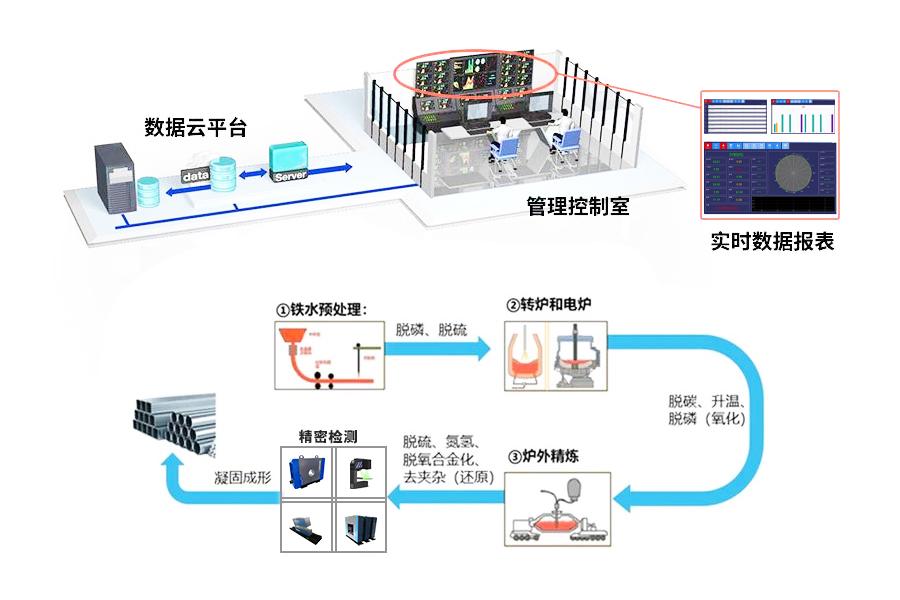

- 工业自动化与检测：高速机器视觉系统利用高速摄像头采集图像，配合高速数据采集卡处理像素数据；旋转机械振动分析、超声波探伤等领域也需要高速同步采集多通道信号。
- 航空航天与汽车电子：飞行器测试、发动机振动分析、汽车雷达、碰撞测试中，高速数据采集系统用于记录关键参数,确保系统安全与可靠性。
关键技术指标
高速数据采集系统的性能主要由以下指标衡量：
| 指标 | 描述 | 典型要求 |
|---|---|---|
| 采样率 | 每秒采集的样本数，决定时域分辨率 | 1 MS/s 至 100 GS/s 以上 |
| 分辨率 | ADC的位数，决定幅度量化精度 | 8 bit 至 16 bit，高频应用常用8-12 bit |
| 模拟带宽 | 系统能准确测量的最高频率分量 | 通常为采样率的0.4倍，高端可达数十 GHz |
| 存储深度 | 单次采集可存储的最大样本数 | 从几兆点到数吉点 |
| 通道数 | 同步采集的模拟输入通道数量 | 单通道至多通道（如4、8、16） |
| 触发方式 | 启动采集的条件，如边沿、脉冲、延迟等 | 支持多种触发模式以适应不同信号 |
| 动态范围 | 可测量的最大信号与最小信号之比 | 由分辨率决定，同时受噪声影响 |
工作原理简介

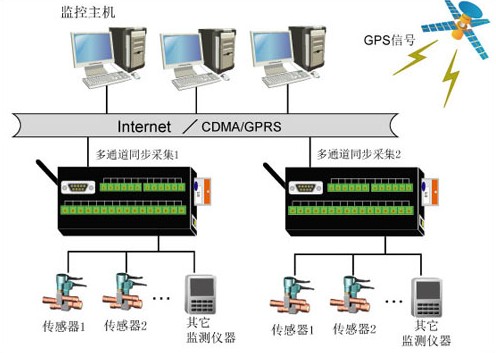

高速数据采集系统通常由信号调理电路、高速模数转换器（ADC）、时钟与触发电路、高速存储器以及控制与接口单元组成，模拟信号先经过前端的放大、衰减和滤波，使信号幅度适配ADC的输入范围，同时滤除高频噪声，ADC在精准时钟的控制下，以固定采样率对模拟信号进行量化，将连续时间信号转换为离散的数字序列，这些数字数据随即被写入高速缓存（如FIFO或大容量SRAM），避免数据丢失，触发电路检测特定信号特征，决定何时开始采集和停止采集，从而捕捉感兴趣的事件，数据通过接口（如PCIe、USB、以太网）传输到上位机，进行后续分析、显示或存储。
与传统数据采集系统的区别
传统数据采集系统通常采样率较低（低于1 MS/s），主要用于温度、压力、应力等慢变物理量的测量，强调高分辨率（如16-24 bit）和低噪声，而高速数据采集系统则侧重于高采样率和高带宽，往往牺牲部分分辨率以换取更快的速度，且需要处理极高的数据吞吐量，对时钟抖动、通道间同步、数据存储与传输提出了更严格的要求，高速系统通常配备专业的触发与时间戳功能,以精确捕捉瞬态信号。
未来发展趋势
随着半导体工艺进步和并行架构的发展，高速数据采集系统正朝着更高采样率（超过100 GS/s）、更高分辨率（同时保持高速）和更大存储深度的方向演进，智能化与集成化趋势明显，片上系统（SoC）和FPGA的深度融合使得信号处理、实时分析、网络通信等功能集成在单板或模块内，降低了系统体积和功耗，基于光子技术的数据采集系统也开始在超高速领域崭露头角,有望突破传统电子系统的带宽瓶颈。
相关问答FAQs
问：如何根据测试需求选择高速数据采集系统的采样率？
答：采样率的选择取决于被测信号的最高频率分量，根据奈奎斯特采样定理，采样率必须至少为信号最高频率的两倍，才能无失真地重建信号，但实际应用中，为了准确还原信号细节（如脉冲前沿、过冲等），通常要求采样率是信号带宽的5-10倍甚至更高，对于带宽为1 GHz的雷达信号，常用采样率在5-10 GS/s以上，还需考虑信号是周期性的还是瞬态事件：对于周期性信号，可以通过等效时间采样降低对实时采样率的要求；对于单次瞬态信号，则必须依赖实时采样，选择时应根据具体应用场景，综合平衡采样率、分辨率、存储深度和预算。
问：高速数据采集系统在雷达测试中扮演什么角色？
答：雷达系统发射射频脉冲并接收目标反射回波，回波信号通常具有极窄的脉冲宽度（纳秒级）和宽广的动态范围，高速数据采集系统的核心作用是将雷达的模拟中频或射频信号直接转换为数字信号，供后续信号处理（如脉冲压缩、动目标检测、成像算法等）使用，现代雷达越来越多地采用数字波束形成和软件定义架构，这就要求数据采集系统具备多通道同步、高采样率、大动态范围等特性，以同时采集多个天线阵元的信号，在雷达研发和生产测试中，高速采集系统用于测量发射信号的波形质量、接收机的灵敏度、以及整机闭环性能，帮助工程师发现天线、功放、变频器等模块的缺陷,是雷达系统调试与验证不可或缺的测量工具。
