高速数据采集系统到底能干啥？，应用场景有哪些？

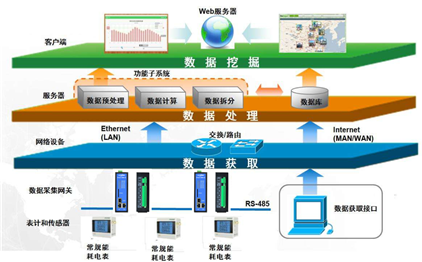

高速数据采集系统（High-Speed Data Acquisition System, DAQ）是一种能够以极高采样率对模拟信号进行数字化转换、记录和分析的系统，核心由传感器、信号调理电路、模数转换器（ADC）、大容量存储器和数据处理单元组成，其关键能力在于实时捕捉快速变化的瞬态信号，为科学研究、工业测试、通信验证、医疗诊断和国防安全等领域提供精确的数据基础，下面从多个维度详细阐述高速数据采集系统的具体用途与技术价值。

科学实验与物理研究

在粒子物理、核聚变、天文观测和超快光学等前沿领域，高速数据采集系统是探测微观与极端现象的核心工具，以大型强子对撞机（LHC）为例，探测器在粒子碰撞瞬间产生纳秒级的脉冲信号，每个通道的数据率可达数百GB/s，高速DAQ系统通过FPGA实时触发筛选，只保留包含物理事件的数据片段，大幅降低存储压力并提升分析效率，在激光干涉测量中，飞秒级脉冲的相位变化需要采样率超过10 GS/s的ADC来还原，配合高速存储器记录完整的干涉条纹，从而测量纳米级位移，同样，在核聚变装置中，等离子体诊断系统需要采集百万通道的磁探针和辐射信号，采样率往往在1 MS/s以上，同步精度要求皮秒级，高速DAQ的多通道同步技术直接决定了实验数据的可靠性。

工业自动化与测试

工业领域对高速数据采集的需求集中在振动分析、旋转机械监测、碰撞测试和高速运动控制等方面，汽轮机叶片在高速旋转时，其振动频率可能达到数千赫兹，早期故障特征（如轴承磨损、裂纹）往往表现为高频谐波，采用采样率20 kHz以上的DAQ系统，配合加速度传感器，可以实时提取频谱并进行包络分析，实现预测性维护，避免非计划停机，在汽车碰撞测试中，数百个通道的加速度、压力、应变信号同时采集，采样率通常为10-100 kS/s，每个通道需同步记录毫秒级的变化过程，高速DAQ系统通过多通道隔离和相同时钟源，确保所有通道的时间偏差小于1微秒，从而准确还原碰撞时序，在机器人关节电机控制中，编码器位置信号的采样率要求高达1 MHz，才能实现高精度的轨迹追踪和力位混合控制。

通信与电子测试

现代通信系统（如5G、卫星通信、雷达和电子战）的信号带宽极宽，需要高速ADC进行数字化分析，高速数据采集系统在射频测试中的典型应用包括矢量信号分析、误码率测试、眼图测量和频谱监测，5G NR转站发射信号带宽可达100 MHz，采用2.5 GS/s采样率的DAQ系统，配合12位ADC，能够捕获完整调制波形，并通过软件无线电算法解调出EVM、ACLR等关键指标，在雷达测试中，脉冲压缩需要高时间分辨率，相控阵雷达的每个通道通常需要1 GS/s以上的采样率，且动态范围需大于60 dB，以区分弱小目标回波与环境噪声，高速DAQ系统还广泛应用于数字示波器、频谱分析仪和任意波形发生器，作为其核心采集模块，决定了仪器的带宽和保真度。

医疗影像与生物医学

医疗成像设备（如超声、CT、MRI、OCT）依赖高速数据采集来实现实时图像重建和高分辨率显示，超声成像系统需要接收4-15 MHz的射频回波信号，采样率通常在40-100 MS/s，每个阵元通道（多至1024个）的ADC转换数据通过高速总线汇聚，利用波束形成算法实时生成图像，动态范围要求大于80 dB，以区分不同组织的反射强度，在脑电图（EEG）和心电图（ECG）领域，虽然信号频率较低，但多通道同步采集（如256通道EEG）需要高采样率（1-10 kS/s）以保证时间精度，用于事件相关电位分析，在光学相干断层扫描（OCT）中，光谱仪需要采集数百kHz的干涉谱线，高速DAQ系统配合线阵相机，实现每秒数万次的A扫描，从而获得三维组织图像。

军事与国防

在雷达、声纳、电子战和导弹测试中，高速数据采集系统是实时信号处理的前端，相控阵雷达的收发组件数以千计，每个通道需要同时采集回波信号，采样率高达1-10 GS/s，动态范围要求16位以上，以应对大动态目标场景，高速DAQ系统通过FPGA实现实时波束形成、脉冲压缩和恒虚警检测，将海量数据缩减为可决策的目标信息，在电子对抗中，侦察接收机需要快速捕获宽频段信号，瞬时带宽达数GHz，高速ADC配合数字信道化技术，实现实时频谱分析和威胁识别，在武器测试中，弹道测量需要记录高速飞行体的状态，加速度计和压力传感器的采样率需达到1 MS/s以上，且数据存储器需耐受高冲击环境。

工程测试与故障诊断

航空航天、土木工程和能源设备的结构健康监测广泛使用高速数据采集系统，飞机机翼疲劳测试需要数百个应变片和位移传感器，采样率1-100 kS/s，数据记录时长可达数小时，以捕捉裂纹扩展的瞬态特征，高速DAQ系统通过分布式采集节点和光纤同步，实现大型结构的多点同步测量，在桥梁风振测试中，加速度传感器采样率设定为20 Hz-200 Hz，但为了捕捉涡激振动的细节，有时需要提高到1 kHz以上，在电力设备局部放电检测中，高频电流传感器（HFCT）捕捉的脉冲信号频率可达数十MHz，需要高速DAQ系统以100 MS/s以上的采样率记录波形，用于放电模式识别和定位。

关键性能参数对比

下表对比了不同应用场景对高速数据采集系统的典型参数要求：

系统选型与设计要点

选择高速数据采集系统时,需综合考虑以下因素：

• 采样率与带宽：根据奈奎斯特定理，采样率需大于信号最高频率的两倍，实际工程中通常取3-5倍以允许抗混叠滤波器过渡带，对于宽带信号，还需考虑ADC的模拟带宽。
• 分辨率与动态范围：12位ADC适用于大部分场景，16位以上用于高精度小信号测量，但高分辨率常伴随采样率上限降低，需权衡。
• 通道数与时序同步：多通道系统需保证所有通道的采样时钟同源，并校准通道间延迟，星型时钟分配或IEEE 1588 PTP协议可满足微秒级同步。
• 数据吞吐与存储：总数据率 = 采样率 × 分辨率（字节） × 通道数，若连续记录，需配备大容量SSD或RAID阵列，并确保传输接口（如PCIe Gen3 x8）带宽足够。
• 触发模式：支持预触发、后触发、窗口触发、脉冲触发等，便于捕获异常事件。
• 软件环境：兼容LabVIEW、MATLAB、C/C++及Python，并提供底层驱动和API，便于二次开发。

未来发展趋势

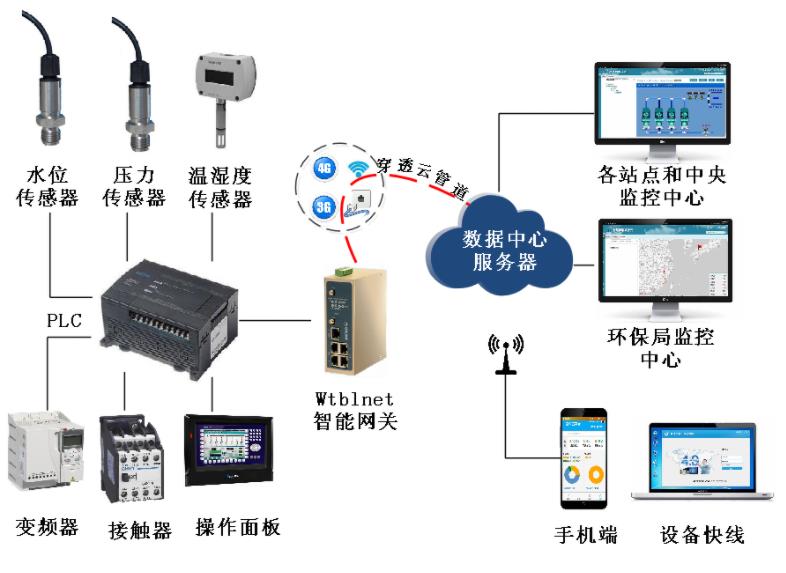

随着物联网、边缘计算和人工智能的渗入，高速数据采集系统正迈向智能化、小型化和分布式化，板载FPGA可以嵌入机器学习模型，实现实时数据压缩、故障诊断和自适应滤波，减少主机处理负担，时间交错ADC技术使单芯片采样率突破100 GS/s，适应更宽射频需求，低功耗设计使得便携式高速DAQ可用于无人机挂载、野外环境监测，在分布式场景中，通过光纤网络同步上千个节点，构建大型结构健康监测系统，数据实时汇聚至云端分析。

高速数据采集系统在科学探索、技术创新和工程实践中扮演着关键角色，从微观粒子碰撞到宏观结构振动，从通信信号数字化到医疗影像实时重建，其高性能采样与处理能力支撑了现代科技的许多突破，随着技术演进，其应用领域还将持续扩展，把握高速DAQ的原理与选型方法，对于相关领域的工程师与研究人员具有重要意义。

相关问答FAQs

Q1: 高速数据采集系统与普通数据采集系统的核心区别是什么？

A1: 主要区别在于采样率、带宽和数据处理能力，高速数据采集系统的采样率通常从1 MS/s起步，可高达100 GS/s以上，能够处理数百kHz至数GHz的信号；普通数据采集系统采样率较低（如1 kS/s），主要用于慢变信号如温度、压力等，高速系统需要更复杂的电路设计（如高速ADC、抗混叠滤波器、高带宽放大器）、大容量缓存（板载GB级DRAM）和高速数据传输接口（PCIe、光纤），相应地，成本、功耗和体积也更高，在触发同步、多通道时序一致性方面，高速系统要求更严格，常采用专用时钟分配和校准技术。

Q2: 如何根据应用需求平衡采样率与分辨率之间的权衡？

A2: 采样率和分辨率是高速数据采集系统中的一对矛盾指标，根据信号最高频率确定最低采样率（奈奎斯特定理），实际应用中通常留出2-3倍裕量，例如信号带宽为100 MHz，则采样率至少选择250 MS/s，分辨率则取决于信号动态范围：若信号幅度变化范围大且需要区分小信号，则需要较高位数（如16位），但高位ADC的采样率往往较低，平衡方法包括：使用过采样技术，以更高采样率换取有效位数提升；或选择可编程多模式ADC，在不同场景下切换分辨率与采样率，对于同时需要高采样率和高分辨率的场合，可考虑时间交错ADC架构，或采用专用高速高分辨率新型ADC（如sigma-delta型），最终选型应基于实际测试需求，在预算内优先满足采样率，然后通过数字滤波和平均等方法提升有效分辨率。
