VR物理摄影机为何渲染全黑画面？

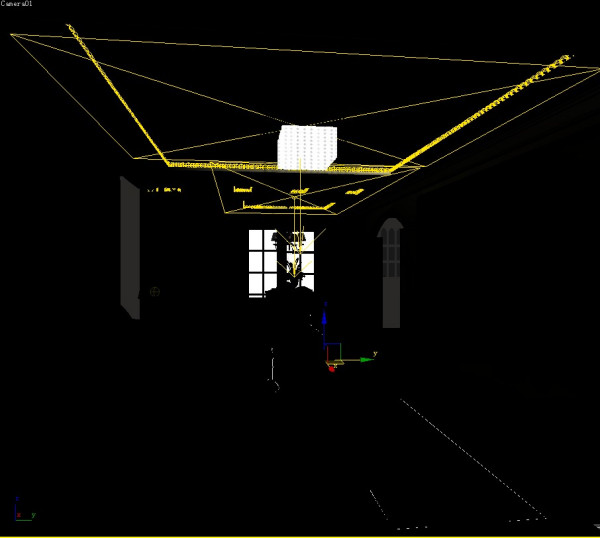

问题：为什么使用VRay物理相机渲染时，得到一片漆黑的结果？

遇到VRay物理相机（VRayPhysicalCamera）渲染结果完全一片漆黑的情况，是很多刚开始使用或进阶使用V-Ray渲染器的用户（尤其是在建筑可视化、产品渲染领域）常见的痛点，别担心，这通常不是软件崩溃，而是物理相机本身的特性与场景设置不匹配造成的，理解其背后的物理原理是解决问题的关键,本文将详细解析原因并提供系统的排查与解决方案。

核心理解：物理相机的“真实感”

与V-Ray的标准相机不同，VRay物理相机旨在模拟真实世界摄影机的行为，它引入了曝光控制的概念，其核心参数是光圈（f-number）、快门速度（shutter speed）和ISO（film speed），这三者共同决定了最终图像的整体亮度（曝光量）。

• 光圈 (f-number)： 控制镜头开口大小，数值越小（如 f/2.8），开口越大，进光量越多，画面越亮（景深越浅）；数值越大（如 f/16），开口越小，进光量越少，画面越暗（景深越深）。
• 快门速度 (shutter speed)： 控制感光元件（或胶片）暴露在光线下的时间，单位通常是秒（s）或分数（1/s），时间越长（如 1/30s），进光量越多，画面越亮（动态模糊越明显）；时间越短（如 1/1000s），进光量越少，画面越暗（动态模糊越少）。
• ISO (film speed)： 控制感光元件（或胶片）对光线的敏感度，数值越高（如 1600），对光线越敏感，画面越亮（噪点越多）；数值越低（如 100），对光线越不敏感，画面越暗（噪点越少）。

导致渲染全黑（纯黑）的常见原因及解决方案：

1. 场景光线严重不足 + 物理相机曝光不足

   • 原因： 这是最根本的原因，如果场景中所有光源（无论是V-Ray灯光、IES灯光、自发光材质、环境光HDRI/V-Ray Dome Light等）发出的总光量非常微弱，而物理相机的曝光参数（特别是高f-number、高速快门、低ISO）设置得过于“保守”，那么相机“捕捉”到的光线总量就远远低于形成可见图像所需的最低阈值。
   • 解决方案：
     • 检查并增强光源：
       • 确认所有灯光是否启用（Enabled）。
       • 检查灯光的强度（Intensity/ Multiplier） 是否足够大？尝试显著增大（例如翻倍或乘以10）V-Ray灯光的强度值或光度学灯的光通量。
       • 检查HDRI/Dome Light的倍增值（Multiplier） 是否足够？尝试增大,确保HDRI本身亮度足够。
       • 检查是否有物体意外遮挡了主要光源？
       • 确认环境光（Environment） 设置（在渲染设置或环境面板中）是否有有效的光源（如GI环境光）且未被覆盖？尝试增大环境光的倍增值。
     • 大幅调整物理相机曝光参数（降低曝光要求）：
       • 降低 f-number： 尝试设为较低值（如 f/2.8, f/4）,让更多光线进入相机。
       • 降低快门速度： 尝试设为较慢速度（如 1/30s, 1/15s 甚至更长），让感光元件暴露在光线下更长时间，注意过慢的快门可能导致动态模糊（如果场景有动画）。
       • 提高 ISO： 尝试设为较高值（如 800, 1600, 3200）,增加感光元件的敏感度。
     • 优先策略： 首先确保场景有足够强的光源，然后再用相机参数进行精细的曝光控制和艺术效果调整，单纯依赖提高ISO或降低快门速度来补偿极弱的光源,会引入大量噪点或动态模糊。

2. ️ 物理相机曝光参数设置错误

   • 原因： 即使场景光照充足，如果物理相机的参数组合极端“限制”了进光量，也会导致全黑。
     • f-number过高： 例如设置为 f/32, f/64。
     • 快门速度过快： 例如设置为 1/4000s, 1/8000s。
     • ISO过低： 例如设置为 ISO 50, ISO 25。
   • 解决方案：
     • 重置为“中性”参数： 尝试使用一组典型的室内或室外起始参数：
       • 室内： f/8, 1/60s, ISO 400
       • 室外（晴天）： f/11, 1/200s, ISO 100
     • 理解参数关系： 调整三者中的一个，往往需要联动调整另外两个以达到理想曝光，降低f-number（让画面更亮）后,可能需要提高快门速度或降低ISO来防止过曝。
     • 善用曝光值（EV）： 物理相机通常有曝光值（Exposure Value, EV） 参数，这是一个快捷的全局曝光补偿滑块。如果渲染全黑，尝试将EV大幅提高（往正数方向调，如 +5, +6, +8），这相当于同时调整了光圈、快门、ISO的组合来增加曝光，这是一个非常快速的诊断和初步解决手段，但请注意，这只是一个补偿值,最终还是要优化基础参数和场景光照。

3. 环境光/天光/GI被错误关闭或覆盖

   • 原因： V-Ray渲染依赖全局照明 (GI) 来模拟光线在场景中的反弹，如果GI被禁用，或者提供环境照明的光源（如V-Ray Dome Light或环境贴图）被禁用、倍增值设为0、或被“覆盖”功能屏蔽，那么场景将失去重要的间接照明来源，尤其在只有少数直接光源的情况下,极易导致大片区域甚至整个场景漆黑一片。
   • 解决方案：
     • 检查V-Ray渲染设置中的GI开关： 进入 V-Ray 渲染设置 > Global Illumination (GI) 选项卡，确保 Enable GI 是勾选状态。
     • 检查环境设置：
       • V-Ray 渲染设置 > Environment 卷展栏：检查 GI Environment (skylight) 和 Reflection/Refraction Environment 是否启用？倍增值是否大于0？是否有有效的贴图（如HDRI）？
       • 检查场景中是否有手动添加的 V-Ray Dome Light？确认其启用且倍增值足够,检查其是否被其他设置覆盖。
     • 检查“覆盖”设置： 在 V-Ray 渲染设置 > Global Switches 卷展栏中，检查 Override Environment 选项，如果勾选了，它将会用下方指定的单一颜色或贴图替换掉场景中所有的环境光（包括环境面板和Dome Light的设置），确保这个颜色不是纯黑,或者取消勾选它以恢复场景原有环境设置。

4. 相机位置或方向错误

   • 原因： 相机可能被放置在了一个完全封闭的物体内部，或者镜头（Camera）正对着一个完全不反光不透光的纯黑色表面，或者相机的目标点方向错误（如垂直向上对着纯黑背景）。
   • 解决方案：
     • 检查相机视图： 在视口中切换到该物理相机视图，观察视口显示是否正常（非黑色），虽然视口预览不完全等于渲染,但一个全黑的视口通常意味着相机位置或方向有大问题。
     • 调整相机位置和目标点： 移动相机到一个能“看到”场景主要部分的位置,确保镜头前方没有巨大物体遮挡。
     • 检查相机剪切平面 (Clipping Planes)： Clip Manually 启用，确保 Near Clip 值没有设置得过大，导致相机近处的场景被“剪掉”而看不到,可以尝试暂时关闭手动剪切。

5. ️ 与“覆盖材质”冲突

   • 原因： 在 V-Ray 渲染设置 > Global Switches 卷展栏中，如果启用了 Override Material，并且指定的覆盖材质是一个纯黑色的漫反射材质（Diffuse color = 0,0,0），那么无论场景实际材质是什么，都会被替换成这个黑色材质,导致渲染全黑。
   • 解决方案：
     • 检查“覆盖材质”设置： 找到 Override Material 选项，如果启用，请取消勾选，或者将其更改为一个非黑色的材质（如浅灰色）用于测试目的。

6. 镜头特效 (Lens Effects) 导致过暗

   • 原因 (较少见)： 如果启用了物理相机的渐晕 (Vignetting) 效果，并且强度 (Amount) 设置得过大（负值），会导致画面四角甚至中心严重变暗，虽然通常不会导致完全全黑,但极端设置下可能接近全黑。
   • 解决方案：
     • 在物理相机的 Bokeh Effects 或 Lens Effects 卷展栏中，找到 Vignetting 参数，尝试将其设置为 0 或者一个较小的值（如 -0.3）看看效果。

系统排查流程：

1. 快速诊断： 将物理相机的 Exposure Value (EV) 调高到 +6 或 +8，立即渲染测试，如果画面变亮（即使过曝），则绝对确定问题是曝光不足（原因1或2），可以再逐步调低EV，同时优化光源强度和相机基础参数（f-stop, shutter, ISO）到一个合适的水平，如果画面依然全黑，则问题更可能在其他方面（原因3,4,5,6）。
2. 检查光源： 确保所有你认为该亮的灯都亮着，强度合理，特别是主光源和环境光（HDRI/Dome Light）。
3. 检查GI和环境： 确认GI开启，环境光照设置正确且未被覆盖,禁用任何覆盖材质测试。
4. 检查相机视图和位置： 在视口中确认相机视角正常。
5. 检查曝光参数： 重置相机参数到中性值（如 f/8, 1/60s, ISO 400, EV=0）。
6. 检查镜头特效/覆盖： 禁用渐晕,禁用材质覆盖。
7. 简化场景： 如果以上步骤无效，尝试创建一个新的简单场景（如一个Box，一个V-Ray Plane Light），只使用这个物理相机渲染，看是否正常，如果新场景正常，则问题出在原场景的某个特定设置或物体上，如果新场景也黑，可能是软件安装或设置文件问题（尝试重置V-Ray设置或重装）。

关键要点与最佳实践：

• 物理相机 ≠ 标准相机： 必须将物理相机与灯光参数联动调整，不能沿用标准相机下“感觉够亮”的灯光设置。
• 从“中性”参数开始： 对于新场景，从建议的中性曝光参数（f/8, 1/60s, ISO 400）开始,再根据效果微调。
• EV是快速救星： EV参数是诊断和解决全黑问题最快的方式。
• 光源是基础： 再好的相机参数也无法补偿一个完全没有光或者极其昏暗的场景,优化光源是根本。
• 理解曝光三角： 掌握光圈(f-stop)、快门速度(shutter speed)、ISO之间的关系是精准控制V-Ray物理相机曝光的核心技能。
• 善用渲染元素： 渲染通道如Raw Lighting, Raw Global Illumination可以帮助诊断哪些光照成分缺失或不足。

案例说明：

• 场景： 一个室内客厅，有窗户（使用V-Ray Plane Light模拟室外天光）和几盏室内射灯（V-Ray Light – Sphere）。
• 问题： 使用物理相机（参数默认）渲染全黑。
• 排查：
  1. 将物理相机 EV 设为 +6，渲染出现画面（但过曝） => 确认是曝光不足。
  2. 检查天光 (Plane Light) 强度：原来是 0，将其增大到 0。
  3. 检查室内射灯强度：原来是 1000 lm（流明），将其增大到 5000 lm。
  4. 将物理相机参数调整为 f/5.6, 1/50s, ISO 400, EV=0。
  5. 再次渲染,获得正常曝光的图像。

通过系统地排查物理相机的曝光原理和场景灯光设置，渲染一片漆黑的问题通常都能迎刃而解，掌握这些技巧，你将能更自信地运用VRay物理相机，创造出更真实、更具艺术感的渲染作品。

引用说明：

• V-Ray 物理相机曝光控制原理参考自 Chaos Group 官方 V-Ray 文档 (VRayPhysicalCamera 的章节)，该文档是 V-Ray 渲染器最权威的技术信息来源。
• 常见问题排查思路整合了 Chaos Group 官方论坛 (https://forums.chaos.com/) 上用户及官方技术支持反复讨论和验证的解决方案,体现了用户社区的实际经验和官方技术支持的专业指导。
• 关于真实摄影曝光三角（光圈、快门、ISO）在渲染中的应用，原理基于摄影学基础知识，并在 CG 渲染最佳实践（如 CGarchitect, Ronen Bekerman 等平台的专业文章）中得到广泛印证和应用。
