分布式图片存储架构
通过分片存储、多副本冗余、负载均衡及CDN加速优化
分布式图片存储架构详解
架构设计目标与核心挑战
分布式图片存储系统的核心目标是解决海量图片数据的高效存储、快速访问、高可用性以及低成本扩展问题，与传统集中式存储相比，分布式架构需应对以下挑战：
- 数据规模：支持PB级图片存储，需横向扩展能力。
- 访问延迟：用户对图片加载速度敏感，需优化读写性能。
- 容灾与可靠性：避免单点故障，确保数据持久性。
- 成本控制：平衡存储介质（如SSD/HDD）、带宽和计算资源的成本。

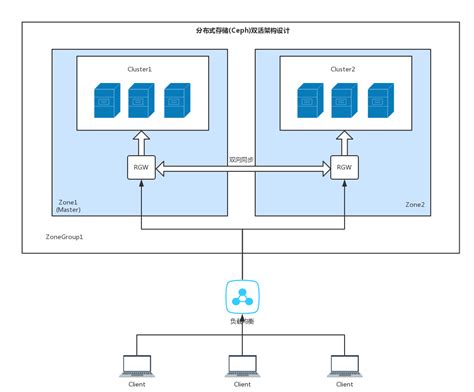

典型分布式图片存储架构分层
分布式图片存储通常采用分层架构，以下是核心组件与功能：
| 层级 | 组件 | 功能描述 |
|---|---|---|
| 客户端层 | 用户终端/应用 | 负责上传、下载图片，通过API与服务层交互。 |
| 服务层 | 负载均衡器、API网关 | 分发请求至后端存储节点，提供鉴权、缩略图生成、格式转换等增值服务。 |
| 存储层 | 对象存储、分布式文件系统 | 实际存储图片数据，支持冗余备份、数据分片和恢复。 |
| 缓存层 | CDN节点、Redis/Memcached | 缓存热点图片，减少源存储压力，加速全球访问。 |
| 管理层 | 元数据数据库、监控告警系统 | 管理图片元信息（如路径、大小、访问权限），监控系统健康状态。 |
核心技术选型与实现方案
存储层技术
- 对象存储：如Amazon S3、MinIO，适合海量非结构化数据，支持扁平化命名空间和HTTP API。
- 分布式文件系统：如Ceph、GlusterFS，提供POSIX兼容的文件接口，适合大文件存储。
- 混合存储：热数据（高频访问）用SSD，冷数据（低频访问）用HDD或对象存储。
服务层设计
- API网关：统一入口，支持RESTful API，处理图片上传、下载、删除等操作。
- 负载均衡：基于DNS轮询或一致性哈希（如Nginx、HAProxy）分配请求至存储节点。
- 异步处理：使用消息队列（如Kafka、RabbitMQ）解耦上传任务与存储操作，提升吞吐量。
缓存与加速
- CDN集成：将图片缓存至边缘节点（如阿里云CDN、Cloudflare），减少跨域传输延迟。
- 本地缓存：在服务层部署Redis或Memcached，缓存频繁访问的图片元数据及缩略图。
数据冗余与一致性
- 副本策略：每张图片保存3个副本（如EC纠删码或多副本复制），分布在不同机架或AZ中。
- 一致性模型：采用最终一致性（如DynamoDB风格）或强一致性（如Raft协议），根据业务需求权衡。
性能优化与成本控制策略
性能优化
- 分片与并行处理：将大图片分块存储，并行上传/下载，提升吞吐量。
- 数据压缩：客户端上传时使用WebP、AVIF等格式压缩，减少带宽占用。
- 预取与预热：根据访问模式预加载热点图片至缓存，避免突发流量导致的延迟。
成本优化
- 生命周期管理：设置图片过期时间，自动降级存储介质（如从SSD迁移到归档存储）。
- 按需扩展：通过容器化（如Kubernetes）动态扩缩容，避免资源浪费。
- 混合云存储：冷热数据分层，热数据用本地IDC，冷数据存储至公有云（如AWS Glacier）。
典型架构对比
| 方案 | 适用场景 | 优点 | 缺点 |
|---|---|---|---|
| 本地分布式存储 | 中大型企业私有云 | 完全可控、低延迟 | 维护成本高，扩展性受限 |
| 公有云对象存储 | 初创企业/快速上线 | 零运维、弹性扩展 | 长期成本高，依赖厂商 |
| 混合云+CDN | 全球化业务 | 低成本、高可用 | 架构复杂，需协调多云管理 |
关键问题解决思路
大并发上传导致存储节点过载
- 解决方案：
- 使用分片上传（如AWS Multipart Upload）将大文件拆分为小块并行写入。
- 引入限流算法（如令牌桶）平滑突发流量。
跨地域访问延迟高
- 解决方案：
- 部署全球CDN节点,结合DNS智能解析就近调度。
- 使用边缘计算（如AWS Lambda@Edge）在CDN节点预处理请求。
监控与运维
- 监控指标：存储节点CPU/内存/磁盘利用率、API响应时间、缓存命中率、副本一致性状态。
- 自动化工具：Prometheus+Grafana监控告警，Ansible/Terraform实现基础设施即代码（IaC）。
FAQs
Q1：如何选择合适的分布式图片存储方案？
A1：需综合考虑以下因素：
- 数据规模：EB级数据优先选择公有云对象存储（如AWS S3）。
- 访问模式：高并发场景需强化缓存层（如Redis+CDN）。
- 合规性：敏感数据需本地部署，并加密传输与存储。
- 成本：初期可选用混合云，后期逐步迁移至单一平台降低复杂度。
Q2：如何处理图片存储的容量激增问题？
A2：可采取以下措施：
- 数据生命周期管理：自动清理过期图片，或将其迁移至低成本存储（如冷存储）。
- 弹性扩容：通过容器编排（如Kubernetes）动态添加存储节点。
- 压缩与去重：客户端上传时压缩图片，服务端检测重复文件并去重存储
