HP服务器主板框架图

HP服务器主板框架含CPU插槽、内存槽、PCIe扩展槽、芯片组、SATA接口

HP服务器主板框架图详解

HP服务器主板是服务器硬件架构的核心，负责协调处理器、内存、存储、网络等关键组件的运行，其框架设计直接影响服务器的性能、扩展性和稳定性，以下从主板布局、核心模块、功能分区及技术特性等方面,结合典型框架图进行详细解析。

主板整体布局与核心模块

HP服务器主板通常采用多层PCB设计，布局紧凑且模块化,主要分为以下功能区域：

区域 功能描述
处理器插槽 安装CPU，支持多线程和多核处理，通常配备散热片或风扇。
内存插槽 提供DDR4/DDR5 ECC内存支持，支持多通道配置（如四通道、六通道）。
芯片组 包含北桥（负责内存与CPU通信）和南桥（管理I/O设备），部分型号集成PCIe控制器。
存储控制器 管理SATA/SAS/HBA接口，支持RAID配置（硬件或软件RAID）。
扩展插槽 PCIe x8/x16插槽，用于添加显卡、网卡、光纤卡等扩展设备。
电源管理模块 多相供电设计，支持冗余电源输入（如CRPS标准），含PWM控制器。
网络接口 板载千兆/万兆以太网控制器，部分型号支持光纤或InfiniBand。
BIOS/固件芯片 存储服务器固件，支持UEFI和远程管理（如iLO）。
其他组件 超级I/O芯片、时钟发生器、电压监控传感器、诊断指示灯等。

核心模块技术解析

  1. 处理器插槽与供电设计

    • 插槽类型：主流型号采用LGA封装（如Intel Xeon的LGA4189/4677），支持特定世代的CPU。
    • 供电系统：多相（4+1/6+2相）DRMOS设计，每相配备Mosfet和电感，确保CPU稳定供电。
    • 散热优化：插槽周围布置大量电容和电感,部分高端型号配备液冷接口。

  2. 内存子系统

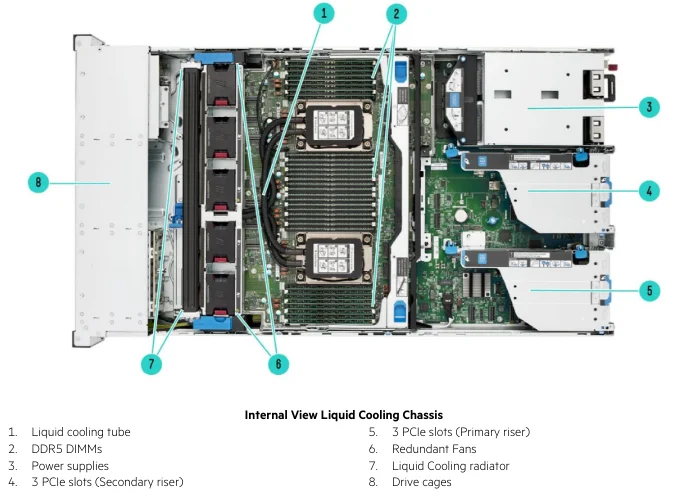

    HP服务器主板框架图 第1张

    • 插槽数量：通常为8-32条DDR4/DDR5插槽，支持ECC RDIMM/LRDIMM。
    • 纠错能力：通过内存控制器实现单比特纠错（ECC），部分支持内存镜像（Rank Mirroring）。
    • 拓扑结构：多通道设计（如双核处理器对应双通道，四核对应四通道）,提升内存带宽。

  3. 芯片组与I/O扩展

    • 芯片组功能：协调CPU、内存、PCIe设备间的数据传输，部分集成SATA控制器。
    • PCIe插槽：基于CPU和芯片组提供的PCIe通道，典型配置包括：
      • x16插槽（用于高性能显卡或RAID卡）
      • x8插槽（用于万兆网卡或光纤卡）
    • Riser卡支持：部分机型通过Riser槽扩展更多PCIe设备。

  4. 存储与RAID控制

    • 接口类型：
      • SATA 6Gbps（连接HDD/SSD）
      • SAS 12/24Gbps（支持SAS HDD/SSD阵列）
      • HBA（Fibre Channel over PCIe，用于光纤存储）
    • RAID模式：
      • 硬件RAID（由专用RAID芯片管理，如LSI MegaRAID）
      • 软件RAID（通过操作系统或驱动实现）

  5. 网络与远程管理

    • 板载网卡：Broadcom或Intel千兆/万兆控制器，支持PXE、iSCSI等协议。
    • iLO管理端口：独立RJ45接口，用于远程KVM、系统监控（需配合专用管理芯片）。
    • 高级功能：网络唤醒（WOL）、ARP防护、VLAN划分。

电源与信号管理

  1. 电源输入与保护

    • 接口标准：支持CRPS（Common Redundant Power Supply），提供冗余电源输入。
    • 过压/过流保护：TVS二极管、保险丝和POL（Point of Load）电路设计。
    • 电源时序控制：Super I/O芯片管理开机时序和RTC信号。

  2. 信号诊断与调试

    • Debug指示灯：通过LED状态码显示POST错误或硬件故障。
    • 蜂鸣器：开机自检时发出错误提示音。
    • 电压检测点：预留测试点用于测量关键电压（如+12V、+5VSB、+3.3V）。

典型框架图分层说明

以下为HP ProLiant DL360 Gen10主板框架的典型分层示例：

层级 组件分布
顶层（组件面） 处理器插槽、内存插槽、PCIe扩展卡、散热片、诊断指示灯。
中间层（信号层） PCB走线（4层以上）、电源回路、PCIe通道、USB/SATA接口布线。
底层（焊接面） Mosfet、电感、电容、南桥芯片、Super I/O芯片、BIOS芯片。

技术特性对比表

特性 入门级型号（如DL360） 高端型号（如DL980）
CPU插槽类型 LGA4189（单路） LGA4677（双路）
内存最大容量 128GB DDR4（8×16GB） 2TB DDR4（64×32GB）
PCIe插槽数量 1×x16 + 2×x8 4×x16 + 2×x8
存储接口 4×SATA + 2×SAS 8×SAS + HBA（光纤）
网络接口 4×1GbE 4×10GbE + 2×1GbE
电源冗余支持 可选冗余电源 标配1+1冗余电源
iLO管理芯片 iLO Standard iLO Advanced（带GPU加速）

FAQs

Q1：如何查看HP服务器主板的具体型号？
A1：可通过以下方法识别：

  1. 物理标签：主板边缘或PCB上印有型号（如“872698-B21”）。
  2. 系统内查看：启动时按F10进入iLO管理界面，或通过BIOS菜单中的“System Information”查看主板型号。
  3. 命令行工具：使用dmidecode -t baseboard命令查询。

Q2：HP服务器主板支持哪些类型的RAID配置？
A2：根据存储控制器类型，支持以下RAID模式：

  • 硬件RAID：通过LSI/Broadcom RAID芯片实现，支持RAID 0/1/5/6/10/50/60。
  • 软件RAID：Windows/Linux系统下通过驱动实现RAID 0/1/5（依赖CPU资源）。
  • 混合模式：部分机型支持硬件RAID与软件RAID共存（如本地存储用硬件RAID，外扩JBOD用软件RAID
