癌症基因数据分析的可视化工具
癌症基因数据分析常用R/Python绘图包（如ggplot2、Matplotlib）及专业工具TCGAvis、cBioPortal，可可视化突变图谱、差异表达热图、生存曲线等，辅助挖掘肿瘤生物标志物与分子机制，助力精准医疗研究
癌症基因数据分析的可视化工具
癌症基因数据分析涉及多组学数据（如突变、表达、拷贝数等）的整合与挖掘，可视化工具需满足高维度数据展示、交互探索及生物学意义解读的需求,以下是常用工具分类及特点：
综合分析平台
| 工具名称 | 核心功能 | 数据类型 | 特点 |
|---|---|---|---|
| TCGA Portal | 多组学数据整合与可视化（突变、表达、临床） | TCGA全基因组数据 | 官方平台，支持差异分析、生存曲线及基因集富集分析 |
| cBioPortal | 跨癌症类型数据探索与患者队列对比 | TCGA/ICGC/私有数据 | 交互式界面，支持突变瀑布图、生存分析及基因关联网络构建 |
| UCSC Xena | 公共数据可视化与生存分析 | TCGA/GTEx/ICGC | 支持基因表达热图、火山图及多维数据叠加分析 |
突变数据可视化工具
Maftools（R包）
- 功能：绘制突变瀑布图、癌基因/抑癌基因分布、突变频谱
- 适用场景：单样本或多样本突变注释文件（MAF）分析

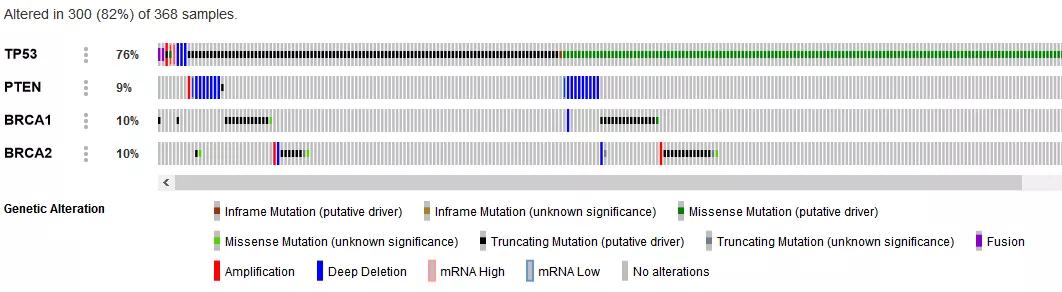

- 示例图：突变瀑布图展示不同基因的突变类型与频率
MutationMapper
- 功能：3D基因组结构上标注突变位点（如染色质相互作用区域）
- 适用场景：非编码区突变与调控元件关联分析
基因表达与通路分析工具
Gistic（R包）
- 功能：可视化基因显著性分析结果（如GSEA通路富集）
- 输出：热图、气泡图、通路拓扑图
DAVID/Metascape
- 功能：基因列表富集分析与可视化
- 输出：气泡图、弦图、功能分类树状图
生存分析与临床关联工具
KMplot
- 功能：在线生存曲线绘制（基于基因表达与临床结局）
- 数据源：乳腺癌、肺癌等TCGA数据
- 输出：Kaplan-Meier曲线及Log-rank检验结果
SurvivalAnalysis（Python库）
- 功能：批量生存分析与可视化（如森林图、风险表）
- 适用场景：多基因预后模型评估
交互式与高级可视化工具
Plotly/Dash（Python）
- 功能：动态交互图表（如3D散点图、可缩放热图）
- 优势：支持Web端部署，便于分享分析结果
Tableau/Power BI
- 功能：临床数据与分子数据联动分析
- 适用场景：多维度筛选（如年龄、分期）下的基因表达分布
专用数据库与资源
| 数据库 | 用途 | 可视化特色 |
|---|---|---|
| COSMIC | 肿瘤体细胞突变图谱 | 突变频次统计与解剖位置标注 |
| ICGC Data Portal | 国际癌症基因组项目数据 | 跨种族/癌症类型对比分析 |
| DepMap | 药物敏感性与基因表达关联 | 热图展示药物响应差异 |
相关问题与解答
问题1：如何选择突变分析与生存分析结合的可视化工具？
解答：
- 若需快速生成突变瀑布图并与生存曲线联动，优先使用cBioPortal（内置突变与生存模块）。
- 若需定制化分析（如多基因组合预后模型），推荐R的SurvivalAnalysis包结合Maftools，通过代码灵活整合突变数据与临床终点。
问题2：如何可视化非编码区突变（如启动子或增强子）？
解答：
- 使用MutationMapper将突变映射到基因组调控元件（如ENCODE峰值）。
- 结合UCSC Genome Browser展示突变位点与染色质状态（如H3K27ac标记）的重叠情况。
- 若需功能性注释，可通过Homer软件生成突变附近的转录因子 binding site 分布图
