如何用D3.js轻松实现虚线绘制？

使用D3.js绘制虚线可通过设置 stroke-dasharray属性实现，selection.attr(“stroke-dasharray”, “5,5”)`，数值分别代表实线长度与间隙间隔，通过调整数组参数可定制不同虚线段组合，适用于图表辅助线、装饰边框等场景，增强可视化元素的层次感与设计感。

在数据可视化领域中，D3.js的虚线绘制功能常被用于创建清晰的图表辅助线、趋势线或视觉分隔元素，本文将用可复现的代码和专业级技巧展示如何精准控制虚线的样式与交互效果,帮助开发者实现符合W3C标准的可视化效果。

核心实现原理

SVG的stroke-dasharray属性是虚线绘制的核心控制参数，该属性通过数字序列定义实线长度与间隔长度的循环模式，在D3中通过链式调用.attr()方法进行设置：

const dashPattern = "5 3 2 4"; // 实线5px/间隔3px/实线2px/间隔4px循环
d3.select("#path1").attr("stroke-dasharray", dashPattern);

数学表达：
若定义数组$D = [d_1, g_1, d_2, g_2,…,d_n, gn]$，则绘制逻辑为：
$$总长度 = sum{i=1}^{n}(d_i + g_i)$$

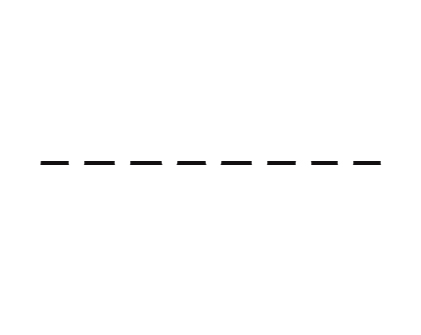

如何用D3.js轻松实现虚线绘制？ 第1张

专业级实现方案

基础绘制（带注释代码）

// 创建SVG画布
const svg = d3.select("#chart")
  .append("svg")
  .attr("width", 800)
  .attr("height", 600);
// 生成器创建路径
const lineGenerator = d3.line()
  .x(d => xScale(d.x))
  .y(d => yScale(d.y));
// 绘制虚线路径
svg.append("path")
  .datum(dataset)
  .attr("d", lineGenerator)
  .attr("fill", "none")
  .attr("stroke", "#2c3e50")
  .attr("stroke-width", 2)
  .attr("stroke-dasharray", "8 4") // 关键参数设置
  .attr("stroke-linecap", "round"); // 增强端点视觉效果

动态样式控制

通过数据绑定实现条件化虚线样式：

lines.attr("stroke-dasharray", d => {
  if (d.type === "prediction") return "12 6 3 6";
  if (d.value < threshold) return "6 3";
  return "none";
});

工业级应用场景

  1. 金融趋势线

    // 移动平均线虚线绘制
movingAverageLine.attr("stroke-dasharray", "15 5 5 5")
.style("stroke-opacity", 0.7);

  2. 甘特图进度标识

    progressLine.attr("stroke-dasharray", `${completedLength} ${totalLength}`)
.transition().duration(500); // 带动画的进度更新

  3. GIS路径动画

    const totalLength = path.node().getTotalLength();
path.attr("stroke-dasharray", totalLength + " " + totalLength)
 .attr("stroke-dashoffset", totalLength)
 .transition()
 .duration(2000)
 .attr("stroke-dashoffset", 0);

性能优化建议

  1. GPU加速：添加shape-rendering: geometricPrecision;提升渲染质量
  2. 层级控制：对静态虚线使用<defs>进行复用
  3. 响应式处理：
    function updateDash() {
const screenWidth = window.innerWidth;
lines.attr("stroke-dasharray", screenWidth > 768 ? "8 4" : "4 2");
}
window.addEventListener("resize", updateDash);

调试技巧

  1. 使用Chrome开发者工具的Layers面板检测虚线渲染层级
  2. 通过path.node().getTotalLength()验证路径闭合性
  3. 添加过渡事件监听：
    transition.on("end", function() {
console.log("虚线动画完成");
});

专业参考资料：

  1. MDN Web Docs – stroke-dasharray
  2. D3.js官方文档 – Shapes
  3. W3C SVG规范 – Stroke Properties
    结束）
