光电之间数据可视化助力
光电传感技术实时采集数据，可视化工具将信息转化为直观图表，助力高效分析与决策优化
光电数据特性与可视化需求
光电系统涉及光信号与电信号的转换、传输与处理，其数据具有以下特点：
- 多维度：包含光谱、强度、相位、时间戳等参数。
- 高动态范围：光信号强度变化跨度大，需精准映射。
- 实时性要求：如光纤通信、激光雷达等场景需即时反馈。
- 空间关联性：光学成像数据常与物理空间位置强相关。
数据可视化的核心目标是将复杂光电数据转化为直观图形，辅助分析趋势、异常或关联性。
数据可视化在光电领域的关键作用
| 应用场景 | 可视化价值 |
|---|---|
| 光伏电站性能监控 | 通过热力图展示组件效率分布，快速定位低效或故障区域。 |
| 光学传感器校准 | 用散点图对比理论值与实测值，直观判断校准偏差。 |
| 激光通信信号分析 | 时域波形图+频谱图结合，优化调制参数并检测噪声干扰。 |
| 摄像头图像质量评估 | 直方图显示像素亮度分布，识别过曝/欠曝问题。 |

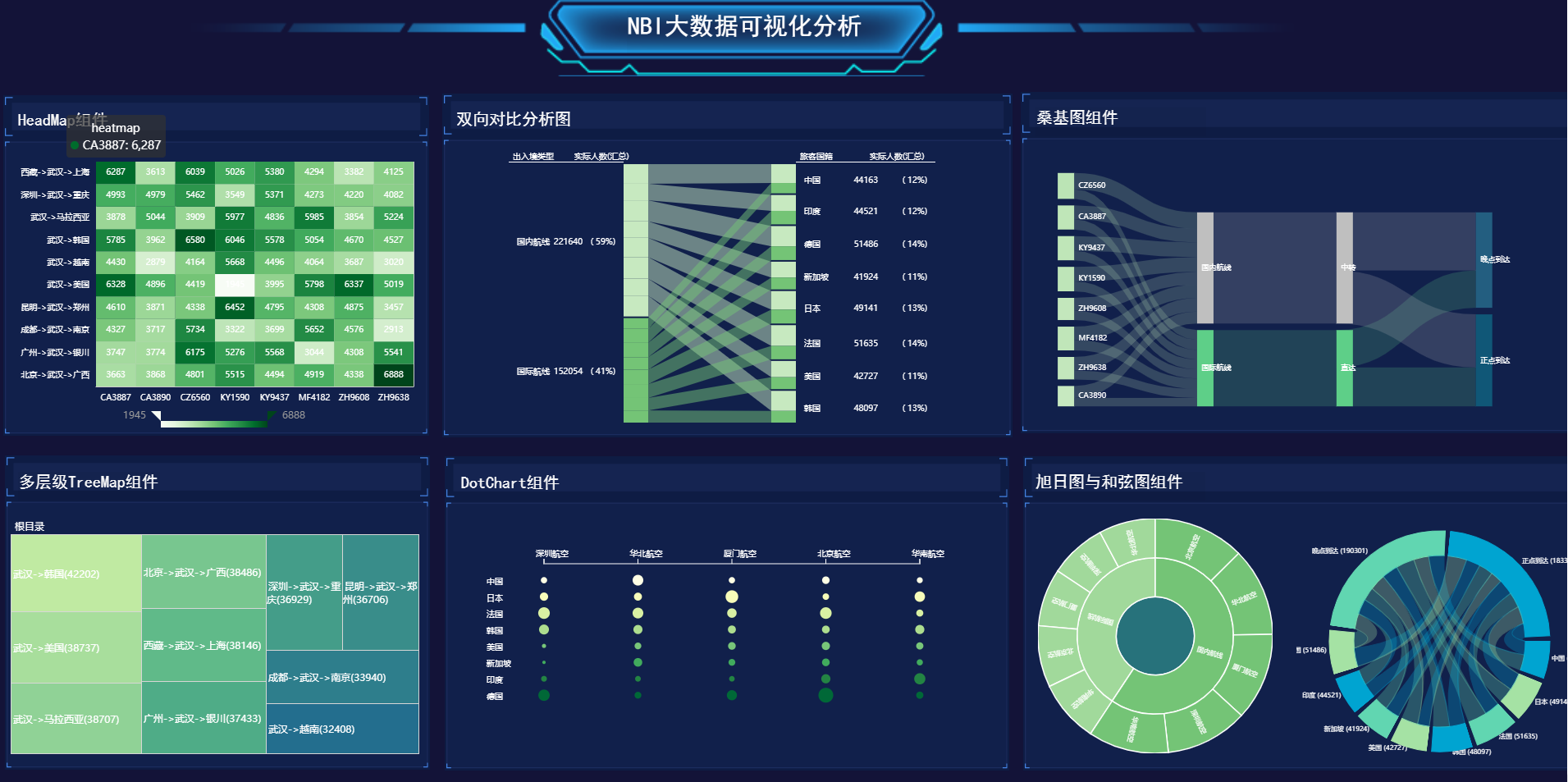

常用可视化工具与技术
工具对比表
| 工具类型 | 典型代表 | 适用场景 | 优势 |
|---|---|---|---|
| 编程库 | Python（Matplotlib、Plotly） | 定制化开发、批量处理 | 灵活扩展、支持交互式图表 |
| 商业软件 | Tableau、Power BI | 快速生成报告 | 零基础操作、丰富模板 |
| 专业光学软件 | OSLO、Zemax | 光学系统仿真与分析 | 内置行业标准模型库 |
技术选型建议
- 基础分析：Excel/Google Sheets（简单统计、快速制图）。
- 研究级需求：Python+科学计算库（如NumPy、SciPy）处理复杂算法。
- 工业监控：组态软件（如WinCC）集成实时数据看板。
典型案例：光伏电站效能优化
某电站通过可视化发现组件衰减规律：
- 数据源：逆变器电压、电流、辐照度、温度。
- 可视化方案：
- 时空热力图：叠加地理信息，显示不同时段组件发电效率。
- 效率-辐照度散点图：拟合曲线判断组件老化程度。
- 成果：识别10%低效组件，更换后整体发电量提升5%。
实施步骤与注意事项
- 需求拆解：明确核心指标（如损耗率、信噪比）与受众（工程师/管理者）。
- 数据预处理：清洗异常值，归一化多源数据尺度。
- 交互设计：支持缩放、筛选、阈值预警（如光功率超限报警）。
- 验证迭代：通过A/B测试优化图表类型（如折线图 vs. 面积图）。
问题与解答
Q1：如何选择光电数据的颜色映射方案？
A1：优先使用感知均匀的色图（如Matplotlib的viridis），避免传统彩虹色图导致视觉误差，对于红外波段数据，可参考NASA标准假彩色映射（如植被为红色）。
Q2：如何处理高频光电信号的实时可视化延迟？
A2：采用分级渲染策略：
- 最近1秒数据：前端WebGL逐点绘制（<50ms延迟）。
- 历史数据：后端聚合后生成静态图表（如分钟级平均值）。
- 使用WebSocket替代HTTP轮询，减少通信
