光分配网络
光分配网络（ODN）基于光纤传输，由无源器件组成，通过分光比实现多用户覆盖，具有低损耗、高带宽和强抗干扰特性
光分配网络（ODN）

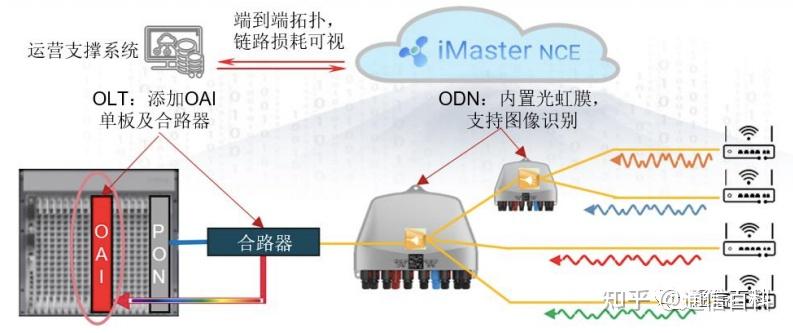

光分配网络（Optical Distribution Network, ODN）是光纤接入系统的核心组成部分，主要用于将光线路终端（OLT）发出的光信号分配至多个用户端的光网络单元（ONU）或光终端（ONT），ODN通常采用无源光纤器件构建，具有高带宽、低损耗、抗电磁干扰等特点，是实现光纤到户（FTTH）、光纤到楼宇（FTTB）等场景的关键技术。
核心组成部分
| 组件 | 功能描述 |
|---|---|
| 光纤 | 传输光信号的物理介质，分为单模光纤（SMF）和多模光纤（MMF），FTTH中常用单模光纤。 |
| 分光器 | 将一路光信号分成多路，常见类型包括平面波导型（PLC）、熔融拉锥型（FBT）等。 |
| 光连接器 | 连接光纤与设备，如SC/APC、LC/UPC等接口，需保证低插入损耗和回波损耗。 |
| 光缆交接箱 | 用于光纤的汇聚、分配和保护，支持主干光缆与配线光缆的灵活调度。 |
| 光分路箱 | 安装在用户端附近，实现光纤分支的最后分配，通常包含分光器和熔接盘。 |
技术特点
无源特性
- 无需外部供电,降低运维成本，适合复杂环境部署。
- 依赖OLT集中管理,网络拓扑灵活（如星型、树型）。
大容量与长距离
- 单根光纤可承载波长复用技术（如WDM），支持多业务并行传输。
- 单模光纤传输距离可达数十公里,覆盖范围广。
抗干扰与安全性
- 光纤免疫电磁干扰,信号衰减小，适合强电环境。
- 光信号难以窃听,天然具备高安全性。
典型应用场景
| 场景 | 说明 |
|---|---|
| 光纤到户（FTTH） | ODN连接OLT与家庭ONU，支持高速上网、IPTV等业务。 |
| 数据中心互联 | 通过ODN实现服务器集群的光互联，提升数据传输效率。 |
| 5G基站前传 | 利用ODN分配基站与核心网之间的光信号，满足低时延要求。 |
优势与挑战
优势：
- 高带宽：单纤容量可达数十Tbps，远超传统铜缆。
- 低成本：无源器件寿命长，维护费用低。
- 易扩展：新增用户只需调整分光比，无需大规模改造。
挑战：
- 功率预算限制：分光器级数增加会导致光信号衰减，需合理规划分光比。
- 施工复杂度：光纤熔接、弯曲半径控制等工艺要求高。
- 故障定位难：无源网络缺乏主动监测手段，需依赖OTDR等专业设备。
相关问题与解答
问题1：ODN中分光器的级联会对信号产生什么影响？
解答：分光器级联会导致光信号功率按分光比指数级衰减（两级1:16分光器总衰减为1:256），实际应用中需根据OLT发射功率、光缆长度和用户数计算分光比，避免信号低于ONU接收灵敏度。
问题2：如何优化ODN的组网结构以提升可靠性？
解答：
- 采用冗余配置：主干光纤双路由备份，分光器分组部署。
- 减少熔接点：缩短光缆跳接次数，降低插入损耗。
- 选用高质量器件：如低损耗分光器、抗弯曲光纤，提升长期
