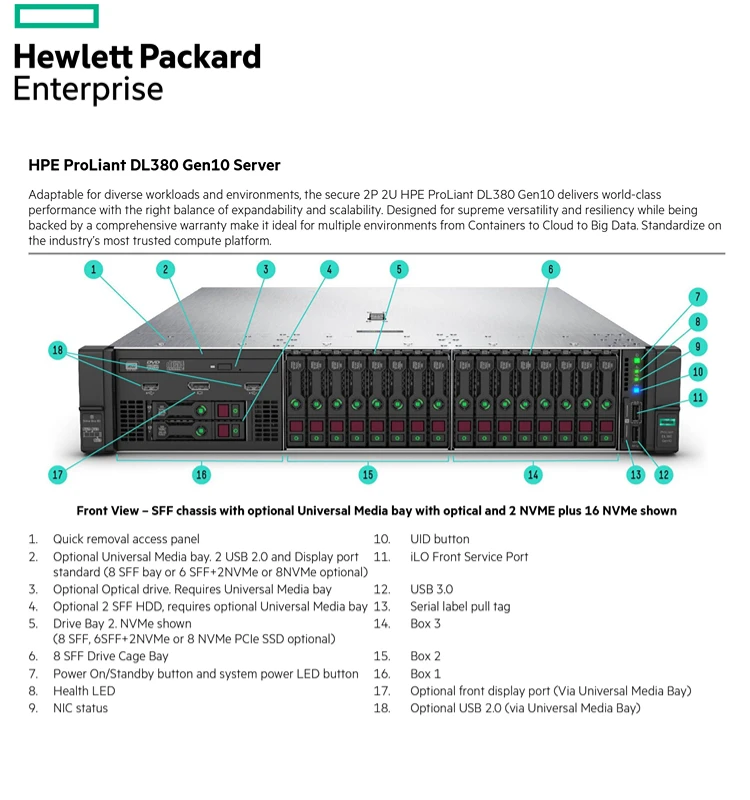

HP ProLiant DL380 Gen10服务器面板位于机箱正面，含电源/硬盘指示灯、iLO管理端口、UID按钮、系统状态指示灯及VGA/USB接口，支持快速状态

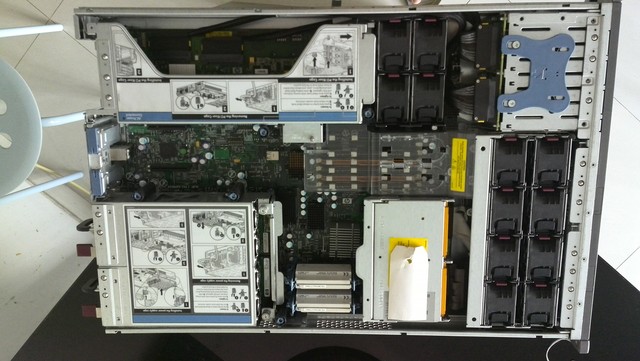

HP 380 G5服务器作为企业级硬件设备，其面板设计集成了多项管理功能与状态指示模块，本文将围绕该服务器的前面板、后面板及远程管理面板展开详细解析，涵盖物理接口功能、指示灯含义、维护操作要点等内容,并通过表格形式对比关键组件特性。
前面板组件与功能
前面板是服务器日常运维的主要交互区域，包含电源按钮、指示灯系统、USB接口及光驱（部分机型）等组件,以下是核心模块的功能说明：
| 组件名称 | 功能描述 | 状态指示规则 |
|---|---|---|
| 电源按钮（Power） | 长按4秒开机/关机，短按触发待机模式 | 绿色常亮：运行中；黄色闪烁：待机；熄灭：关闭 |
| 状态指示灯（ID） | 显示服务器健康状态，支持快速定位故障 | 绿色：正常；琥珀色：警告（如温度过高）；红色：严重错误 |
| USB接口 | 支持外接存储设备或管理工具（如键盘、驱动U盘） | 仅支持USB 2.0协议，最大传输速率480Mbps |
| 光驱（可选） | 用于安装操作系统或备份数据（需选购对应模组） | 支持24x CD/DVD读写，需连接SATA供电线 |
操作注意事项：
- 强制重启需按住电源键超过8秒，建议优先通过iLO远程管理界面执行软重启。
- USB接口建议仅连接认证设备，避免兼容性问题导致端口损坏。
- 光驱托盘弹出后若未及时操作,约10秒后会自动收回。
后面板接口与扩展槽位
后面板集中了网络、存储及扩展卡槽，是服务器对外连接的核心区域,关键接口分布如下：
| 接口类型 | 数量/位置 | 支持标准 | 典型用途 |
|---|---|---|---|
| RJ45管理网口 | 1个（左下角） | iLO专用千兆以太网 | 远程管理、系统更新、虚拟介质启动 |
| 串口（Serial） | 1个（右下角） | RS-232协议 | 连接终端调试设备或旧式管理终端 |
| VGA接口 | 1个（右上角） | 15针D-Sub | 本地直连显示器（需配合键盘鼠标） |
| PCIe扩展槽 | 4个（竖向排列） | PCIe 3.0 x16/x8（根据插槽位置） | 加装显卡、网卡、存储控制器等扩展卡 |
扩展槽位说明：
- 插槽1-4均支持热插拔，但需在BIOS或iLO中关闭对应槽位的PCIe链路后操作。
- 默认最大带宽分配为：插槽1（x16），插槽2（x8），插槽3/4（x4）。
- 安装重型扩展卡（如GPU）时,需额外安装支架螺丝固定。
iLO远程管理面板解析
HP 380 G5集成的iLO（Integrated Lights-Out）管理芯片是运维核心工具,其Web界面提供以下功能：
| 功能模块 | 操作路径 | 核心用途 |
|---|---|---|
| 虚拟控制台 | Remote Console > Launch | 远程桌面操作，支持浏览器访问或Java客户端 |
| 虚拟介质 | Virtual Media > Map Drive | 挂载ISO镜像或物理U盘进行系统安装 |
| 电源管理 | Power > Reset/Cycle | 冷重启、热重启、关机等操作 |
| 健康监控 | Status > System Health | 实时查看CPU温度、内存ECC错误、风扇转速 |
高级配置技巧：
- KVM切换：在
Remote Console中可同时连接多台服务器，通过标签页切换控制。 - 安全加固：建议启用
Secure Access，限制IP范围并强制HTTPS访问。 - 日志导出：在
Logs页面可下载系统事件日志（SEL）或iLO操作记录。
故障排查与维护指南
前面板指示灯异常处理
| 指示灯状态 | 可能原因 | 解决步骤 |
|---|---|---|
| ID灯红色常亮 | 内存ECC错误/硬盘掉线 | 进入iLO查看具体报错代码 更换问题硬盘或内存插槽 |
| 电源灯黄色闪烁 | 待机模式超时未唤醒 | 短按电源键恢复运行状态 |
后面版接口冲突问题
- 现象：外接存储设备后系统无法识别。
- 原因：USB接口供电不足或SATA接口协议不匹配。
- 解决方案：
- 更换直连电源的USB集线器；
- 在BIOS中启用
External USB Port选项； - 检查硬盘初始化为GPT/MBR格式。
FAQs
Q1：如何通过iLO远程安装操作系统？
A1：需先在Virtual Media中挂载ISO镜像，启动服务器时按F11进入引导菜单，选择HTTP/HTTPS/FTP Boot或对应虚拟驱动器，建议提前在iLO设置中启用Boot Order自定义。
Q2：服务器无法通过前面板开机，可能原因有哪些？
A2：常见原因包括：
- 电源线未插紧或PDU未供电；
- iLO设置中启用了
Power Capping限制； - 主板CMOS电池电量耗尽，可尝试清除CMOS（后面版跳线帽短接）
