hp服务器进入raid设置

开机自检时按F10键进入系统设置，选择”存储配置”或”智能阵列控制器”，进入RAID配置界面

HP服务器进入RAID设置详细指南

准备工作

在进入HP服务器RAID设置前,需确保以下条件：

  1. 服务器状态：服务器需处于开机或重启状态（部分操作需在启动过程中完成）。
  2. 硬件信息：确认服务器型号及RAID控制器类型（如P400/P800/HPE Smart Array）。
  3. 权限：需具备管理员权限或物理访问权限。

不同型号HP服务器进入RAID设置的方法

HP服务器的RAID配置界面通常通过开机自检（POST）过程中按特定按键进入，以下是常见型号的进入方式：

服务器型号 RAID控制器类型 进入按键 操作时机
ProLiant DL/ML系列 P400/P800/P1100 F8 开机后立即按下（持续按）
ProLiant Gen9/Gen10 HPE Smart Array (S100/S300) F8 开机后立即按下
ProLiant BL系列刀片服务器 Onboard Administrator F8 开机后立即按下
ProLiant ML110/ML350 集成SATA RAID F10 开机后立即按下

注意：

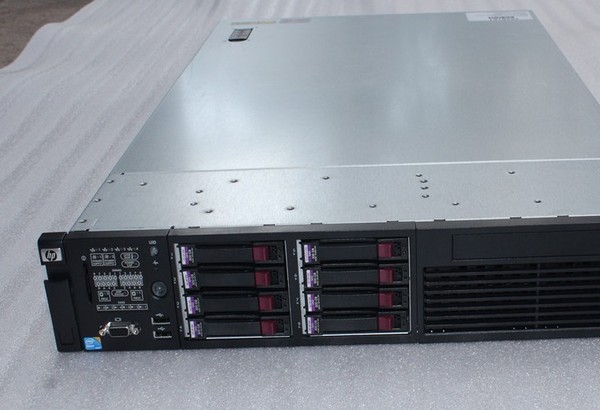

hp服务器进入raid设置 第1张

  • 部分机型需在出现HP logo时快速按键。
  • 若按键无效,可尝试在BIOS设置中调整启动顺序或启用RAID配置选项。

进入RAID配置界面的详细步骤

以ProLiant DL380 Gen10（HPE Smart Array控制器）为例：

  1. 启动服务器：按下电源按钮后立即开始操作。
  2. 按下F8键：在出现HP logo时连续多次按F8，直到进入RAID配置界面。
  3. 选择控制器：

    若服务器有多个RAID控制器（如集成+外接），需选择目标控制器。

  4. 进入配置界面：
    • 显示当前物理磁盘、阵列状态及空闲容量。
    • 可对现有阵列进行修改或创建新阵列。

RAID配置操作指南

进入RAID界面后,常见操作包括创建/删除阵列、初始化磁盘等，以下是关键步骤：

操作目标 步骤说明
创建新阵列 选择空闲磁盘。
选择RAID级别（如RAID5/RAID1）。
设置阵列名称。
确认写入配置。
删除现有阵列 选择目标阵列。
执行“Delete Array”操作（需提前备份数据）。
释放磁盘为“Unconfigured Good”。
初始化磁盘 选择未配置的磁盘。
执行“Initialize Disk”操作（清除所有数据）。
转为“Unconfigured Good”状态。
查看阵列状态 在主界面查看阵列ID、RAID级别、磁盘状态。
检查“Status”列是否显示“Optimal”。

常见问题与解决方法

问题 解决方案
按F8无法进入RAID界面 检查按键时机（需在LOGO画面出现前按下）。
尝试F10进入BIOS，检查启动设置。
更新固件至最新版本。
RAID控制器未识别磁盘 检查硬盘连接（电源线/SAS线）。
在BIOS中启用RAID控制器。
重置控制器缓存。
阵列显示“Degraded”状态 检查是否有磁盘故障（替换故障盘）。
重建阵列或重新分配热备盘。
运行一致性检查。

注意事项

  1. 数据安全：
    • 删除阵列或初始化磁盘会清除所有数据,需提前备份。
    • 修改RAID配置可能导致系统无法启动,建议在维护窗口操作。
  2. 兼容性：
    • 不同RAID控制器支持的RAID级别不同（如P400不支持RAID6）。
    • 添加新磁盘时需确保与现有阵列兼容（如容量、转速）。
  3. 固件更新：

    定期更新RAID控制器固件,避免兼容性问题。

FAQs（常见问题解答）

问题1：按F8键后进入的是BIOS而非RAID配置界面，如何解决？

解答：

  1. 检查按键时机：需在服务器启动后立即按F8，若错过可重启重试。
  2. 修改BIOS设置：
    • 进入BIOS（按F2或Del键）。
    • 找到“System Options” → “Advanced System Options” → 启用“RAID Configuration utility at boot”。
  3. 尝试其他按键：部分旧型号可能使用Ctrl+R或F10进入RAID配置。

问题2：HP服务器RAID控制器忘记密码，如何重置？

解答：

  1. 通过BIOS清除密码：
    • 进入BIOS设置,找到“Security”选项。
    • 选择“Clear RAID Controller Password”并保存退出。
  2. 物理重置：
    • 关闭服务器电源,找到RAID控制器上的“Clear CMOS”跳线。
    • 短接跳线后通电,再恢复默认位置（具体操作参考控制器手册）。
  3. 联系HP支持：若以上方法无效，需提供服务器序列号并联系官方技术支持。

通过以上步骤,可顺利进入HP服务器RAID设置界面并进行配置，建议首次操作前备份重要数据，并在

RA
