个人计算机的存储系统设计
个人计算机存储系统采用多级分层设计，包含寄存器、高速缓存、主存及外存，通过缓存技术平衡速度与容量，RAM提供临时读写，ROM 存储固件，虚拟内存扩展逻辑空间，兼顾
个人计算机存储系统设计解析
存储系统层次结构设计
个人计算机存储系统采用分层设计,通过不同层级的存储介质协同工作，平衡速度、容量和成本，典型层次结构如下：
| 层级 | 介质类型 | 容量范围 | 访问速度 | 单次访问能耗 | 成本（每GB） |
|---|---|---|---|---|---|
| 寄存器 | 静态RAM（SRAM） | KB级 | 纳秒级（<1ns） | 极低 | 高 |
| 高速缓存（Cache） | SRAM | MB级 | 1-10ns | 低 | 较高 |
| 主存（内存） | 动态RAM（DRAM） | GB级 | 50-100ns | 中等 | 中等 |
| 外存（存储设备） | HDD/SSD/NAND Flash | TB级 | ms级（HDD）/μs级（SSD） | 较高（HDD）/低（SSD） | 低（HDD）/中（SSD） |
设计核心目标：通过局部性原理（时间局部性、空间局部性）优化数据访问效率，CPU频繁访问的数据会被加载到Cache，而冷数据则存储在外存。

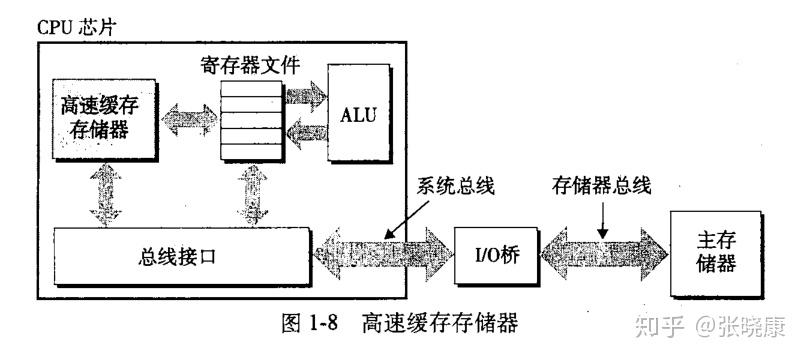

高速缓存（Cache）设计
Cache是存储系统中最关键的性能优化组件,其设计需解决以下问题：
映射机制
- 直接映射：每个主存块对应唯一Cache行，简单但冲突率高。
- 全相联映射：主存块可映射到任意Cache行，灵活性高但硬件复杂度大。
- 组相联映射：将Cache分为若干组，每组内全相联，平衡性能与成本。
替换策略
- LRU（最近最少使用）：淘汰最久未访问的数据，命中率高但实现复杂。
- FIFO（先进先出）：简单但可能误淘汰高频数据。
- LFU（最少使用）：统计访问频率，适合静态数据场景。
写入策略
- 写回（Write-Back）：修改后的数据暂存于Cache，仅标记状态，减少内存写操作。
- 写直达（Write-Through）：同步更新Cache和内存，数据一致性高但带宽占用大。
典型设计案例：Intel Core处理器采用三级Cache（L1/L2/L3），其中L1 Cache为指令和数据分离的独立缓存，L3 Cache共享且容量较大（如20MB），支持多核并发访问。
主存（内存）设计
主存是CPU与外存的缓冲区,需兼顾容量和速度，关键技术包括：
DRAM架构
- 存储单元：基于电容电荷存储数据，需周期性刷新（每64ms一次）。
- 行列地址复用：通过行地址选通（RAS）和列地址选通（CAS）分时传输地址。
- Bank分组：内存分为多个Bank，支持并行操作以提高带宽。
内存控制器
- 负责地址翻译、调度内存请求、管理刷新操作。
- 支持DDR（Double Data Rate）技术，如DDR5内存可在CL14延迟下实现4800MT/s传输速率。
虚拟内存管理
- 分页机制：将物理内存划分为固定大小页（如4KB），通过页表映射虚拟地址。
- TLB（快表）：缓存近期使用的页表项，加速地址转换。
- 页面置换算法：如LRU-K、第二次机会算法，用于淘汰内存中的冷数据。
外存（存储设备）设计
外存承担大容量数据持久化任务,需平衡读写性能与成本，主流技术对比如下：
| 特性 | HDD（机械硬盘） | SSD（固态硬盘） | 新兴技术（如Optane） |
|---|---|---|---|
| 存储介质 | 磁性碟片 | NAND Flash芯片 | 3D XPoint非易失内存 |
| 读写速度 | 80-160MB/s（SATA） | 500MB/s+（NVMe） | 2GB/s+（PCIe 4.0） |
| 延迟 | 2-12ms（寻道时间） | 02-0.1ms | 接近DRAM级别 |
| 寿命 | 无限（无写入次数限制） | 有限（P/E次数约3000次） | 极高（10^15次擦写） |
| 功耗 | 高（马达旋转） | 低 | 中等 |
文件系统设计：
- FAT32：兼容老旧系统，但单文件4GB限制，不适合现代应用。
- NTFS：支持大文件、ADS（替代数据流）、日志功能，适合Windows环境。
- EXT4/Btrfs：Linux常用，Btrfs支持实时快照和压缩。
- APFS：苹果优化，支持空间共享和克隆。
存储系统性能优化
多级缓存协同
- CPU通过预取算法（如Stride Prefetch）提前加载连续数据块到Cache。
- GPU利用L2 Cache共享内存加速图形渲染。
存储带宽提升
- 多通道内存：DDR5支持双通道/四通道配置，理论带宽可达768GB/s。
- NVMe协议：取代AHCI，支持并行指令队列，SSD吞吐量提升至32Gb/s（PCIe 4.0）。
可靠性设计
- RAID技术：RAID 5通过条带化+奇偶校验平衡性能与冗余；RAID 6增加双重校验以容忍双盘故障。
- ECC内存：在DRAM中加入错误校正码，可检测并修复单比特错误。
FAQs
Q1：为什么存储系统需要分层设计？
A1：分层设计的核心目标是平衡速度、容量和成本，靠近CPU的层级（如Cache）使用高速但昂贵的SRAM，而外存采用大容量低成本的HDD/SSD，通过局部性原理，热点数据被缓存在高层，减少底层访问频率，从而提升整体效率，读取一个视频文件时，正在播放的部分会驻留在内存和Cache，而未播放部分仅存储在外存。
Q2：SSD相比HDD的优势体现在哪些方面？
A2：SSD的优势包括：① 极致速度：随机读写延迟低于0.1ms，顺序读写速度可达5000MB/s+；② 零寻道时间：无需机械臂移动，性能稳定；③ 抗震性：无机械部件，适合移动设备；④ 低功耗：待机功耗接近0，但SSD也存在局限性，如P/E次数限制导致寿命问题，以及成本仍高于HDD（每GB约0.1美元 vs HDD的0.03美元）。
