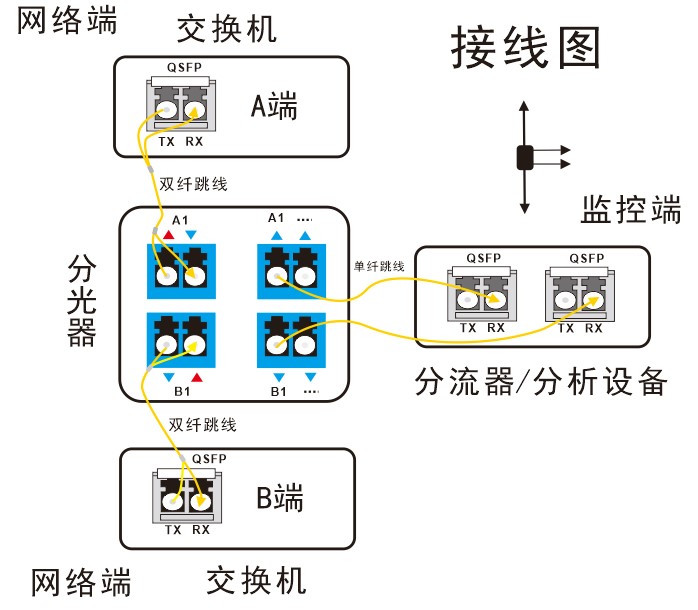

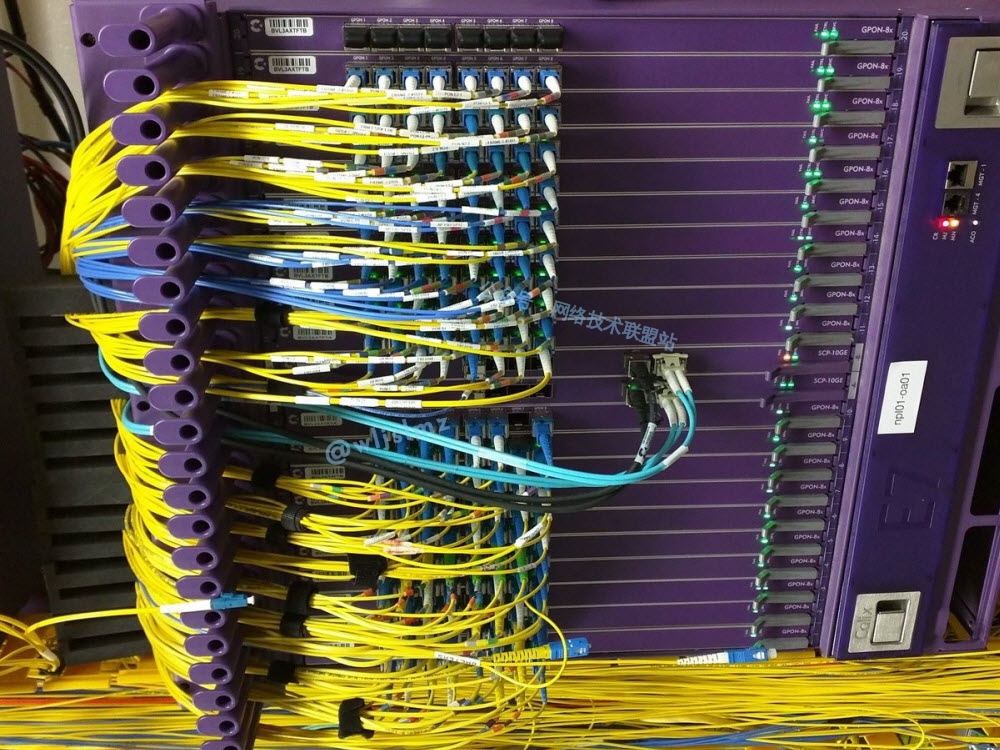

光纤接网络头怎么接线图
光纤网络头接线需剥除光纤涂覆层，切割平整后用熔接机焊接，套热缩管保护，SC/APC接口需酒精清洁，最后测试光损，确保信号稳定，操作需专业工具，避免折损光纤
光纤接头类型与接口识别
光纤接头类型多样,常见接口包括 SC（方形卡扣）、LC（小型卡扣）、FC（螺纹旋紧）等，不同接口的物理结构与适用场景如下：
| 接口类型 | 外观特征 | 常见用途 | 适配设备示例 |
|---|---|---|---|
| SC | 方形外壳，卡扣式固定 | 千兆/万兆以太网、光纤收发器 | 交换机、光纤模块、ODF配线架 |
| LC | 小型方形，卡扣式（SFP光模块） | 高密度布线（如服务器机柜） | SFP光模块、LC接口交换机 |
| FC | 金属圆形外壳，螺纹旋紧 | 电信级设备、长距离通信 | ODF架、老旧光纤设备 |
光纤接线操作步骤
工具与材料准备
- 工具：光纤剥皮钳、酒精棉片、光纤切割刀（或米勒钳）、熔接机/冷接子、光功率计、红光笔。
- 材料：光纤跳线（含接头）、保护套管、热缩管。
光纤处理流程
| 步骤 | 操作说明 | 注意事项 |
|---|---|---|
| 剥除光纤涂覆层 | 使用剥皮钳去除光纤外皮，露出纤芯（约30-50mm），避免损伤光纤。 | 不可用手触摸裸露纤芯，需用酒精棉片清洁。 |
| 切割光纤 | 用切割刀平齐切断光纤（或米勒钳轻压后折断），断面需垂直平整。 | 切割后检查断面无毛刺，否则需重新切割。 |
| 制作接头 | 将切好的光纤插入接头（如SC/LC/FC），用熔接机加热固化或使用冷接子快速连接。 | 熔接时需控制温度和时间，冷接需确保匹配液完全填充。 |
| 测试连接 | 用红光笔发射端照射，观察接收端是否有红光；或用光功率计检测信号衰减值。 | 衰减过大需检查接头是否脏污、光纤是否断裂。 |
光纤熔接 vs 冷接对比
| 方式 | 原理 | 优点 | 缺点 |
|---|---|---|---|
| 熔接 | 高温熔化光纤端面，分子融合 | 信号损耗低（<0.1dB）、强度高 | 需专业设备，操作复杂 |
| 冷接 | 机械拼接+匹配液填充 | 快速便捷，适合应急 | 损耗较高（约0.3dB），长期稳定性一般 |
常见问题与解答
问题1：多模光纤和单模光纤可以混接吗？
解答：
不建议混接，多模光纤（芯径50/62.5μm）与单模光纤（芯径9μm）的传输模式不同，混接会导致信号严重衰减甚至无法通信，需根据设备接口类型选择匹配光纤。
问题2：光纤连接后信号弱怎么办？
解答：
- 检查接头是否清洁（用酒精棉片擦拭）；
- 确认光纤是否弯曲过度（最小弯曲半径需>30mm）；
- 测试光功率,若衰减超过标准值（如单模>3dB），需重新熔接或更换光纤
