光纤双环网络
光纤双环网络原理与结构
基本概念
光纤双环网络是一种基于光纤传输的环形拓扑结构,通过两条独立的光纤环路（主环和备环）实现冗余保护，提升网络可靠性，当主环出现链路或设备故障时，业务可自动切换至备环，保障通信连续性。
核心结构与类型
| 类型 | 主备环结构 | 双归环结构 |
|---|---|---|
| 拓扑特点 | 主环承载业务，备环空闲 | 两个环路同时承载业务（负荷分担） |
| 保护机制 | 故障时手动/自动切换至备环 | 故障时自动切换并重构路由 |
| 带宽利用率 | 正常时备环闲置 | 双环均承载业务（效率更高） |
| 适用场景 | 对可靠性要求极高的场景 | 需高效利用带宽的场景 |

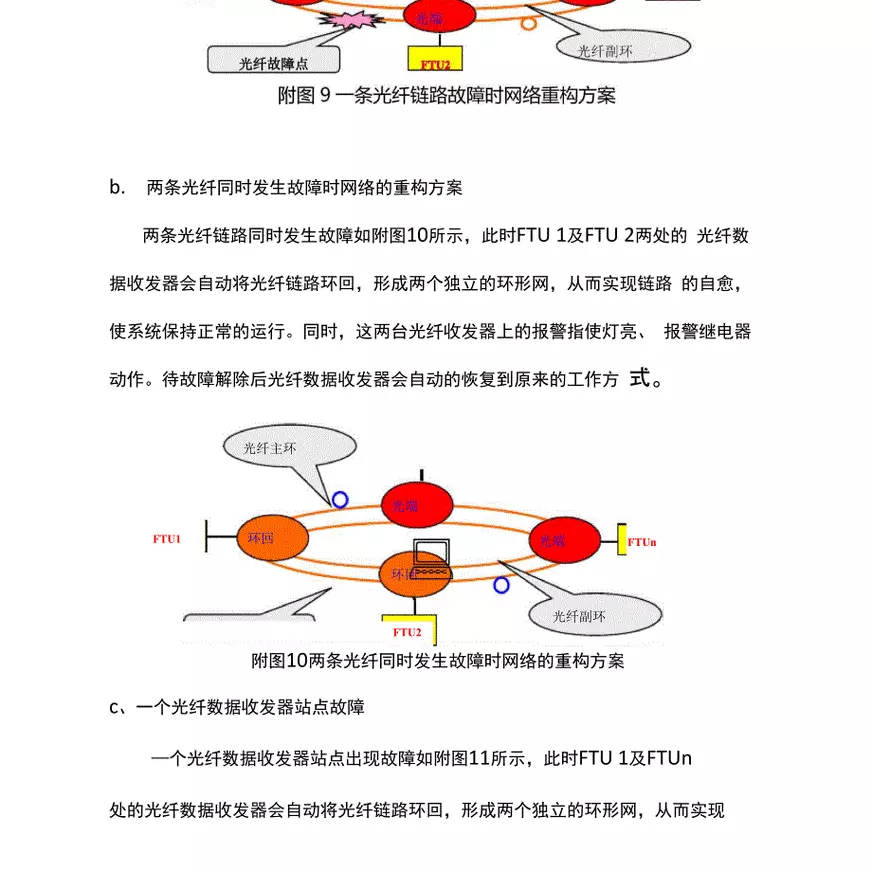

自愈机制与工作原理
保护倒换条件
- 链路故障（如光纤中断）
- 节点设备故障（如光交换机宕机）
- 信号劣化（如光功率低于阈值）
倒换流程
- 检测阶段：通过光监控通道（OSC）或管理平面检测故障。
- 决策阶段：触发保护倒换协议（如ITU-T G.8031标准）。
- 切换阶段：业务流量从主环切换至备环，切换时间通常<50ms。
典型协议
- MSTP（多业务传输平台）：支持多种业务类型的保护。
- SDH/SONET：基于时分复用的刚性保护。
- WDM（波分复用）：波长级保护，适用于大容量场景。
关键技术指标
| 指标 | 说明 |
|---|---|
| 倒换时间 | <50ms（ITU-T G.8031标准） |
| 抗误码率 | ≤1×10^-12（Q因子≥16.5dB） |
| 环路容量 | 单波长可达100Gbps~400Gbps（取决于技术标准） |
| 节点数限制 | 16节点（受光功率衰减约束） |
优势与局限性
优势
- 高可靠性：双重冗余设计，MTBF（平均无故障时间）显著提升。
- 快速自愈：自动倒换机制减少人工干预。
- 扩展性：支持波长扩容（如C+L波段叠加）。
局限性
- 成本较高：需双倍光纤资源及冗余设备。
- 复杂度提升：网络管理需支持拓扑自动发现与故障定位。
- 带宽浪费：主备环结构中备环长期闲置（双归环可缓解）。
典型应用场景
- 电力通信网：变电站间实时数据传输，要求毫秒级自愈。
- 轨道交通：地铁信号系统、车载通信的冗余备份。
- 骨干网保护：运营商长途干线中作为核心保护手段。
- 工业控制网络：工厂自动化设备的高可用连接。
问题与解答
问题1：光纤双环网络的自愈时间为何要求小于50ms？
解答：
自愈时间需小于50ms主要是为了满足电信级业务的连续性要求。
- 语音业务中断超过50ms会导致用户感知明显掉话。
- 金融交易、工业控制等场景对时延敏感，超时可能引发数据错误或设备停机。
ITU-T G.8031标准规定保护倒换时间≤50ms，确保业务无缝切换。
问题2：如何选择主备环结构与双归环结构？
解答：
- 主备环结构：适用于对可靠性要求极高、但带宽需求相对固定的场景（如电力调度），牺牲部分带宽效率换取绝对安全。
- 双归环结构：适合带宽利用率要求高的场景（如数据中心互联），通过负荷分担降低运维成本，但需要更复杂的路由协议支持。
实际选择需结合业务类型、预算及管理复杂度综合评估
