光截图像测量技术
基本原理
光截图像测量技术通过光学系统将特定图案（如条纹、网格、点阵等）投射至目标物体表面，利用相机采集物体表面变形后的图案图像，结合数学模型与算法解析物体的三维几何信息，其核心流程包括：
- 光学投影：向物体表面投射已知模式的结构光（如激光、红外光等）。
- 图像采集：通过高分辨率相机捕捉物体表面反射的变形光纹。
- 数据处理：分析图像中光纹的畸变，计算物体表面的三维坐标、轮廓或体积数据。
技术分类与特点
| 技术类型 | 原理 | 精度范围 | 适用场景 |
|---|---|---|---|
| 结构光投影 | 投射编码条纹（如格雷码、相移条纹），通过解码条纹畸变获取三维数据 | 微米级 | 精密工业检测、逆向工程 |
| 激光扫描 | 逐点或逐线激光照射，通过三角测量法计算距离 | 01~0.1mm | 大型工件、模具测量 |
| 立体视觉 | 多相机同步拍摄，基于视差原理匹配特征点，重建三维模型 | 毫米~厘米级 | 机器人导航、场景重建 |
| 莫尔条纹技术 | 利用光栅重叠产生的干涉条纹，分析条纹间距变化计算高度信息 | 亚毫米级 | 薄膜厚度测量、生物组织形貌分析 |
系统组成
硬件部分
| 组件 | 功能 |
|---|---|
| 投影装置 | 生成并投射结构光图案（如DLP投影仪、激光发生器） |
| 成像设备 | 采集变形光纹图像（工业相机、高速摄像机） |
| 标定靶标 | 提供参考坐标系，用于系统参数校准（如棋盘格、点阵靶） |
| 同步控制器 | 协调投影与成像的时间同步 |

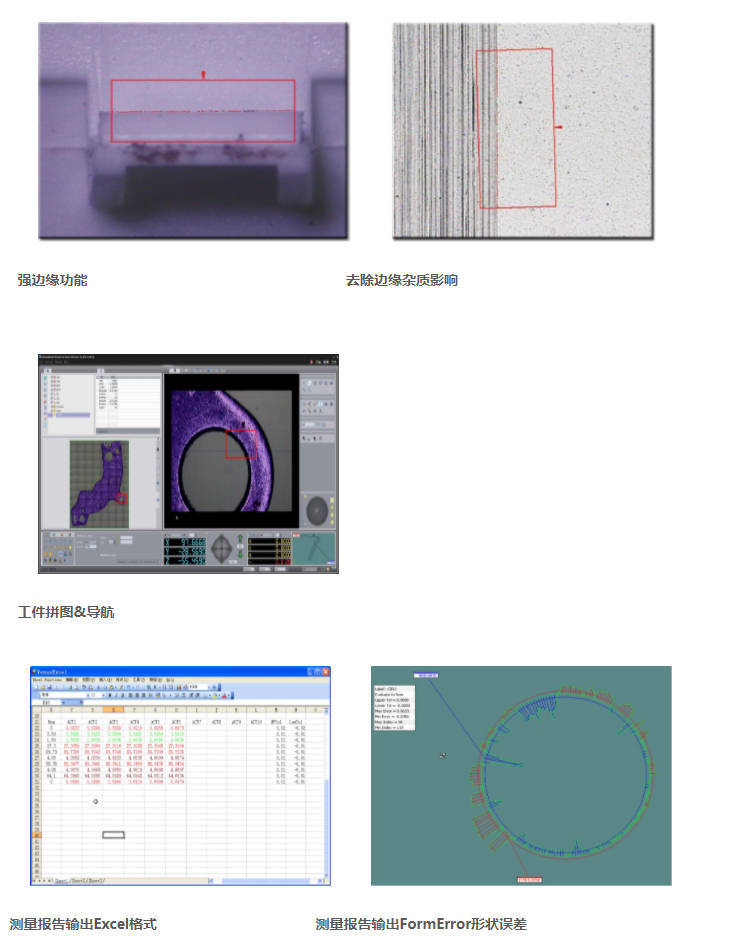

软件部分
| 模块 | 功能 |
|---|---|
| 图像预处理 | 去噪、增强对比度、矫正畸变 |
| 光纹解码 | 提取条纹中心线、相位分析或编码识别 |
| 三维重建 | 基于三角测量或立体匹配生成点云数据 |
| 数据后处理 | 滤波、拟合、误差补偿 |
应用领域
- 制造业：零部件尺寸检测、曲面轮廓扫描、装配误差分析。
- 生物医疗：牙齿三维建模、手术导航、皮肤形貌分析。
- 文化遗产保护：文物三维数字化存档与修复。
- 农业：作物表型分析、果实体积测量。
- 虚拟现实：人体动作捕捉、场景三维建模。
优缺点分析
优势：
- 非接触式：避免对柔软或易碎物体造成损伤。
- 高精度：微米级分辨率，适用于精密测量。
- 动态适应：可快速捕捉动态物体的瞬态形态。
局限性：
- 表面依赖：光滑或吸光材料可能导致光纹缺失，影响测量结果。
- 环境敏感：强光干扰或振动会降低数据准确性。
- 计算复杂度：大规模数据处理需高性能计算资源。
相关问题与解答
问题1：光截图像测量技术与传统接触式三坐标测量仪相比有何优势？
解答：
- 非接触性：避免机械探头对物体表面的划伤或形变影响。
- 高效性：可快速获取复杂曲面的全域数据，而接触式测量需逐点扫描。
- 动态适应性：适合测量软质、易碎或高温物体，接触式测量可能受限。
问题2：如何提升光截图像测量在复杂表面（如黑色哑光材料）的测量精度？
解答：
- 喷涂显影剂：在物体表面喷涂白色或反光涂层，增强光纹对比度。
- 多光谱融合：结合可见光与红外投影，适应不同反射特性的区域。
- 算法优化：采用深度学习填补光纹缺失区域的三维
