光纤分布式数据接口怎么玩

光纤分布式数据接口（FDDI）基于光纤构建双环拓扑网络，采用令牌传递机制实现100Mbps高速传输，主备环路冗余保障可靠性，适用于园区级骨干网，通过多模光纤连接站点，支持长距离（100km级）与高抗干扰能力，现多被以太网技术替代

光纤分布式数据接口（FDDI）详解

基本概念

FDDI（Fiber Distributed Data Interface）是一种基于光纤传输的局域网（LAN）标准，由ANSI X3T9.5委员会制定，它采用令牌环介质访问控制（MAC）协议，支持双环冗余结构，主要用于构建高可靠性、高速率的企业级网络。

核心特点：

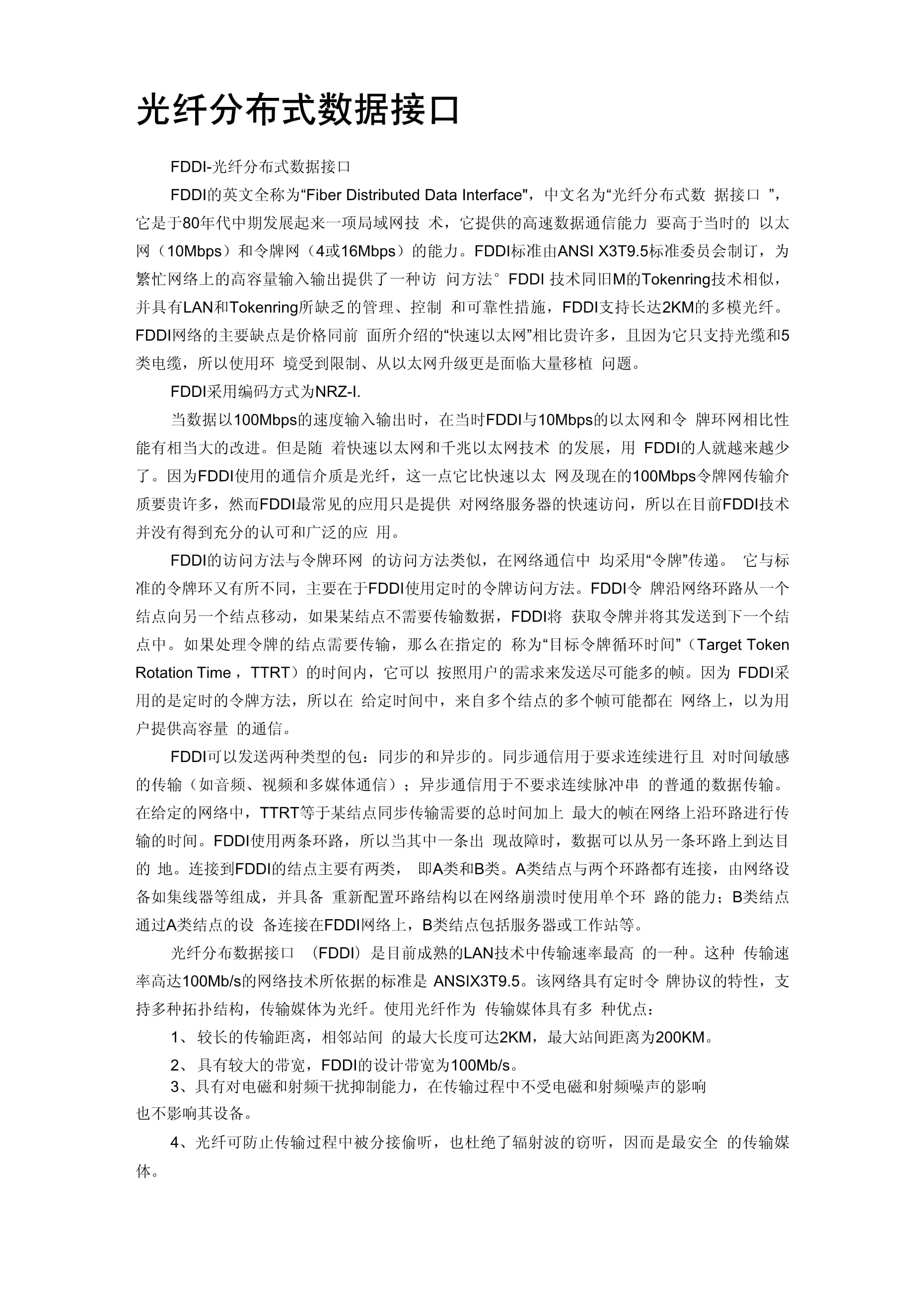

光纤分布式数据接口怎么玩 第1张

  • 传输介质：多模光纤（早期）或单模光纤（长距离场景）。
  • 拓扑结构：双环反向旋转（主环+备用环），支持自愈功能。
  • 速率：100 Mbps（基本版本），后续有2.4 Gbps等升级版本。
  • 覆盖范围：单环最长200公里，站点间距2公里（多模光纤）或数十公里（单模光纤）。

拓扑结构与工作原理

FDDI网络采用双环拓扑，数据在两个环上反向传输，实现冗余备份。

组件说明
主环（Primary Ring）承载正常数据传输，数据按顺时针方向流动。
备用环（Secondary Ring）主环故障时自动启用，数据切换至逆时针方向，保证网络连续性。
站点（Station）每个设备连接两个环，具备旁路开关（Short Dipole Switch），故障时隔离损坏链路。

工作流程：

  1. 站点发送数据前需等待令牌（Token）。
  2. 获取令牌后，将数据帧注入环中，沿环传输。
  3. 目标站点复制数据并标记帧，非目标站点转发帧。
  4. 帧绕环一周后被源站点回收并释放令牌。

协议特点

特性FDDI对比以太网
介质访问控制令牌环（Token Ring）CSMA/CD（冲突检测）
可靠性双环冗余，自愈时间<50ms无冗余机制，依赖交换机/路由器冗余
延迟固定延迟（令牌循环时间）随机延迟（冲突重传）
扩展性支持最多500个节点（单环）可扩展至数万节点（通过分层设计）
QoS支持原生支持优先级队列（需结合SMT协议）依赖802.1p/Q等扩展协议

典型应用场景

  1. 企业主干网络：90年代广泛用于连接园区内建筑或数据中心。
  2. 工业控制网络：高可靠性需求场景（如电力、交通系统）。
  3. 城域网（MAN）：早期作为城市范围光纤网络的解决方案。

优缺点分析

优点缺点
高可靠性（双环自愈）成本高（光纤+专用设备）
确定性延迟（适合实时应用）复杂度高（配置与维护）
抗电磁干扰能力强速率上限低（100Mbps vs 现代以太网）
长距离传输（无需信号再生）协议封闭（未成为主流，生态支持有限）

相关问题与解答

问题1：FDDI为什么被逐步淘汰？
解答：

  • 速率瓶颈：100Mbps无法满足现代高清视频、云计算等需求。
  • 成本劣势：光纤设备昂贵，且维护复杂，不如以太网灵活。
  • 技术替代：千兆/万兆以太网（Ethernet）凭借低成本、高扩展性占据主流。

问题2：FDDI与以太网的核心区别是什么？
解答：

  • 介质访问：FDDI用令牌环（确定性访问），以太网用CSMA/CD（竞争式访问）。
  • 拓扑：FDDI强制双环，以太网多为星型（依赖交换机）。
  • 场景侧重：FDDI强调可靠性，以太网侧重灵活性和成本
