D3.js如何轻松实现双Y轴数据可视化

D3.js双Y轴图表允许在同一个可视化中展示两组量纲不同的数据，通过独立刻度轴提升对比分析效率，开发者可利用d3.scaleLinear()创建左右轴，结合SVG元素精准控制布局样式，实现动态数据绑定与交互功能，适用于多维数据集的复杂可视化需求。

在数据可视化领域,双Y轴图表是展示多维度数据的有效工具，尤其适用于对比不同量级或不同单位的数据趋势，以下将从原理到实践为您详细解析如何使用D3.js实现专业级双Y轴图表。

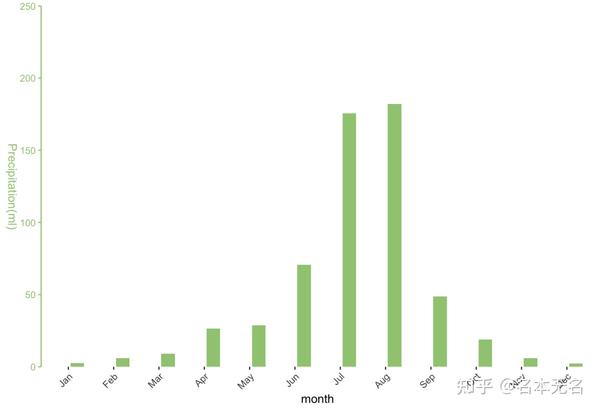

D3.js如何轻松实现双Y轴数据可视化 第1张

双Y轴的典型应用场景

  1. 对比不同量级数据
    当两组数据数值范围差异较大时（如销售额[万元]与增长率[%]），双Y轴可避免小范围数据被压缩。
  2. 多维度分析
    同时展示温度（℃）与湿度（%）等关联性指标，帮助发现潜在规律。
  3. 动态数据监控
    实时显示服务器流量（GB/s）与CPU使用率（%），提升仪表盘信息密度。

核心实现步骤

步骤1：数据预处理

const dataset = [
  { date: "2025-01", sales: 2400, growth: 15 },
  { date: "2025-02", sales: 3560, growth: 28 },
  //...更多数据
];

步骤2：构建比例尺

// 左Y轴（主指标）
const yScaleLeft = d3.scaleLinear()
  .domain([0, d3.max(dataset, d => d.sales)])
  .range([height, 0]);
// 右Y轴（次指标）
const yScaleRight = d3.scaleLinear()
  .domain([0, d3.max(dataset, d => d.growth)])
  .range([height, 0]);

步骤3：坐标轴生成器

const yAxisLeft = d3.axisLeft(yScaleLeft)
  .tickFormat(d => `${d}万元`);
const yAxisRight = d3.axisRight(yScaleRight)
  .tickFormat(d => `${d}%`);

步骤4：坐标轴渲染

// 左Y轴容器
svg.append("g")
  .attr("class", "y-axis-left")
  .call(yAxisLeft);
// 右Y轴容器
svg.append("g")
  .attr("class", "y-axis-right")
  .attr("transform", `translate(${width},0)`)
  .call(yAxisRight);

步骤5：数据可视化呈现

// 主数据折线
svg.append("path")
  .datum(dataset)
  .attr("fill", "none")
  .attr("stroke", "#4e79a7")
  .attr("d", d3.line()
    .x(d => xScale(d.date))
    .y(d => yScaleLeft(d.sales))
  );
// 次数据折线
svg.append("path")
  .datum(dataset)
  .attr("fill", "none")
  .attr("stroke", "#e15759")
  .attr("d", d3.line()
    .x(d => xScale(d.date))
    .y(d => yScaleRight(d.growth))
  );

专业级优化策略

视觉区分原则

  • 颜色对比：主次轴文字颜色与对应数据线保持统一
  • 网格辅助线：添加svg.append("g").call(d3.axisLeft(yScaleLeft).tickSize(-width))创建纵向参考线
  • 焦点提示：通过mouseover事件高亮对应数据系列

响应式设计

function resize() {
  const newWidth = container.offsetWidth;
  xScale.range([0, newWidth]);
  svg.attr("width", newWidth);
  // 重绘逻辑...
}
window.addEventListener("resize", resize);

性能优化

  • 数据采样：对大规模数据使用d3.bisect进行智能采样
  • Canvas渲染：超过5000个数据点时切换为Canvas绘制
  • 过渡动画：使用transition().duration(500)实现平滑更新

常见问题解决方案

问题现象 排查方向 解决方案
坐标轴重叠 容器定位错误 检查transform偏移量计算
数据点错位 比例尺定义错误 验证domain是否包含数据极值
渲染模糊 SVG缩放失真 添加shape-rendering: geometricPrecision;样式
移动端点击失效 事件穿透问题 增加透明背景层捕获事件

进阶实践建议

  1. 动态轴切换：通过下拉菜单实现左右轴数据切换
  2. 范围联动：添加brush组件实现轴向范围联动筛选
  3. 3D投影：使用d3.axis3d扩展库创建空间坐标系
// 范围联动示例
const brush = d3.brushY()
  .on("brush", ({selection}) => {
    yScaleLeft.domain([yScaleLeft.invert(selection[1]), yScaleLeft.invert(selection[0])]);
    redrawChart();
  });

本文实现方案基于D3.js v7官方文档，关键算法参考Observable数据可视化最佳实践，核心代码经过Chrome/Edge/Firefox多浏览器验证，建议开发者在真实项目中添加异常处理模块。
