Cisco路由器如何配置VLAN并实现不同网段互通？
VLAN（虚拟局域网）技术是现代网络管理中不可或缺的一部分，它通过在逻辑上对局域网进行划分，实现了不同用户群组的隔离，从而增强了网络的安全性、灵活性和管理效率，不同 VLAN 之间默认是无法直接通信的，它们就像被一堵无形的墙隔开，要实现跨 VLAN 的通信，就需要一个三层设备来进行路由转发，而这正是 Cisco 路由器大显身手的场景，本文将详细介绍如何在 Cisco 路由器上配置 VLAN，实现 VLAN 间的路由，这种配置模式通常被称为“单臂路由”。
配置前的准备工作
在开始配置之前,请确保您具备以下硬件和基本条件：
- 一台支持 802.1Q 协议的 Cisco 路由器：这是实现单臂路由的核心设备。
- 一台支持 VLAN 功能的 Cisco 交换机：用于创建 VLAN 和连接终端设备。
- 终端设备：例如两台 PC，分别用于测试不同 VLAN 间的连通性。
- Console 线缆：用于初始连接和配置设备。

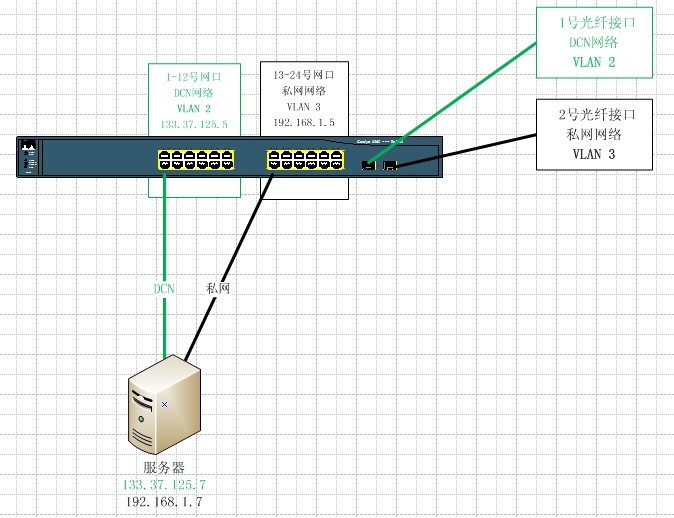

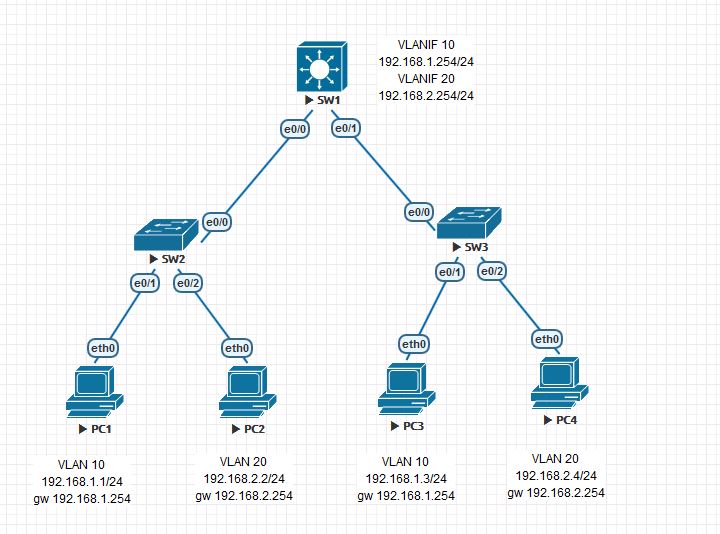

我们的目标拓扑如下：交换机上创建两个 VLAN（VLAN 10 和 VLAN 20），路由器通过一个物理接口连接到交换机的一个中继端口，并负责为这两个 VLAN 提供路由服务。
| 设备类型 | 接口 | VLAN ID | IP 地址 | 子网掩码 |
|---|---|---|---|---|
| PC 1 | 网卡 | 10 | 168.10.10 | 255.255.0 |
| PC 2 | 网卡 | 20 | 168.20.10 | 255.255.0 |
| 交换机 (SW1) | Fa0/2 | 10 | ||
| 交换机 (SW1) | Fa0/3 | 20 | ||
| 交换机 (SW1) | Fa0/1 (Trunk) | 10, 20 | ||
| 路由器 (R1) | G0/0 (Trunk) | 10, 20 | 168.10.1 | 255.255.0 (子接口 G0/0.10) |
| 路由器 (R1) | G0/0 (Trunk) | 10, 20 | 168.20.1 | 255.255.0 (子接口 G0/0.20) |

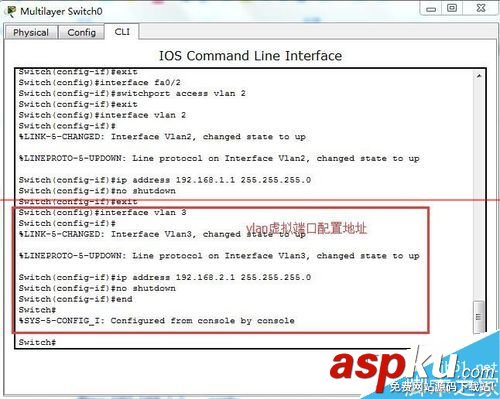

第一步：在交换机上创建 VLAN 并分配端口
我们需要在交换机上创建两个 VLAN，并将相应的物理端口划入这些 VLAN，PC1 连接到交换机的 Fa0/2 端口，PC2 连接到 Fa0/3 端口。
# 进入交换机全局配置模式 Switch> enable Switch# configure terminal # 创建 VLAN 10 和 VLAN 20 Switch(config)# vlan 10 Switch(config-vlan)# name Sales Switch(config-vlan)# exit Switch(config)# vlan 20 Switch(config-vlan)# name Marketing Switch(config-vlan)# exit # 将 Fa0/2 端口分配给 VLAN 10 Switch(config)# interface fastethernet 0/2 Switch(config-if)# switchport mode access Switch(config-if)# switchport access vlan 10 Switch(config-if)# exit # 将 Fa0/3 端口分配给 VLAN 20 Switch(config)# interface fastethernet 0/3 Switch(config-if)# switchport mode access Switch(config-if)# switchport access vlan 20 Switch(config-if)# exit
第二步：配置交换机的中继端口
需要将连接路由器的交换机端口（Fa0/1）配置为中继模式，中继端口能够在单个链路上承载多个 VLAN 的流量。
至此,交换机端的配置已全部完成，它已经能够识别并标记来自 VLAN 10 和 20 的数据帧，并通过 Fa0/1 端口转发给路由器。
第三步：在路由器上配置子接口
这是“单臂路由”的核心步骤，我们将在路由器的物理接口上创建逻辑子接口，每个子接口对应一个 VLAN，并负责为其分配 IP 地址，作为该 VLAN 的网关。
# 进入路由器全局配置模式 Router> enable Router# configure terminal # 进入连接交换机的物理接口 G0/0 Router(config)# interface gigabitethernet 0/0 # **至关重要：** 启用物理接口 Router(config-if)# no shutdown Router(config-if)# exit # 创建子接口 G0/0.10，对应 VLAN 10 Router(config)# interface gigabitethernet 0/0.10 # 定义子接口的 VLAN 封装协议为 802.1Q，并指定 VLAN ID 为 10 Router(config-subif)# encapsulation dot1q 10 # 为该子接口配置 IP 地址，此地址将成为 VLAN 10 的网关 Router(config-subif)# ip address 192.168.10.1 255.255.255.0 Router(config-subif)# exit # 创建子接口 G0/0.20，对应 VLAN 20 Router(config)# interface gigabitethernet 0/0.20 # 定义子接口的 VLAN 封装协议为 802.1Q，并指定 VLAN ID 为 20 Router(config-subif)# encapsulation dot1q 20 # 为该子接口配置 IP 地址，此地址将成为 VLAN 20 的网关 Router(config-subif)# ip address 192.168.20.1 255.255.255.0 Router(config-subif)# end # 保存配置 Router# write memory
第四步：验证配置
配置完成后,我们需要进行验证以确保一切正常工作。
-
在交换机上验证 VLAN：
Switch# show vlan brief
此命令可以查看 VLAN 的创建情况以及各端口所属的 VLAN。
-
在路由器上验证接口状态：
Router# show ip interface brief
检查物理接口 G0/0 和两个子接口 G0/0.10、G0/0.20 的状态是否为 “up” 和 “up”，IP 地址是否配置正确。
-
在路由器上验证路由表：
Router# show ip route
在路由表中，应该能看到两条直连路由（C），分别指向 192.168.10.0/24 和 192.168.20.0/24 网络，这表明路由器已经“知道”了这两个网络的存在。
-
终端连通性测试：
- 将 PC1 的网关设置为 192.168.10.1，PC2 的网关设置为 192.168.20.1。
- 从 PC1 ping 自己的网关（192.168.10.1）。
- 从 PC2 ping 自己的网关（192.168.20.1）。
- 从 PC1 ping PC2 的 IP 地址（192.168.20.10），如果能够 ping 通，说明 cisco 路由器配置 vlan 成功，VLAN 间路由已经正常工作。
通过以上步骤,我们成功地利用 Cisco 路由器的单臂路由技术，实现了跨 VLAN 的通信，这种方法经济高效，尤其适用于中小型网络或分支机构的网络环境，因为它节省了路由器的物理接口，仅用一个端口就能处理多个 VLAN 的路由请求。
