交换机配置实验怎么做，交换机配置实验步骤详解？

交换机配置是构建稳定、安全、可扩展网络的核心基础，其本质是通过逻辑隔离与策略控制，实现数据链路层到网络层的高效转发与安全管控，无论是企业办公网络还是数据中心，交换机配置的合理性直接决定了网络性能的上限与排障的效率，本实验以主流二层/三层交换机为例，系统梳理从基础连通到安全加固的完整配置链路，并针对常见故障输出可落地的排查方法论。

核心配置原则与实验环境准备

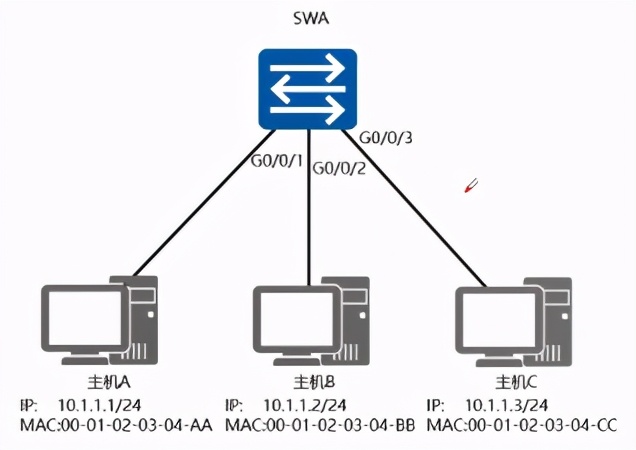

在进行任何配置前,必须确立 “先规划、后实施、再验证” 的工程次序，实验推荐使用两台支持VLAN和路由功能的交换机（如Cisco Catalyst 3560或华为S5700系列）互联，拓扑为：PC-A接入SW1的GigabitEthernet0/1，PC-B接入SW2的GigabitEthernet0/2，两台交换机通过GigabitEthernet0/24级联。建议使用模拟器（如GNS3或EVE-NG）先行验证配置命令，再迁移至物理设备，避免误操作导致生产网络中断。

第一部分：基础连通性配置实现VLAN隔离与跨交换机通信

VLAN（虚拟局域网）是交换机配置的第一道逻辑边界，它将物理网络划分为多个独立的广播域，既提升了安全性和管理效率，又抑制了广播风暴的传播范围，实验的首要任务是让同一VLAN下的PC跨交换机互通。

创建VLAN并划分端口

在SW1上执行以下命令序列（以华为VRP平台为例，Cisco命令略有差异但逻辑一致）：

1. vlan batch 10 20 一次性创建VLAN 10和VLAN 20，批量命令可减少逐条创建的开销。
2. interface GigabitEthernet0/1 进入接入端口；port link-type access 设置端口模式为access（仅允许单个VLAN通过）；port default vlan 10 将端口划入VLAN 10。
3. SW2的G0/2同理划入VLAN 10。

关键点：access端口通常连接终端设备，其PVID（端口VLAN ID）须与目标VLAN一致，否则数据帧将因标签不匹配而被丢弃。

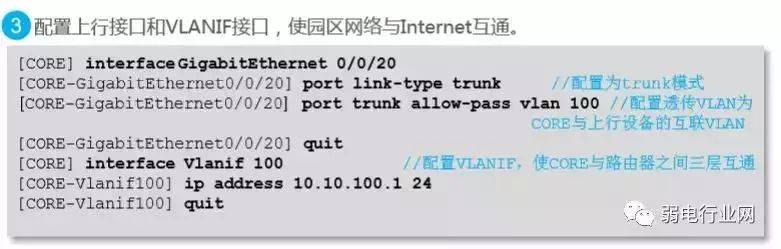

配置Trunk链路与允许VLAN列表

跨交换机的VLAN流量必须通过Trunk端口承载,在SW1和SW2的级联口G0/24上执行：

1. port link-type trunk 切换端口模式。
2. port trunk allow-pass vlan 10 20 显式允许VLAN 10和20的流量通过。禁止使用port trunk allow-pass vlan all，这会引入非预期VLAN的广播流量，增加安全风险。

验证命令建议使用display vlan和display port vlan，重点检查Trunk端口的通配状态是否为“”，若PC间仍无法ping通，

优先检查两端Trunk的允许列表及PVID是否对称，这是经典的低级失误。

独立见解：管理VLAN与原生VLAN的分离

在真实生产环境中,建议单独规划一个管理VLAN（如VLAN 99）用于交换机远程管理（Telnet/SSH），并设置Trunk原生VLAN为不存在的VLAN（如VLAN 999），此举可将控制平面流量与业务流量物理隔离，即使业务VLAN遭受广播攻破，管理通道依然稳定，实验中将管理地址配置在VLAN 99接口上，并开启interface vlanif 99的三层网关功能。

第二部分：三层路由与网关冗余打通VLAN间通信

二层隔离完成后,VLAN间通信需要三层路由介入，可使用两种方案：单臂路由（Router-on-a-Stick）或三层交换机虚接口（VLANIF），本实验推荐后者，因为三层交换机转发性能远优于路由器，且配置更简洁，符合现代园区网络的主流实践。

配置VLANIF网关与DHCP服务

1. 在SW1上开启三层功能：vlan 10和vlan 20下分别执行interface vlanif 10和interface vlanif 20，为每个VLAN配置网关IP（如10.1.10.1/24和10.1.20.1/24）。
2. 为终端自动下发地址而非静态配置,增强可管理性：
   • dhcp enable 开启全局DHCP服务。
   • interface vlanif 10 进入网关接口，dhcp select interface 让接口基于自身IP地址池自动分配。
   • 同时配置dhcp server excluded-ip-address 10.1.10.1 10.1.10.10排除网关和保留地址段。

验证路由：在PC-A上ping PC-B的IP（10.1.20.2），若通则说明三层转发正常；若失败，检查SW1和SW2之间是否需要动态路由协议（如OSPF）在本实验二层互联中不用，但若存在跨多台三层交换机，必须在每台设备上运行OSPF并宣告所有业务网段，避免静态路由因拓扑变化而脱管。

西西云经验案例：混合云场景下的网关设计

在企业将业务部分迁移至云端后,本地交换机与云端VPC（虚拟私有云）之间的路由协同成为难点，某客户使用西西云裸金属服务托管核心数据库，而应用服务器仍在本地的VLAN 30中，我们利用三层交换机的OSPF能力，将本地VLAN 30宣告至云端VPC的边界网关，同时在西西云控制台配置路由表指向本地专线的下一跳（即交换机VLANIF 30接口），此方案避免了在本地交换机上配置大量静态路由，运维人员仍可在本地CLI中通过display ospf peer查看与云上邻居的状态，实现了本地与云上网络的可视化统一排障

。

第三部分：安全加固与风暴控制构建可信网络边界

网络连通是基础,安全才是交付标准，实验的最后一步聚焦二层安全与链路可靠性，这往往被入门教程忽略，而现实网络中60%以上的异常流量源于未加固的接入层。

端口安全与MAC地址绑定

接入端口应限制允许学习的MAC地址数量，防止非法设备私自接入：

port-security enable 开启端口安全；port-security max-mac-num 1 仅允许1个MAC；port-security mac-address sticky 让交换机自动绑定第一条动态MAC，当非法设备接入时，交换机会根据port-security protect-action shutdown的策略自动关闭端口，并触发告警日志，此做法将物理接入风险从“被动发现”转为“主动阻断”。

生成树协议（STP）优化与环路预防

冗余链路必然带来环路风险,实验网络若存在双上行，需启用RSTP（快速生成树）替代传统STP，以加快收敛速度：

1. 全局启用stp mode rstp。
2. 将核心交换机SW1配置为根桥：stp root primary。
3. 将SW2的G0/24与SW1的G0/24直连端口设置为边缘端口（仅连接终端，不参与STP计算）：stp edged-port enable。若将边缘端口错误连接到另一台交换机，会导致临时环路，务必配合bpdufilter使用。

独立方案：用风暴控制替代简单的广播抑制

华为交换机默认提供的broadcast-suppression阈值配置（如百分比）往往不精确，更专业的做法是使用storm-control功能并设定具体速率（单位kbps），例如在接入端口上执行storm-control broadcast min-rate 10 max-rate 100，确保当广播报文超过100kbps时端口自动进入阻塞状态，而非仅仅丢弃，这能同时防止因网卡故障或ARP攻破引发的广播泛洪，且不会影响正常业务。

第四部分：可视化排错方法论从“瞎猜”到“证据链”

即使配置正确,物理层或链路层面的隐性故障仍会导致业务中断，以下是一套标准化的排错流程，适用于实验与生产环境：

1. 二层连通性自查：在交换机上执行display mac-address，检查PC的MAC是否学习到正确端口，若未学习到，优先排查物理链路、端口shutdown状态及access PVID。
2. VLAN标签验证：在Trunk链路两端使用display vlan对比允许列表，若一端为VLAN 10-20，另一端为VLAN 10，则VLAN 20流量必然丢失。
3. 三层路由追踪：执行display ip routing-table查看VLANIF路由是否存在，再用tracert定位丢包点。需要指出，华为设备的tracert默认基于UDP，而部分防火墙会丢弃UDP大包，若遇到中段节点无响应，可改用ping -a带源地址测试。
4. 检查安全策略干扰：重点查看端口安全是否触发了违规关断（display port-security），以及ACL是否误拦截了网段流量。

一个实用的技巧：配置logging host将交换机日志实时发送至集中日志服务器（如ELK），而非仅依赖本地Buffer，当网络攻破发生时，你能通过时间戳精确回放事件序列，而无需登录每台设备逐一翻看日志，这在多交换机环境中尤其重要。

相关问答模块

问题1：为什么我配置了VLAN和Trunk，但同一VLAN下的两台PC仍无法ping通？

最可能的三个原因：第一，接入端口的PVID未设置为目标VLAN，导致数据帧进入时被标注错误VLAN标签；第二，Trunk端口的允许列表未包含该VLAN，流量被过滤；第三，两台PC的IP子网掩码或网关配置不一致，导致Packets在本地查找路由失败，建议按顺序执行三步排查：在交换机上使用display port vlan查看端口状态，使用display mac-address确认MAC学习情况，最后用ping -v检查VLAN标签是否正常传递。

问题2：端口安全功能开启后，某台电脑换了网卡就断网了，该如何恢复而不影响其他端口？

该现象是端口安全sticky机制正常工作所致，即新网卡的MAC地址与原绑定地址不一致，安全恢复步骤为：进入该接口执行undo port-security mac-address sticky清除原有绑定，再重新执行port-security mac-address sticky重新学习新MAC，为避免频繁手动处理，建议在办公场景中设置max-mac-num 1但取消shutdown保护动作，改为protect-action restrict（丢弃非法报文但保留端口up），这样既能阻断非法接入，又不会因单个端口故障影响整个接入层。
