思科DHCP中继配置失败？原因分析与解决技巧
在计算机网络中,DHCP（动态主机配置协议）是自动分配IP地址、子网掩码、默认网关等网络参数的关键协议，当网络中存在多个子网，且DHCP服务器部署在非本地子网时，直接通过DHCP协议无法完成IP分配。DHCP中继（DHCP Relay Agent）成为连接DHCP客户端与服务器的重要桥梁，本文将详细解析思科设备上DHCP中继的配置方法，涵盖核心概念、配置步骤、验证技巧及常见问题。
DHCP中继
1 什么是DHCP中继
DHCP中继是一种网络服务,通常部署在路由器或三层交换机的接口上，其核心功能是转发DHCP报文（包括DHCP Discover、Offer、Request、Ack等），通过中继，位于不同子网的DHCP客户端能够向远程DHCP服务器请求IP地址，实现跨网段IP分配。
2 DHCP中继的作用
- 扩展DHCP服务范围：解决子网隔离问题，让非本地子网的客户端也能获取IP。
- 统一管理：集中管理DHCP服务器，避免每个子网部署独立DHCP服务器。
- 提高安全性：将DHCP服务集中化，便于监控与审计。

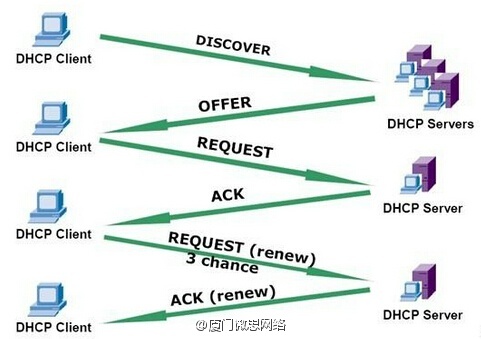

3 DHCP中继工作原理
当DHCP客户端发送DHCP Discover报文时，本地子网内的DHCP中继收到该报文，将其封装为UDP报文（目的地址为DHCP服务器IP），转发至远程DHCP服务器，服务器返回的DHCP Offer、Ack等报文，由中继同样转发回客户端，完成IP分配过程。
配置DHCP中继的关键命令与步骤
1 配置前提
- 思科设备（如路由器、三层交换机）支持DHCP中继功能。
- 确保DHCP服务器IP地址可达（可通过ping测试）。
2 配置步骤
步骤1：进入全局配置模式
Router> enable Router# configure terminal Router(config)#
步骤2：配置全局DHCP中继参数
使用ip helper-address命令，指定远程DHCP服务器的IP地址，该命令仅在全局配置模式下生效，且可配置多个服务器地址（用空格分隔）。
注：若仅配置一个服务器，直接输入IP即可；若需配置多个，用空格分隔。
步骤3：在目标接口启用DHCP中继
进入目标接口配置模式（如GigabitEthernet0/1），再次使用ip helper-address命令，指定DHCP服务器IP，此步骤可覆盖全局配置，或补充额外服务器地址。
3 配置示例（表格形式）
| 配置阶段 | 命令 | 说明 |
|---|---|---|
| 全局配置 | ip helper-address 192.168.1.100 | 指定全局DHCP服务器地址 |
| 接口配置 | interface GigabitEthernet0/1 | 进入指定接口 |
| 接口配置 | ip helper-address 192.168.1.100 | 在该接口启用中继，转发至指定服务器 |
配置验证与调试
1 验证DHCP中继配置
使用show ip helper-address命令查看全局配置的DHCP服务器地址：
Router# show ip helper-address IP address or name: 192.168.1.100, 192.168.2.10
使用show running-config命令查看当前配置：
Router# show running-config ! ip helper-address 192.168.1.100 192.168.2.10 interface GigabitEthernet0/1 ip helper-address 192.168.1.100 ...
2 调试DHCP中继活动
若需查看中继转发过程,可使用debug dhcp events命令（需谨慎使用，避免日志过载）：
Router# debug dhcp events DHCP event debugging is on
通过观察日志,可确认中继是否成功转发DHCP报文（如“DHCP request received on GigabitEthernet0/1, forwarding to 192.168.1.100”）。
常见问题与FAQs
FAQ1：如何验证DHCP中继是否成功转发DHCP报文？
解答：可通过以下方法验证：

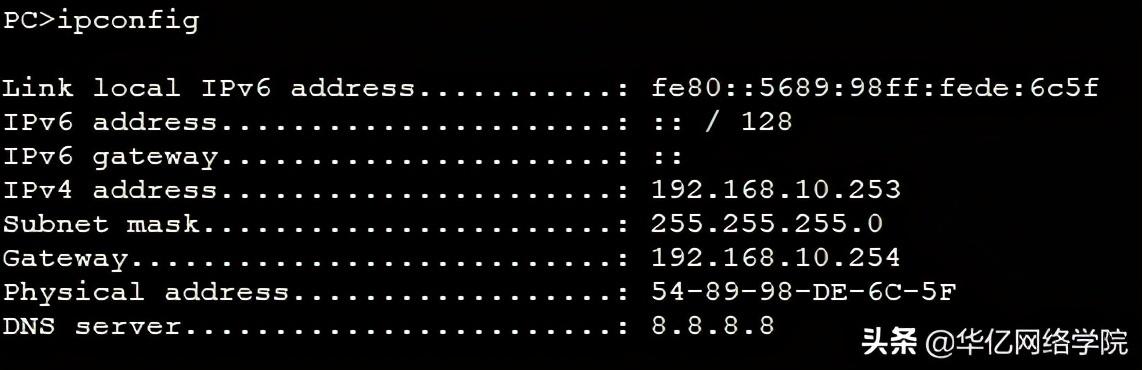

- 在DHCP客户端发送DHCP Discover报文（如Windows系统，使用ipconfig /renew或ipconfig /release后重试）。
- 在DHCP服务器上捕获报文：若服务器支持日志记录（如Windows Server的DHCP服务），可查看“DHCP事件日志”中是否有“DHCP Discover”或“DHCP Offer”记录。
- 在思科设备上查看日志：使用debug dhcp events命令，若日志中出现“DHCP request received”或“DHCP offer received”等信息，说明中继正常工作。
FAQ2：如果网络中有多个DHCP服务器地址，如何配置？
解答：思科设备支持在全局配置中配置多个DHCP服务器地址，使用空格分隔。
Router(config)# ip helper-address 192.168.1.100 192.168.2.10 192.168.3.5
若需在特定接口补充或覆盖全局配置,可在接口配置模式下添加：
Router(config-if)# ip helper-address 192.168.1.100 192.168.2.20
该接口将优先使用接口配置的地址列表,若未配置，则使用全局配置的地址。
