如何计算平流式沉淀池？附完整草图与参数计算步骤详解？

平流式沉淀池

平流式沉淀池是污水处理工艺中常用的重力沉淀设施，通过水流沿池长方向缓慢流动，使悬浮颗粒在重力作用下沉降，从而实现固液分离，其结构简单、运行稳定、处理效果可靠，广泛应用于城市污水处理、工业废水处理等领域。

主要设计参数与计算公式

1. 设计流量：Q（m³/h），通常取设计日平均流量或最大时流量。
2. 停留时间：t（h），指污水在沉淀池内的停留时间，一般取1.0~2.5 h。
3. 有效水深：h（m），指沉淀区的水深，一般取2.0~4.0 m。
4. 沉淀池面积：F（m²），由设计流量和停留时间计算得出，公式为：

   [ F = frac{Q_0 times t}{3600} ]

   （ Q_0 )为设计流量，单位m³/h；t为停留时间，单位h）

5. 池长与宽度：池长L（m）通常取3~5倍宽度B（m），即L = 3B~5B。
6. 有效容积：V（m³），公式为：

   [ V = F times h ]

计算步骤与示例（附表格）

以设计流量( Q_0 = 10000 , text{m}^3/text{h} )、停留时间t = 1.5 h、有效水深h = 2.5 m为例，计算过程如下：

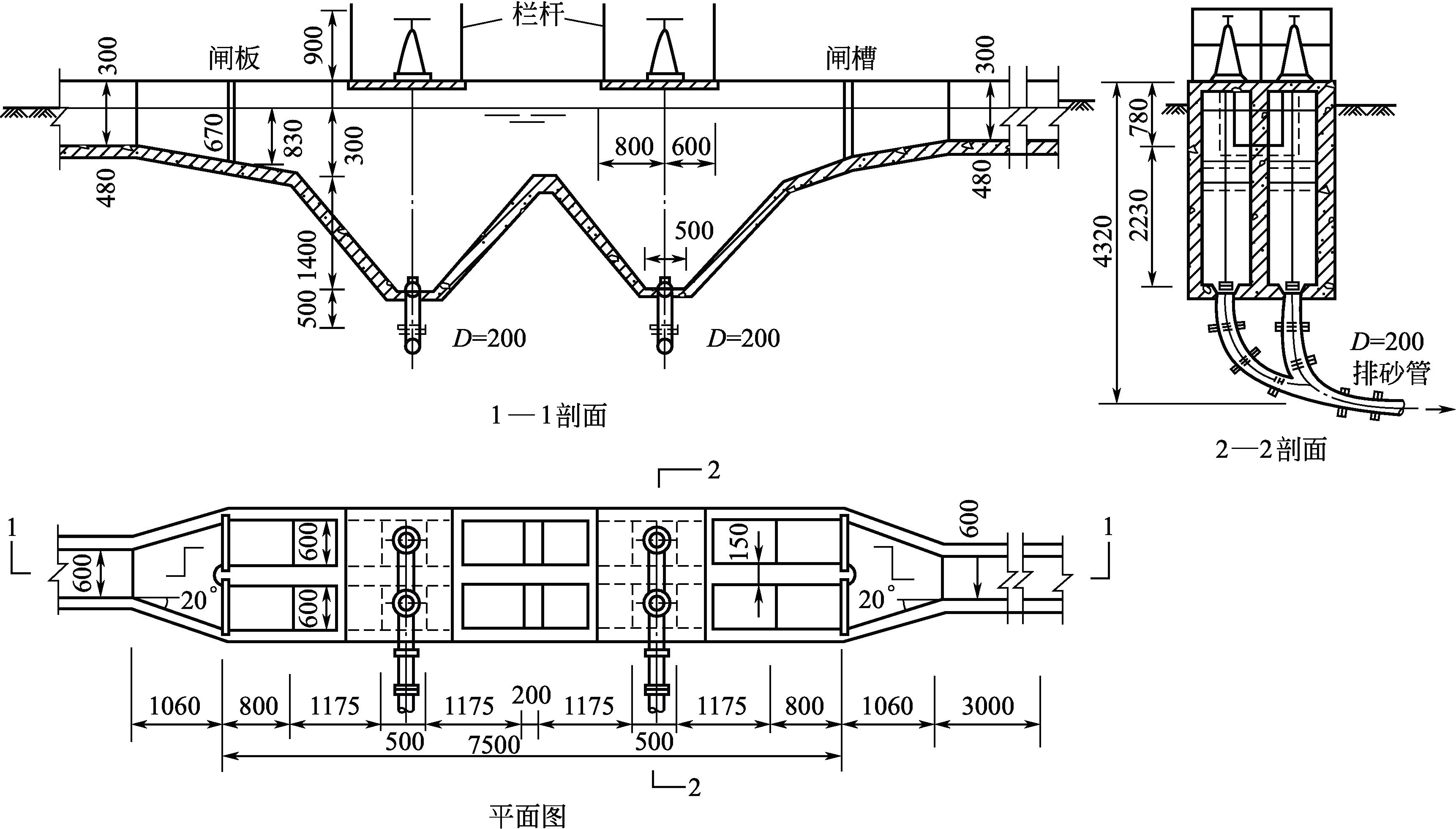

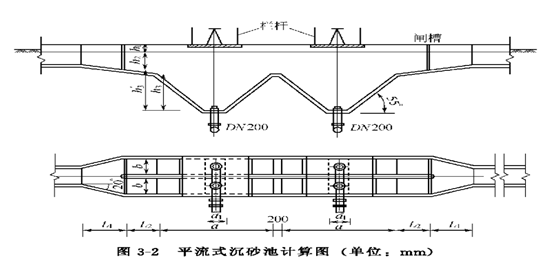

典型草图绘制要点

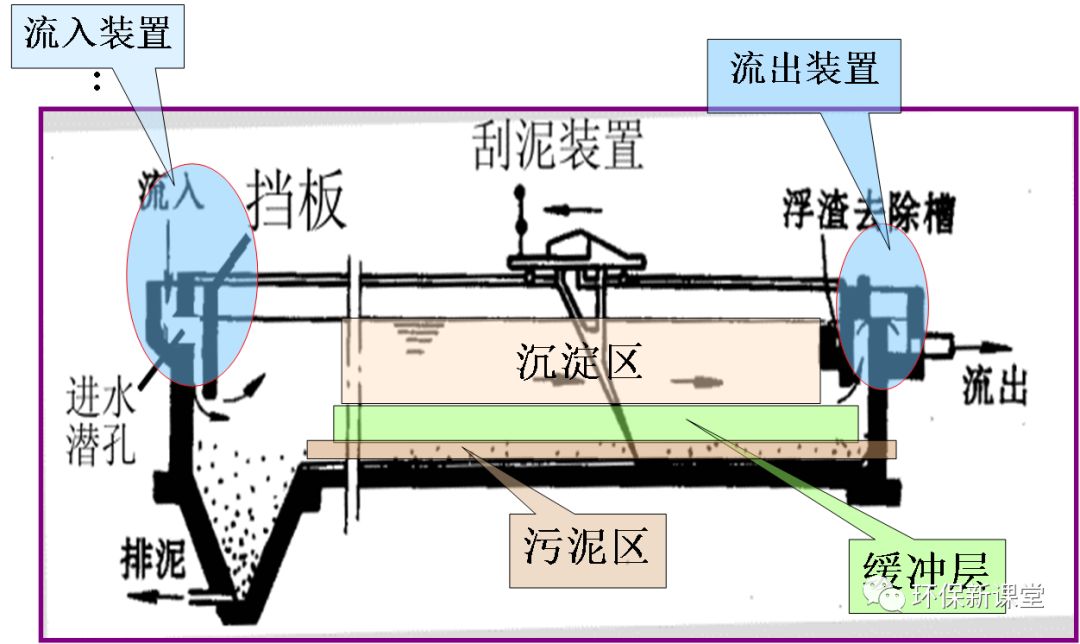

平流式沉淀池的典型结构包括：

• 进水区：位于沉淀池前端，设置穿孔墙或导流板，使水流均匀分布。
• 沉淀区：主体部分，水流缓慢流动（速度通常控制在0.1~0.2 m/s），颗粒沉降。
• 出水区：位于沉淀池末端，设置溢流堰或出水槽，收集处理后的水。
• 污泥区：位于沉淀池底部，收集沉降的污泥，设置污泥斗和排泥管。

  草图应标注关键尺寸（如池长L、宽度B、有效水深h）、水流方向、进水口、出水口、污泥斗位置等，确保结构清晰、尺寸合理。

常见问题解答

1. 问题：平流式沉淀池的停留时间如何选择？

   解答：停留时间的选择需根据污水水质、处理要求及沉淀池类型确定，一般城市污水处理中，平流式沉淀池停留时间取1.0~2.5 h，工业废水根据悬浮物浓度和颗粒特性调整，通常取0.5~3.0 h。

2. 问题：如何确定沉淀池的有效水深？

   解答：有效水深主要考虑沉淀效率、池体结构及施工条件，一般取2.0~4.0 m，小型沉淀池可取2.0~2.5 m，大型沉淀池可取3.0~4.0 m，需结合停留时间、面积及池宽计算，确保水深与面积匹配，避免过浅导致池体过长或过深增加造价。
