平流式沉淀池设计计算的关键参数与计算步骤如何确定？
平流式沉淀池是水处理工程中应用广泛的重力沉淀设施，通过水流在池内的水平流动，利用颗粒重力差异实现泥水分离，其结构简单、运行稳定、造价相对较低，适用于城市污水处理厂、工业废水处理站等场景，本文将系统介绍平流式沉淀池的设计计算方法，涵盖设计、关键参数、计算步骤及案例应用,助力工程技术人员掌握设计要点。
平流式沉淀池设计

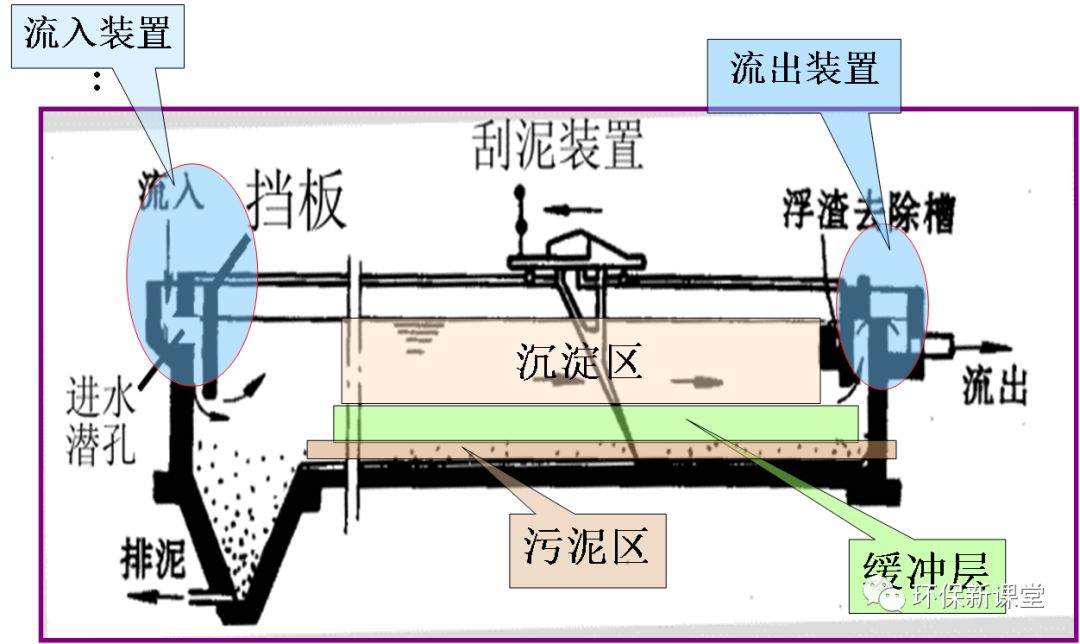

平流式沉淀池的核心功能是去除水中的悬浮物（SS），通过重力沉降原理实现泥水分离，其典型结构包括进水区、沉淀区、出水区、污泥区及排泥系统，水流从进水端进入，沿水平方向缓慢流动，颗粒在重力作用下下沉至池底，通过排泥设备（如吸泥机、刮泥机）排出，澄清水从出水端流出，该工艺对进水水质波动适应性较强,尤其适用于处理含悬浮物浓度较高的污水。
设计参数确定
设计平流式沉淀池需明确以下关键参数：
| 参数 | 单位 | 说明 |
|———————|—————|———————————————————————-|
| 设计流量（Q） | m³/d | 根据工程规模确定，如5000m³/d |
| 表面水力负荷（q） | m³/(m²·h) | 生活污水1-3m³/(m²·h)，工业废水需试验确定 |
| 设计水力停留时间（t）| h | 通常1-3h（生活污水） |
| 有效水深（h） | m | 一般2-4m（生活污水） |
| 污泥区容积（V污泥） | m³ | 根据污泥产量和排泥周期计算 |
设计计算步骤
平流式沉淀池的设计计算流程如下：
- 计算沉淀池表面积（A）：
表面积A = 设计流量（Q） / 表面水力负荷（q）
- 确定池体尺寸（长L、宽B）：
- 根据地形和施工条件，选择池宽（B，一般取5-10m）。
- 池长（L） = 表面积（A） / 池宽（B）。
- 长宽比（L/B）通常取4-6，以保证水流稳定，避免短流。
- 计算有效水深（h）：
有效水深h = 设计流量（Q） / （表面积（A）×3600）
（注：Q需转换为m³/s，3600为小时换算系数）
- 计算总深度（H）：
总深度H = 有效水深（h） + 超高（h1） + 缓冲层（h2）
超高h1一般取0.3-0.5m（防止溢流）；缓冲层h2根据排泥方式确定：机械排泥h2=0.5m，人工排泥h2=0.3m。
- 计算污泥区容积（V污泥）：
污泥产量（V污泥/d） = 设计流量（Q） × 污泥负荷率（LSS/d）
污泥负荷率（LSS/d）根据进水SS浓度（S₀）和出水SS浓度（S₁）计算：
LSS/d = (S₀ – S₁) / 1000
（注：S₀、S₁单位为mg/L，转换为m³/d时需除以1000）
污泥区容积需满足排泥周期内的污泥储存需求，通常取排泥周期（如24h）的污泥体积。
设计示例
以处理规模为5000m³/d的生活污水为例，设计平流式沉淀池。
平流式沉淀池设计示例计算表
| 项目 | 计算公式 | 结果 |
|———————|——————————|————|
| 设计流量（Q） | – | 5000m³/d |
| 表面水力负荷（q） | – | 1.5m³/(m²·h) |
| 沉淀池表面积（A） | A = Q / q | 138.8m² |
| 池宽（B） | – | 5m |
| 池长（L） | L = A / B | 28m |
| 有效水深（h） | h = Q / (A × 3600) | 1.5m |
| 总深度（H） | H = h + 超高（h1）+ 缓冲层（h2） | 2.5m |
| 污泥产量（V污泥/d） | V污泥/d = (S₀ – S₁)×Q / 1000000 | 0.85m³/d |
| 污泥体积
