如何配置OSPF虚链路？详细虚链路配置步骤解析

OSPF虚链路核心作用

1. 连接被分割的骨干区域（Area 0）

   当Area 0被非骨干区域隔开时，通过虚链路逻辑连接。

2. 使非骨干区域间接接入Area 0

   当新区域无法直连Area 0时，通过穿越其他区域（Transit Area）连接到骨干区域。

配置命令语法

Router(config-router)# area <transit-area-id> virtual-link <neighbor-router-id>

• <transit-area-id>：穿越区域（必须是非骨干、非末节区域，如Area 1）。
• <neighbor-router-id>：对端ABR的OSPF Router ID（需互相指定）。

配置步骤示例

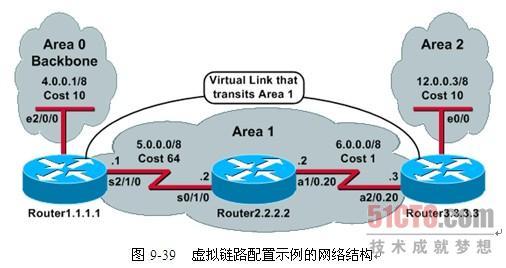

场景拓扑

Area 1 (Transit Area) | ABR1 (RID: 1.1.1.1) -- ABR2 (RID: 2.2.2.2) | | Area 0 New Area 2 (未直连Area 0)

目标

通过Area 1建立虚链路，使Area 2间接接入Area 0。

配置步骤

1. 在ABR1上配置（连接Area 0和Area 1）：



2. 在ABR2上配置（连接Area 1和Area 2）：



   ABR2(config)# router ospf 1 ABR2(config-router)# area 1 virtual-link 1.1.1.1 # 指向ABR1的RID

关键验证命令

# 查看虚链路状态（确保状态为 "FULL"） Router# show ip ospf virtual-links # 检查邻居状态（虚链路会显示为虚链路邻居） Router# show ip ospf neighbor # 确认ABR/ASBR角色 Router# show ip ospf

---

虚链路工作原理

1. 逻辑隧道

   在穿越区域（如Area 1）上建立一条虚拟点对点链路，承载Area 0的OSPF流量。

2. 路由传递
   • Area 2的路由 → ABR2 → 虚链路（穿越Area 1）→ ABR1 → Area 0。
   • Area 0的路由反向传递到Area 2。
3. SPF计算

   虚链路在OSPF中被视为一条虚拟链路参与SPF最短路径计算。

---

重要限制与注意事项

1. 穿越区域要求
   • 必须是常规区域（不能是末节区域、完全末节、NSSA）。
   • 需保证穿越区域内部路由可达（ABR间能通过该区域通信）。
2. 临时解决方案

   虚链路是网络设计缺陷的补救措施，长期使用会导致：

   • 增加复杂度,故障难排查。
   • 潜在路由环路风险。
   • 带宽消耗（Hello包、LSA泛洪）。
3. 其他限制
   • 不支持认证（明文/MD5）。
   • 路径可能非最优（依赖穿越区域拓扑）。
   • 路由器重启可能导致临时中断。

---

替代方案（推荐）

1. 物理重构拓扑

   直接铺设链路连接Area 2到Area 0。

2. 隧道技术

   使用GRE/IPsec隧道替代虚链路（更灵活且支持加密）。

3. 区域合并

   若区域划分过细，考虑合并非关键区域。

️ 生产网络建议：虚链路仅作为临时过渡方案使用，长期架构应避免依赖虚链路，优先通过物理拓扑调整或隧道技术解决区域隔离问题。
