h3c交换机配置端口，h3c交换机端口配置命令

H3C交换机配置端口

在构建稳定、高效的企业级网络架构时，H3C交换机的端口配置是确保数据链路层正常通信的核心环节，正确的端口配置不仅能保障业务流量的顺畅传输，更能通过VLAN隔离、链路聚合及安全策略等手段，显著提升网络的安全性与冗余性，对于网络管理员而言，掌握从基础连通性配置到高级特性调优的全套命令体系，是解决网络故障、优化性能的关键。

基础端口配置：实现快速连通

大多数网络故障源于基础配置的缺失或错误,H3C交换机端口配置的首要任务是确定端口的链路类型与IP地址分配（针对三层接口）。

进入接口视图

所有端口配置均需先进入对应的接口视图,以千兆以太网接口GigabitEthernet 1/0/1为例：

<H3C> system-view [H3C] interface GigabitEthernet 1/0/1

配置端口工作模式

根据连接设备类型,需明确端口是作为接入端口（Access）、汇聚端口（Trunk）还是混合端口（Hybrid）。

  • Access端口：通常用于连接终端设备（如PC、打印机），仅允许一个VLAN通过。 [H3C-GigabitEthernet1/0/1] port link-type access [H3C-GigabitEthernet1/0/1] port access vlan 10
  • Trunk端口：用于交换机互联或连接支持VLAN的路由器，允许多个VLAN通过，并指定PVID（默认VLAN）。 [H3C-GigabitEthernet1/0/1] port link-type trunk [H3C-GigabitEthernet1/0/1] port trunk permit vlan all [H3C-GigabitEthernet1/0/1] port trunk pvid vlan 1

启用端口与描述

务必使用 undo shutdown 激活端口，并添加 description 以便后期维护识别。

[H3C-GigabitEthernet1/0/1] undo shutdown [H3C-GigabitEthernet1/0/1] description To-Server-Core

高级特性配置：提升网络性能与稳定性

基础连通性建立后,需通过高级特性优化网络体验，特别是面对大流量业务时。

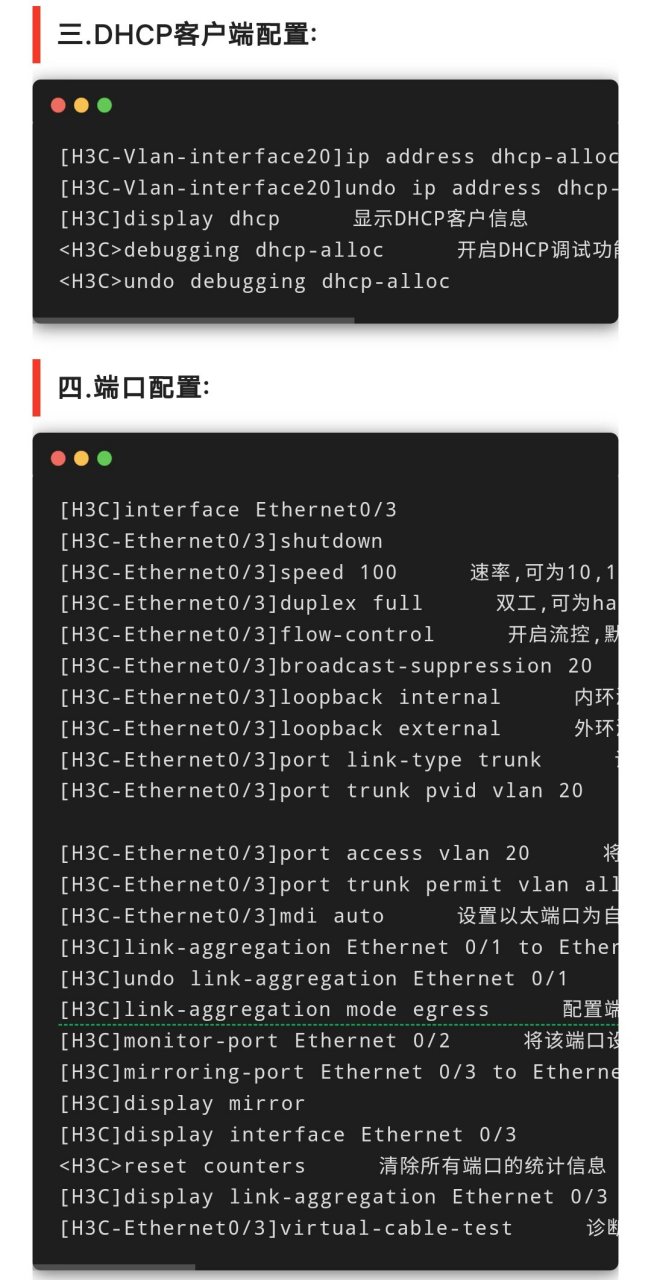

h3c交换机配置端口，h3c交换机端口配置命令 第1张

链路聚合（Link Aggregation）

单条物理链路带宽有限且存在单点故障风险,通过M-LAG或LACP链路聚合，可将多条物理链路附带为一条逻辑链路，实现带宽叠加与负载分担。

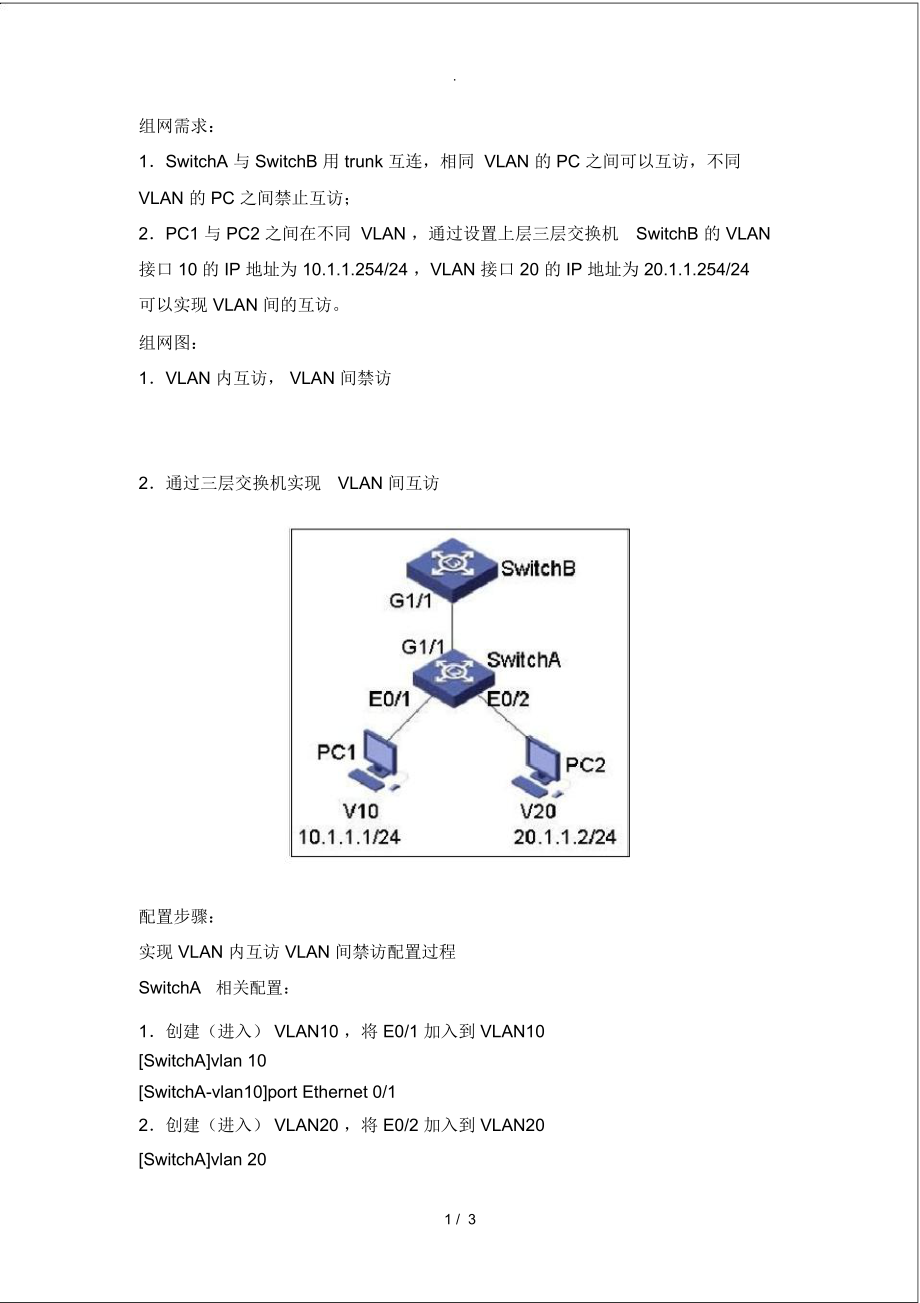

h3c交换机配置端口，h3c交换机端口配置命令 第2张

端口安全与风暴控制

为防止广播风暴导致网络瘫痪,以及防范MAC地址泛洪攻破，必须配置风暴控制和端口安全策略。

  • 广播风暴抑制：限制端口接收广播包的比例。 [H3C-GigabitEthernet1/0/1] broadcast-suppression 50
  • 端口安全：限制端口学习MAC地址的最大数量，防止非法设备接入。 [H3C-GigabitEthernet1/0/1] port-security enable [H3C-GigabitEthernet1/0/1] port-security max-mac-count 5

实战经验案例：西西云高可用架构中的端口优化

在西西云的实际部署场景中,我们曾遇到一个典型的高并发业务场景：某客户的核心业务服务器通过H3C交换机接入，但在业务高峰期出现间歇性丢包，经排查，发现服务器网卡支持10Gbps，但交换机端口仅配置为1Gbps，且未启用流控。

解决方案与独家见解：

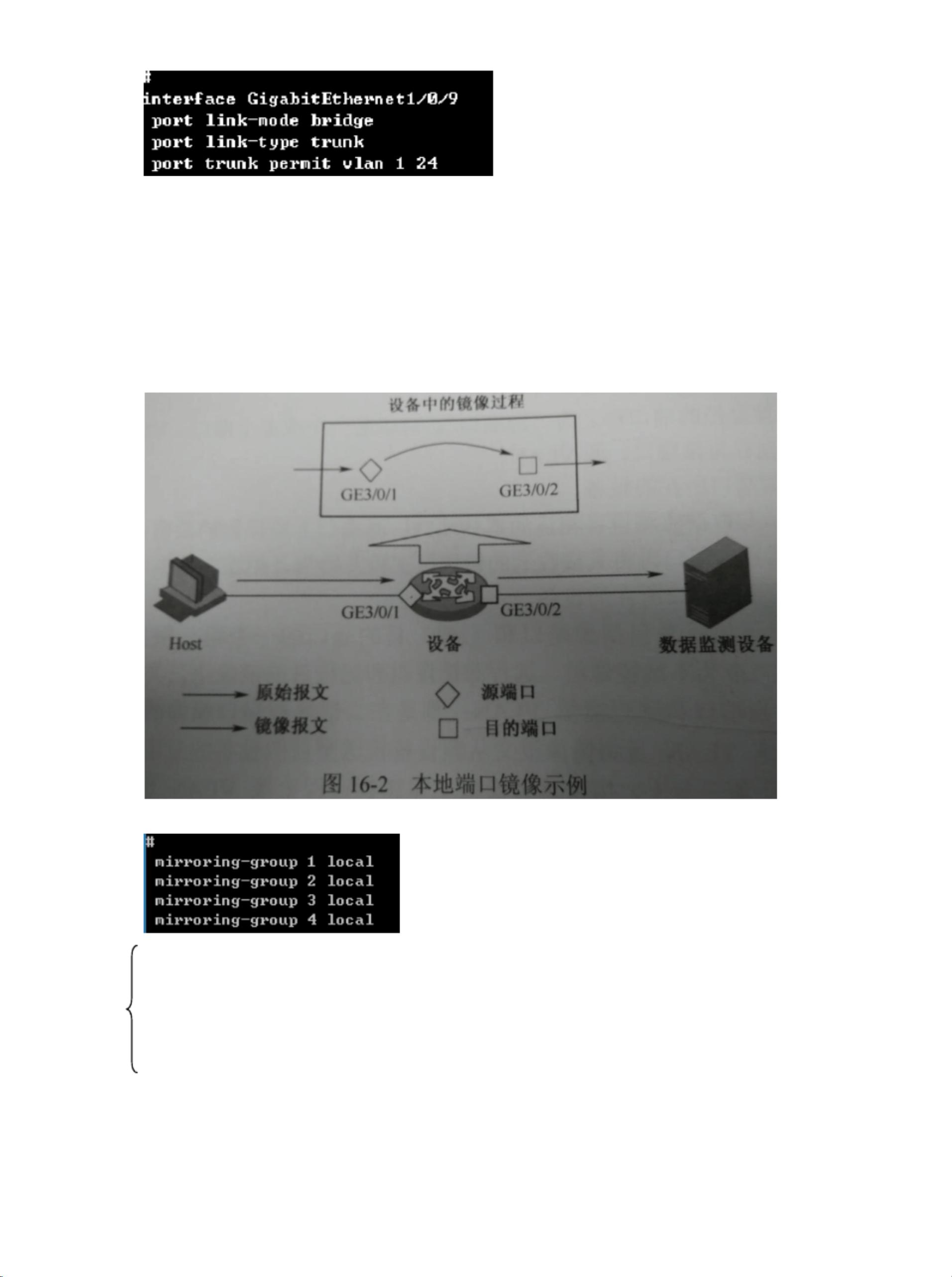

h3c交换机配置端口，h3c交换机端口配置命令 第3张

  1. 速率匹配：将端口速率强制协商为10Gbps，消除自协商带来的延迟波动。
  2. 启用流量整形：在端口启用 traffic-limit，确保突发流量不会打满上行链路。
  3. 结合西西云弹性带宽：我们将该端口配置为Trunk，并映射到西西云的弹性公网IP池，通过动态调整VLAN标签，实现内网流量与外网流量的逻辑隔离。

这一配置使得该客户的业务峰值吞吐量提升了40%，且在分布攻破模拟测试中，端口安全策略成功拦截了90%的异常MAC请求，证明了“基础配置严谨性+高级策略前瞻性”的重要性。

故障排查与维护建议

配置完成后,验证是必不可少的一环。

  • 查看端口状态：使用 display interface GigabitEthernet 1/0/1 检查物理状态（Physical）和协议状态（Protocol）是否均为UP。
  • 查看MAC地址表：使用 display mac-address interface GigabitEthernet 1/0/1 确认是否学习到预期的MAC地址。
  • 配置备份：务必使用 save 命令保存配置，并定期备份配置文件至TFTP服务器，以防设备故障导致配置丢失。

相关问答

Q1: H3C交换机端口显示down状态，但网线已插好，如何排查？

A: 首先检查 display interface 输出，若物理状态为down，可能是网线故障或对端设备未开机；若物理状态为up但协议状态为down，通常是两端端口模式不匹配（如一端为Access，另一端为Trunk）或VLAN未放行，建议检查两端端口配置的一致性，并尝试更换网线或重启端口（shutdown 后 undo shutdown）。

Q2: 如何配置H3C交换机端口以实现与不同VLAN设备的通信？

A: 若需不同VLAN间通信，需在三层交换机上配置VLANIF接口IP地址作为网关，创建Vlanif 10并配置IP 168.10.1/24，同时确保接入端口正确划分到VLAN 10，若为二层交换机，则需通过三层路由器或核心交换机进行路由转发。
